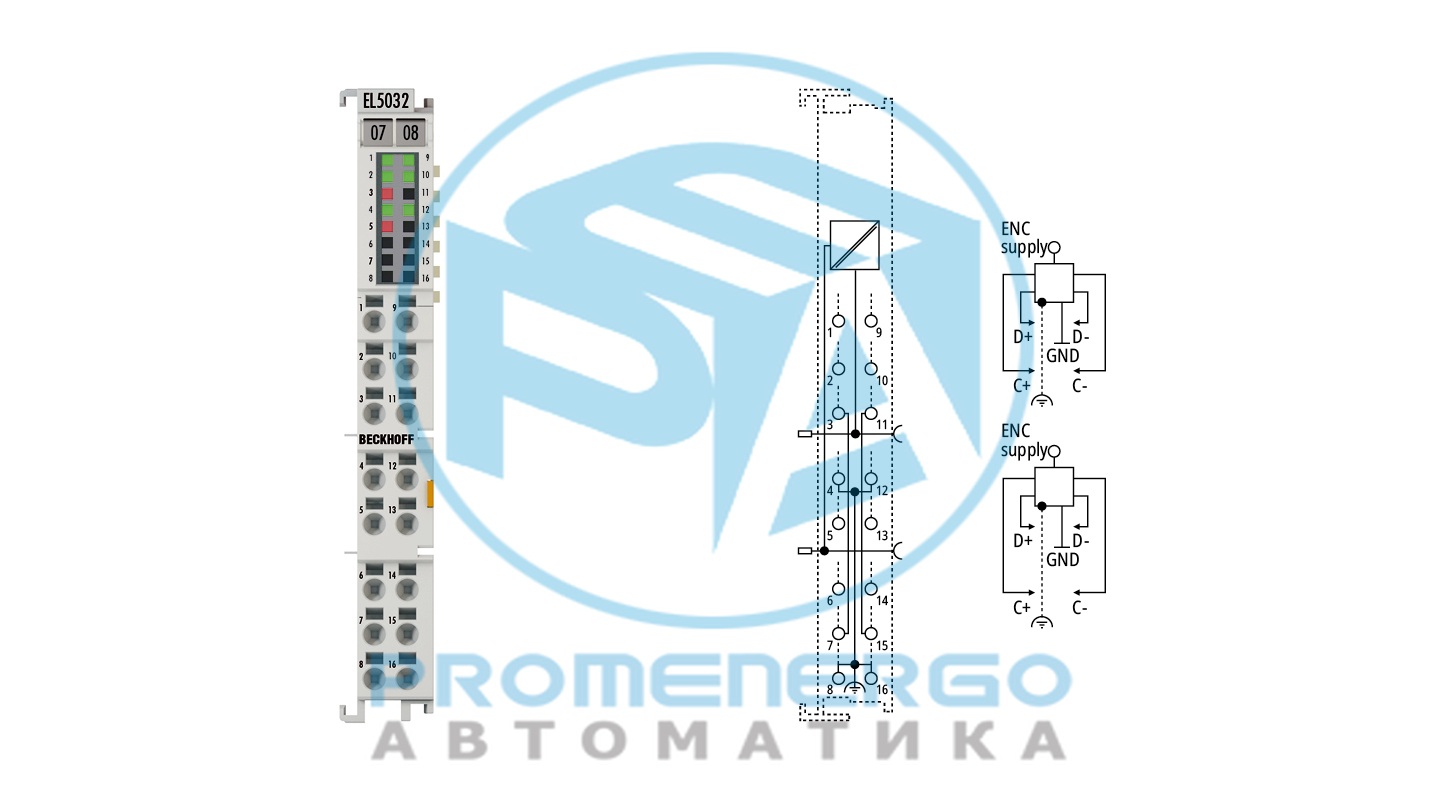

EL5032 | Терминал EtherCAT, 2-канальный интерфейс энкодера, EnDat (R) 2.2
EL5032 используется для прямого подключения двух энкодеров с интерфейсом EnDat(R) 2.2. Двунаправленный интерфейс обеспечивает автоматическое считывание значений положения...
Технические характеристики
Технические данные
| Технология | Интерфейс EnDat 2.2(R) (обозначение для заказа EnDat22) |
|---|---|
| Количество каналов | 2 |
| Подключение энкодера | Д+, Д-, С+, С- |
| Рабочее напряжение энкодера | опционально 5 В постоянного тока или 9 В постоянного тока, общий ток 0,5 А (генерируется от силовых контактов 24 В постоянного тока) |
| Электроника напряжения питания | 24 В постоянного тока (через силовые контакты) |
| Команды | считывание значений положения, включая дополнительную информацию, доступную для выбора через код MRS (выбор диапазона памяти), чтение и запись параметров, функции сброса |
| Распределенные часы | да |
| Разрешение | макс. 48-битная позиция |
| Силовые контакты потребления тока | тип. 150 мА + нагрузка |
| Потребление тока | тип. 120 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | сохранение смещения нулевой точки, электронная заводская табличка, диагностика, предупреждение, включая компенсацию длины кабеля до 100 м, считывание значений температуры энкодера, встроенный расчет скорости |
| Масса | ок. 50 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
