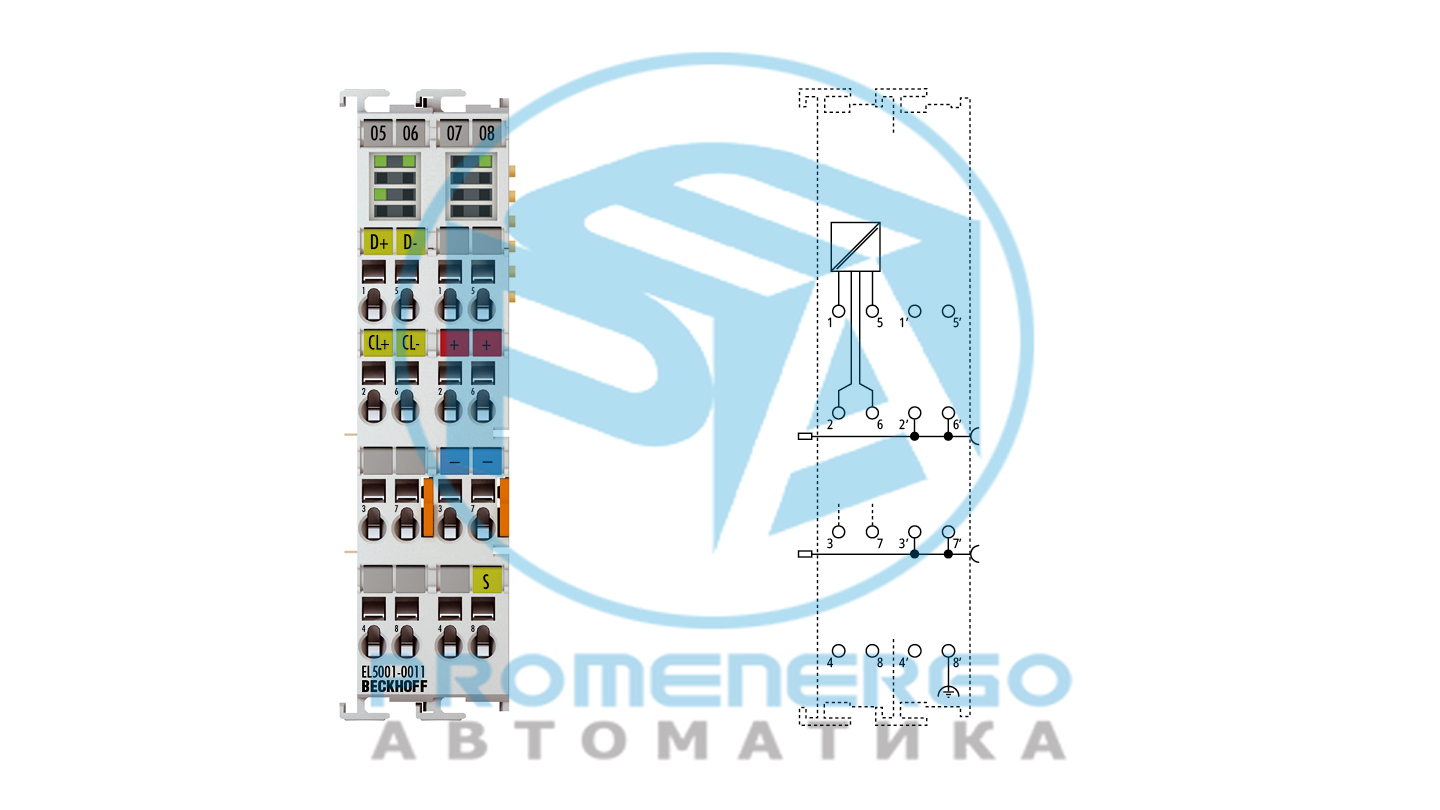

EL5001-0011 | Терминал EtherCAT, 1-канальный интерфейс энкодера, SSI, монитор
Терминал EtherCAT монитора SSI EL5001-0011 используется для мониторинга обмена данными между ведущим устройством SSI и кодером SSI (подчиненным). Энкодер питается...
Технические характеристики
Технические данные
| Технология | Интерфейс монитора SSI |
|---|---|
| Количество каналов | 1 |
| Подключение энкодера | Д+, Д-, Cl+, Cl- |
| Рабочее напряжение энкодера | 24 В постоянного тока (генерируется от силовых контактов) |
| Распределенные часы | да |
| Выходной сигнал (импульсный) | разностный сигнал (RS422) |
| Входной сигнал (данные) | разностный сигнал (RS422) |
| Источник питания | 24 В постоянного тока через силовые контакты |
| Скорость передачи данных | переменная до 1 МГц, по умолчанию 250 кГц |
| Последовательный вход | переменная до 32 бит, по умолчанию 24 бита |
| Направление данных | читать |
| Силовые контакты потребления тока | тип. 20 мА + нагрузка |
| Потребление тока | тип. 130 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | нет тактового выхода (просто прослушивание), регулируемая скорость передачи данных, длина кодирования и данных, активируется бит сбоя питания |
| Масса | ок. 100 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 24 мм x 100 мм x 68 мм |
