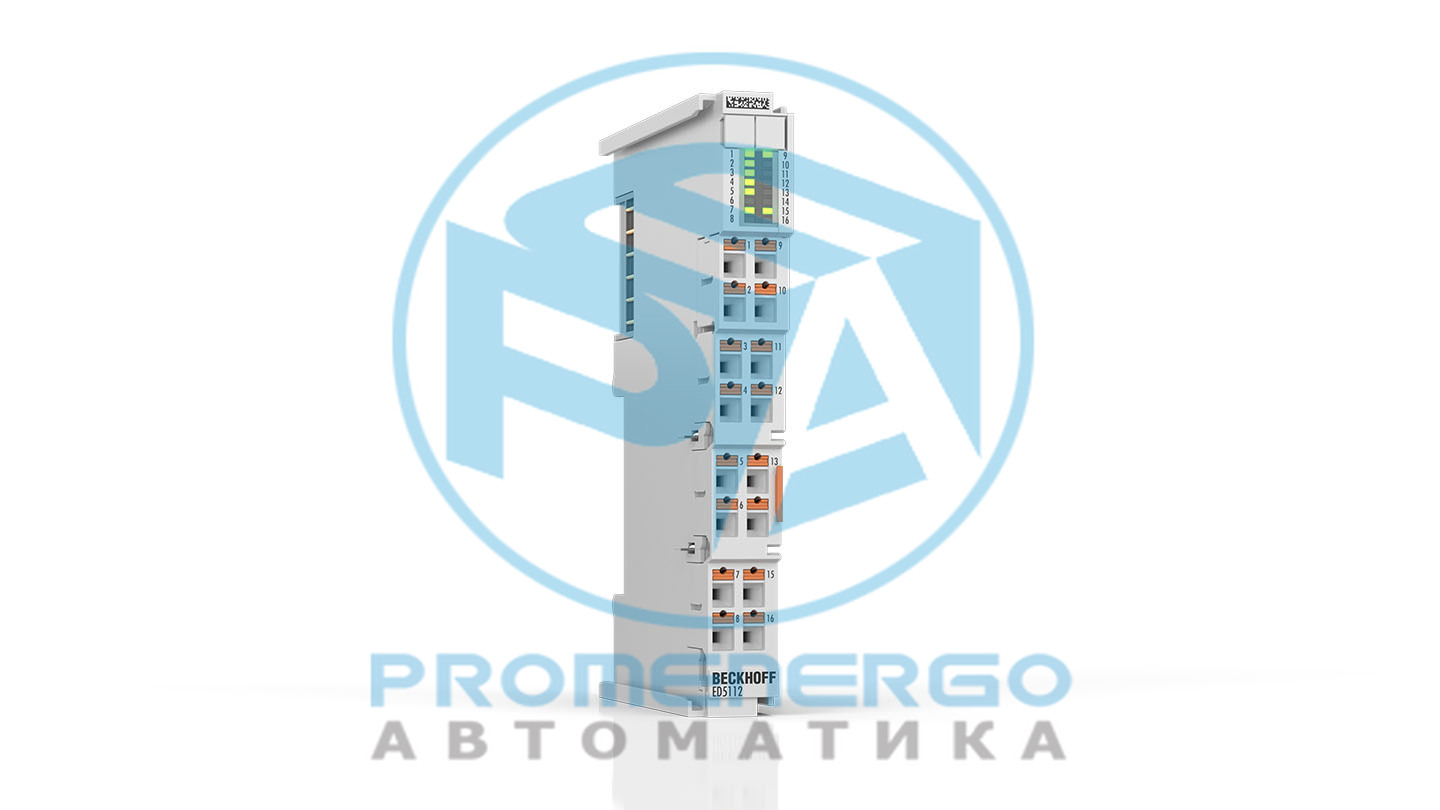

ЭД5112 | Терминал EtherCAT, 2-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422, TTL, открытый коллектор), 5 МГц, вставной, 2 x AB/1 x ABC Новый предпочтительный тип

Терминал EtherCAT ED5112 представляет собой интерфейс для прямого подключения двух инкрементальных энкодеров с дорожками A и B или одного энкодера с дорожками A, B и C...

Технические характеристики

Общий

Количество каналов \| Общий	1
Протокол внутренней связи	EtherCAT

Позиционный интерфейс

Количество каналов	1
Функция	Интерфейс инкрементного энкодера с входом затвора/защелки
Тип датчика	инкрементное обнаружение положения
Диапазон сигнала	RS422, TTL, открытый коллектор, счетчик, генератор импульсов
Разрешение \| Данные процесса (счетчик)	32 бит (регулируемый)
Микроприращения	да
Разрешение \| Микроприращения	8 бит
Поставка датчиков \| Выходное напряжение	5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока (регулируемый)
Поставка датчиков \| Выходной ток	макс. 0,3 А
Квадратурный декодер	да
Подключение энкодера	дифференциальные входы: A, A?, B, B?, C, C?
Входная частота	20 миллионов шагов/с с 4-кратной оценкой, что соответствует 5 МГц
Обнаружение обрыва провода	да
Подключение энкодера	несимметричное подключение: A, B, C
Входная частота	4 миллиона шагов/с с 4-кратной оценкой, что соответствует 1 МГц
Обнаружение обрыва провода	нет
Подключение энкодера	несимметричное подключение: A, B, C
Входная частота	400 кило приращений/с с 4-кратной оценкой, соответствует 100 кГц
Обнаружение обрыва провода	нет

Цифровой вход

Количество каналов	макс. 2
Функция	защелка, ворота
Технология подключения	1-проводной
Диапазон сигнала \| Номинальный	24 В постоянного тока
Напряжение сигнала ?0?	-3...+5 В постоянного тока
Напряжение сигнала ?1?	11...30 В постоянного тока
Входной фильтр	тип. > 1 мкс
Входной ток	тип. 2,5 мА
Количество каналов	1
Функция	вход тревоги, вход состояния
Технология подключения	1-проводной
Диапазон сигнала \| Номинальный	5 В постоянного тока
Напряжение сигнала ?0?	2...6 В постоянного тока
Напряжение сигнала ?1?	-6...+0,8 В постоянного тока
Входной ток	тип. 5 мА
Длина кабеля \| Кабель датчика	макс. 30 м

XFC

Распределенные часы	да
Распределенные часы \| Точность	< 1 мкс
Распределенные часы \| Объем	64 бит
Временная метка	да
Временная метка \| Точность	тип. < 10 мкс
Временная метка \| Разрешение	1 нс
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 100 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 10 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 100 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 10 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)
