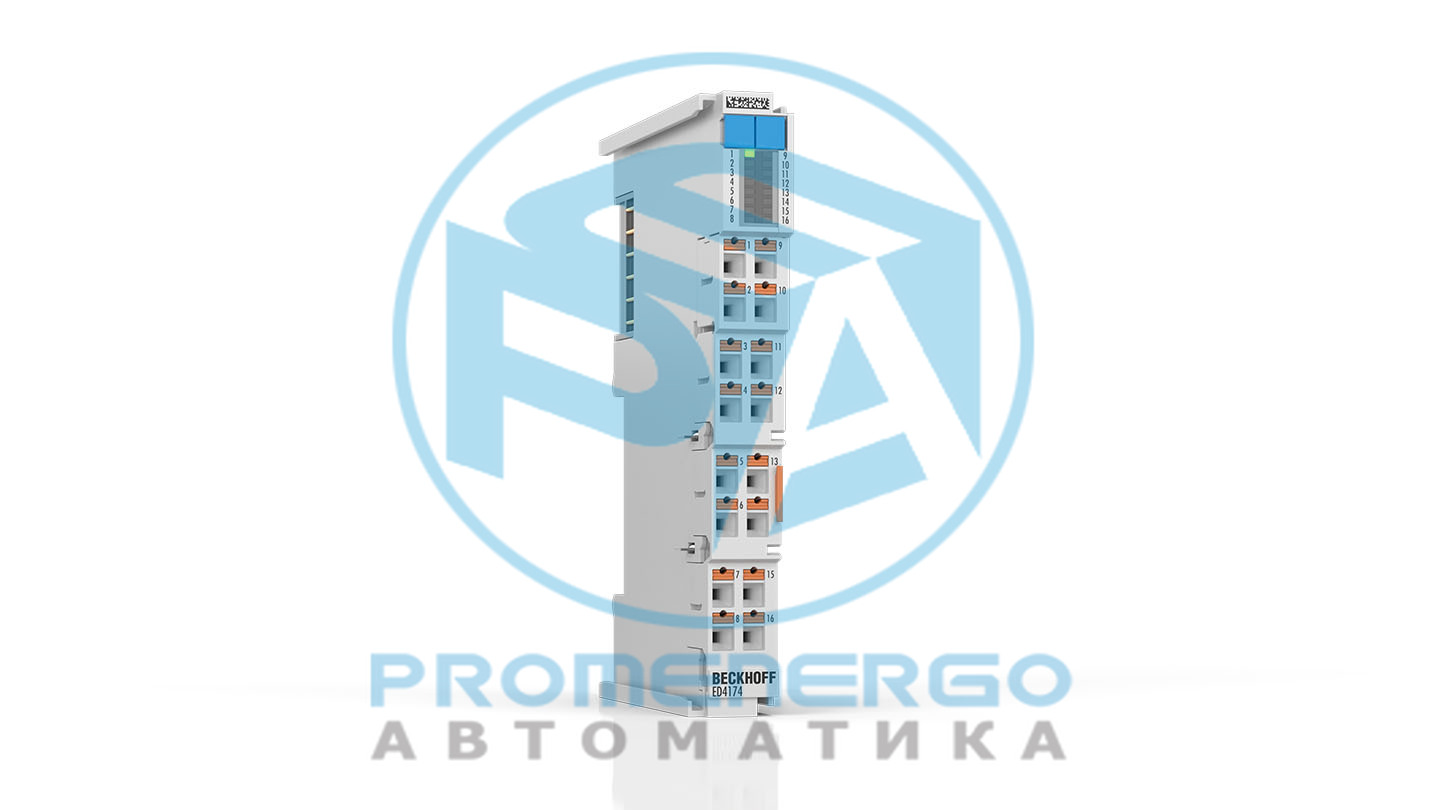

ЭД4174 | Терминал EtherCAT, 4-канальный аналоговый выход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, несимметричный, 10 кГц, вставной Новый

Аналоговый выходной терминал ED4174 представляет собой универсальный выходной модуль 10 В/20 мА 16-битного класса для сложных динамических задач управления. Стандартные сигналы в...

Технические характеристики

Общий

Количество каналов \| Общий	4
Протокол внутренней связи	EtherCAT

Аналоговый выход

Количество каналов	макс. 4
Тип нагрузки	омический
Технология подключения	2-проводной, 3-проводной, 4-проводной
Разрешение \| Технический	16 бит, включая знак
Разрешение \| Данные процесса	327,67...мкВ
Представительство \| Данные процесса	РЕАЛ32, ЦЕЛОЕ16
Тип конверсии	одновременный
Время конвертации	мин. 100 мкс на канал
Коэффициент конверсии	макс. 10 тыс. импульсов в секунду на канал
Диапазон сигнала \| Номинальный	-10...+10 В, 0...10 В
Диапазон сигнала \| Технический	-10,73...+10,73 В
Диапазон сигнала \| Полное значение шкалы (FSV)	10 В
Нагрузка	> 1 кА¦
Наземная ссылка	односторонний
Точность/неопределенность \| Из ФСВ	< ?+/-0.07%
Количество каналов	макс. 4
Тип нагрузки	омический
Технология подключения	2-проводной, 3-проводной, 4-проводной
Разрешение \| Технический	16 бит, включая знак
Разрешение \| Данные процесса	655,35 ¦ нет данных
Представительство \| Данные процесса	РЕАЛ32, ЦЕЛОЕ16
Тип конверсии	одновременный
Время конвертации	мин. 100 мкс на канал
Коэффициент конверсии	макс. 10 тыс. импульсов в секунду на канал
Диапазон сигнала \| Номинальный	-20...+20 мА, 0...20 мА, 4...20 мА
Диапазон сигнала \| Технический	-21,47...+21,47 мА
Диапазон сигнала \| Полное значение шкалы (FSV)	20 мА
Нагрузка	< 750 ??¦
Наземная ссылка	односторонний
Точность/неопределенность \| Из ФСВ	< ?+/-0.07%

XFC

Распределенные часы	да
Распределенные часы \| Точность	< 1 мкс
Распределенные часы \| Объем	64 бит
Временная метка	нет
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 70 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 40 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура	-25...+55°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 70 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 40 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)
