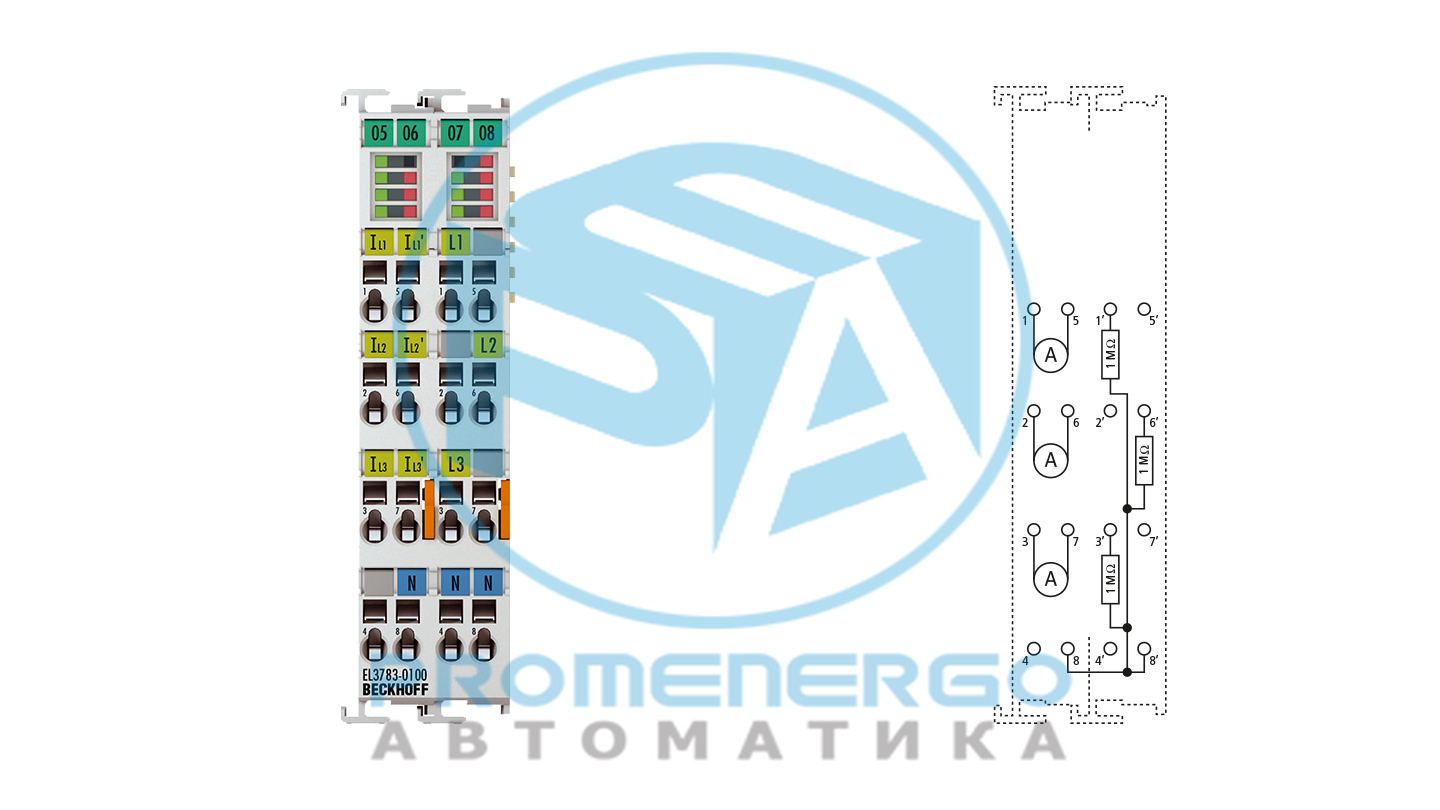

EL3783-0100 | Терминал EtherCAT, 3-канальный аналоговый вход, многофункциональный, 130 В переменного тока, 1/5 А, 16 бит, 20 кГц, гальванически изолированный, передискретизация
Терминал EtherCAT EL3783-0100 представляет собой терминал ввода-вывода для контроля мощности, используемый для контроля состояния трехфазной системы переменного напряжения. Для каждой фазы напряжение...
Технические характеристики
Технические данные
| Количество входов | 3 х ток, 3 х напряжение |
|---|---|
| Коэффициент передискретизации | n = 1...100 по выбору |
| Распределенные часы | да |
| Время конвертации | 50 мкс, все каналы одновременно |
| Измеренные значения | ток (I1, I2, I3), напряжение как мгновенные значения (передискретизация) |
| Измерение напряжения | макс. 130 В переменного тока для трансформатора напряжения |
| Измерение тока | макс. 1 А (переменный ток)/5 А (переменный ток), через измерительные трансформаторы x А переменного тока/1 А переменного тока или 5 А переменного тока |
| Диапазон измерения, технический | обычно 130 % номинального диапазона измерения, см. документацию |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | 0,2% относительно значения полной шкалы |
| Электрическая изоляция | 4500 В |
| Потребление тока | тип. 260 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | передискретизация, измерение переменного тока, дополнительная однофазная работа, регулируемый автоматический переключатель диапазона измерения тока, электрически изолированные токовые входы |
| Масса | ок. 100 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 24 мм x 100 мм x 68 мм |
