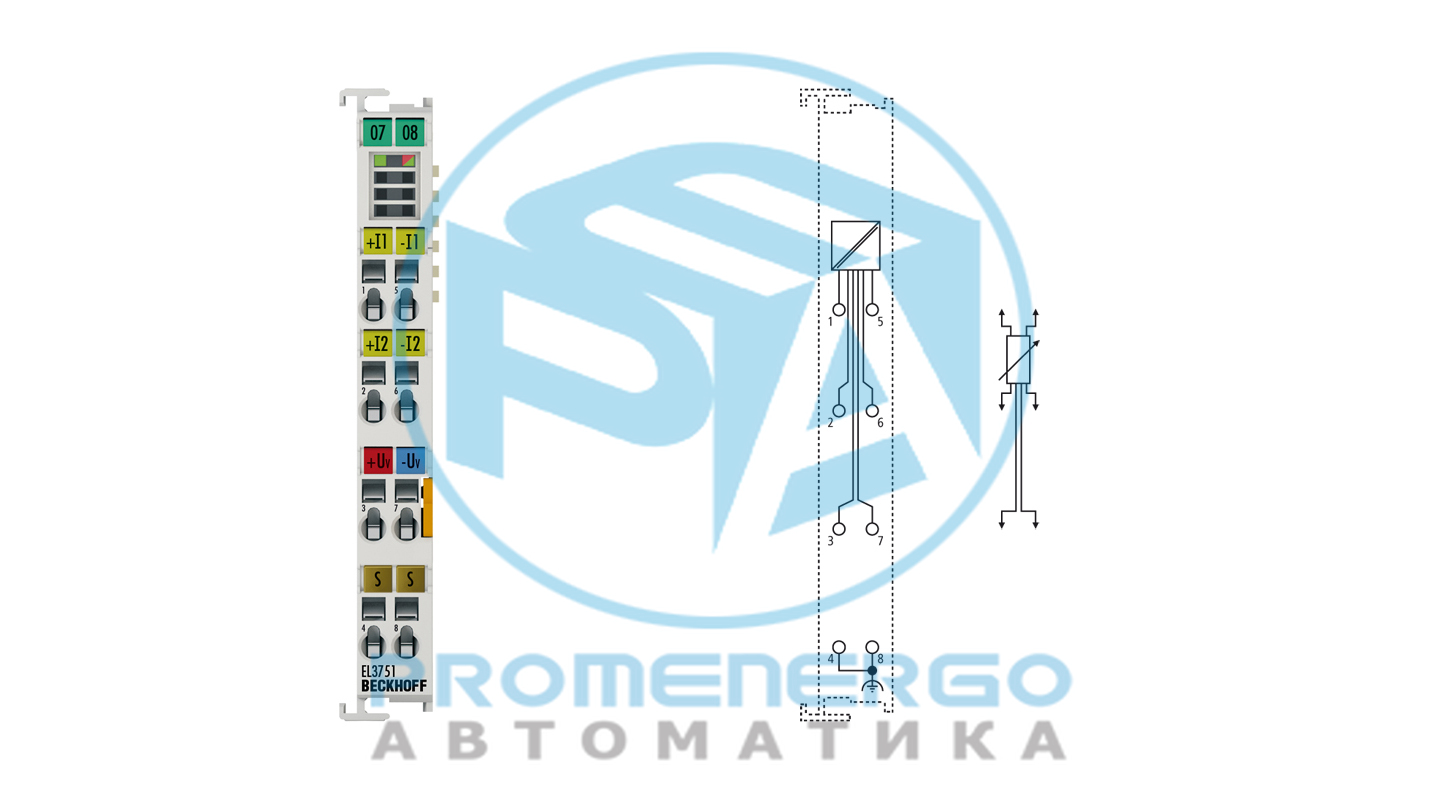

EL3751 | Терминал EtherCAT, 1-канальный аналоговый вход, многофункциональный, 24 бита, 10 к/с
Терминал аналогового ввода EL3751 является частью нового поколения аналоговых измерительных терминалов EtherCAT. Номинальный диапазон измерения входного канала...
Технические характеристики
Технические данные
| Количество входов | 1 |
|---|---|
| Источник питания | через электронный автобус |
| Коэффициент передискретизации | п = 1...64 |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Внутреннее сопротивление | > 500 кОм (30 В); > 4 МО (прочие); 150 Ом (текущий) |
| Частота среза входного фильтра | 3 кГц |
| Диэлектрическая прочность | макс. 36 В |
| Время конвертации | 100 мкс/10 тыс. выборок в секунду |
| Диапазон измерения, номинальный | +/-30/10/5/2,5/1,25 В, +/-640/320/160/80/40/20/10/5 мВ, 0-5/10 В, +/-20 мА, 0/4-20 мА, NAMUR? NE43, 0...5 кОм, RTD, Pt100/Pt1000, Ni, KTY, ? моста (350 О (C) + 120 О (C)), ? моста (+/- 16 мВ/В), полного моста (+/- 32 мВ/В), потенциометр 1 кОм |
| Диапазон измерения, технический | обычно 107 % номинального диапазона измерения, см. документацию |
| Разрешение | 24 бита (включая знак) |
| Ошибка измерения/неопределенность | тип. +/-0,01% относительно соответствующего значения полной шкалы при 23°C в некоторых диапазонах измерения, см. документацию. |
| Температурный коэффициент | тип. < 15 ppm/K в некоторых диапазонах измерения, см. документацию |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 260 мА |
| Силовые контакты потребления тока | ??? |
| Конфигурация | нет адреса или настройки конфигурации |
| Специальные возможности | интеграл. источник питания для тензодатчика 0,5...5В В, параметрируемый, ExtendedRange 107%, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold |
| Масса | ок. 65 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
