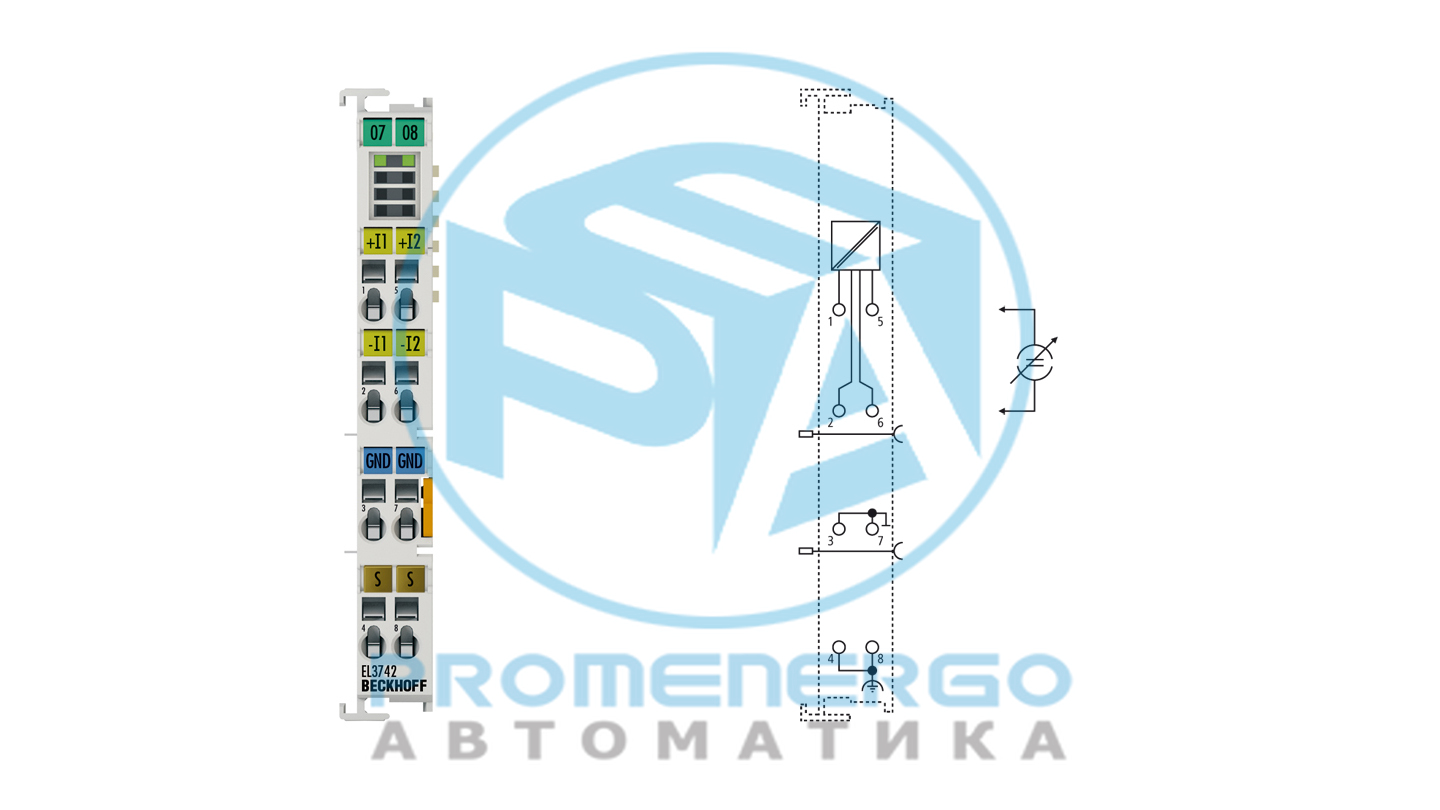

EL3742 | Терминал EtherCAT, 2-канальный аналоговый вход, ток, 0-20 мА, 16 бит, передискретизация
Клемма аналогового входа EL3742 обрабатывает сигналы в диапазоне от 0 до 20 мА. Напряжение оцифровывается с разрешением 16 бит и передается...
Технические характеристики
Технические данные
| Количество входов | 2 (дифференциал) |
|---|
| Источник питания | через электронный автобус |
|---|
| Ток сигнала | 0...20 мА |
|---|
| Макс. частота дискретизации | макс. 10 мкс/100 тыс. выборок в секунду (на канал одновременно) |
|---|
| Коэффициент передискретизации | n = 1...100 по выбору |
|---|
| Полоса входного сигнала | Рекомендуется 0-30 кГц |
|---|
| Распределенные часы | да |
|---|
| Точность распределенных часов | << 1 мкс |
|---|
| Внутреннее сопротивление | тип. 85 Ом + напряжение на диоде |
|---|
| Частота среза входного фильтра | 80 кГц |
|---|
| Синфазное напряжение U CM | макс. 10 В |
|---|
| Время конвертации | мин. 10 мкс |
|---|
| Разрешение | 16 бит (включая знак) |
|---|
| Ошибка измерения/неопределенность | < +/-0,3% (относительно значения полной шкалы) входной сигнал до 10 Гц |
|---|
| Устойчивость к импульсному напряжению | макс. 35 В |
|---|
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
|---|
| Потребление тока | тип. 200 мА |
|---|
| Силовые контакты потребления тока | ??? |
|---|
| Разрядность образа процесса | ввод: данные n x 2 x 16 бит; опционально 2 счетчика циклов по 16 бит, время StartNextLatch 4 байта |
|---|
| Специальные возможности | передискретизация |
|---|
| Масса | ок. 60 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL3742 | Терминал EtherCAT, 2-канальный аналоговый вход, ток, 0-20 мА, 16 бит, передискретизация |
|---|
| ES3742 | Терминал EtherCAT, 2-канальный аналоговый вход, ток, 0-20 мА, 16 бит, передискретизация, подключаемый уровень подключения |
|---|
