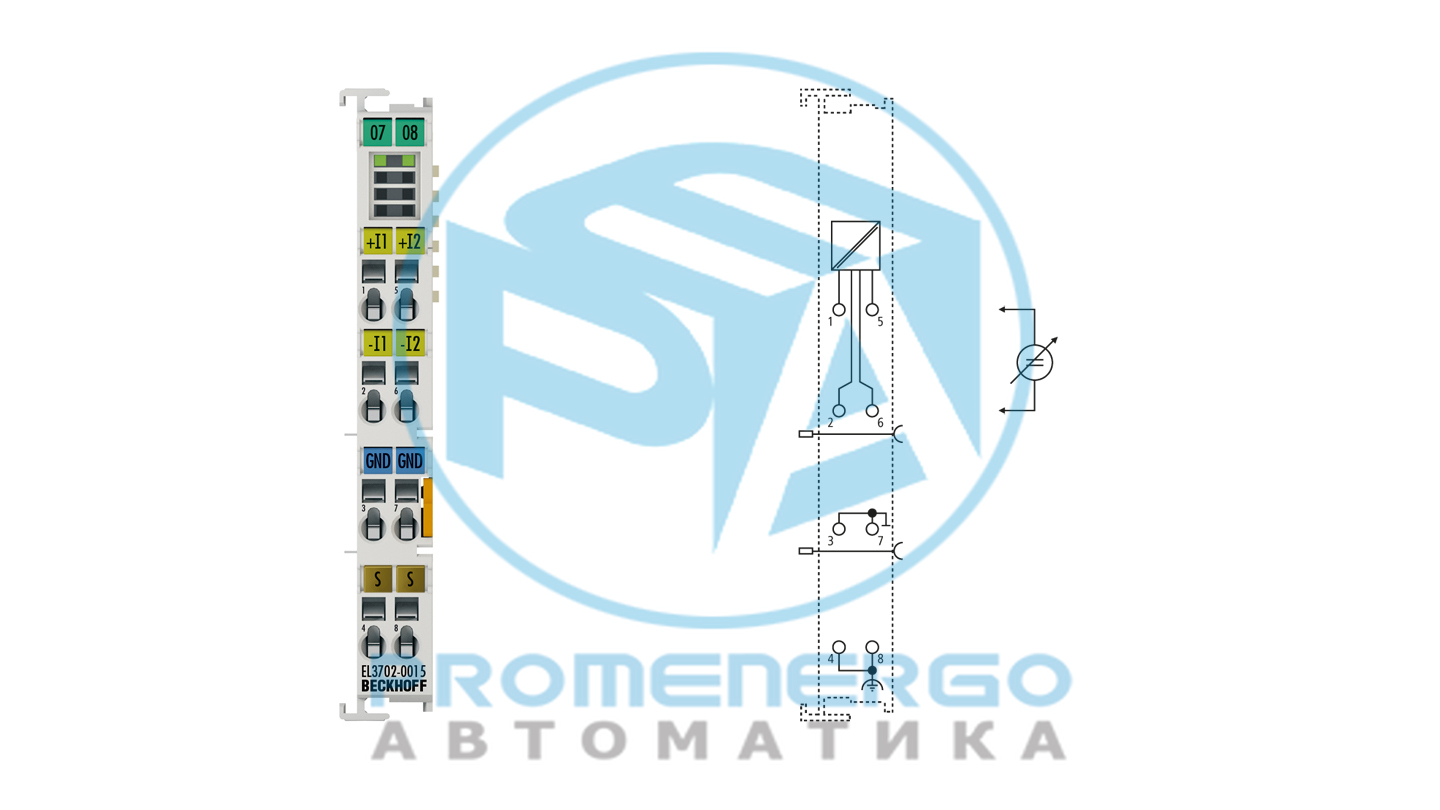

EL3702-0015 | Терминал EtherCAT, 2-канальный аналоговый вход, напряжение, +/-150 мВ, 16 бит, передискретизация
Аналоговый входной терминал EL3702-0015 обрабатывает сигналы в диапазоне от -150 до +150 мВ и поэтому идеально подходит для измерения шунтов и...
Технические характеристики
Технические данные
| Количество входов | 2 (дифференциал) |
|---|---|
| Источник питания | через электронный автобус |
| Напряжение сигнала | -150...+150 мВ |
| Макс. частота дискретизации | макс. 10 мкс/100 тыс. выборок в секунду (на канал одновременно) |
| Коэффициент передискретизации | n = 1...100 по выбору (макс. 100 тыс. отсчетов/с) |
| Полоса входного сигнала | Рекомендуется 0-30 кГц |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Внутреннее сопротивление | > 200 кОм |
| Частота среза входного фильтра | 80 кГц |
| Синфазное напряжение U CM | макс. 35 В |
| Время конвертации | ~ 10 мкс на выборку |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | < +/-0,3% до 10 Гц (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 200 мА |
| Силовые контакты потребления тока | ??? |
| Разрядность образа процесса | ввод: данные n x 2 x 16 бит; опционально 2 счетчика циклов по 16 бит, время StartNextLatch 4 байта |
| Специальные возможности | передискретизация |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
