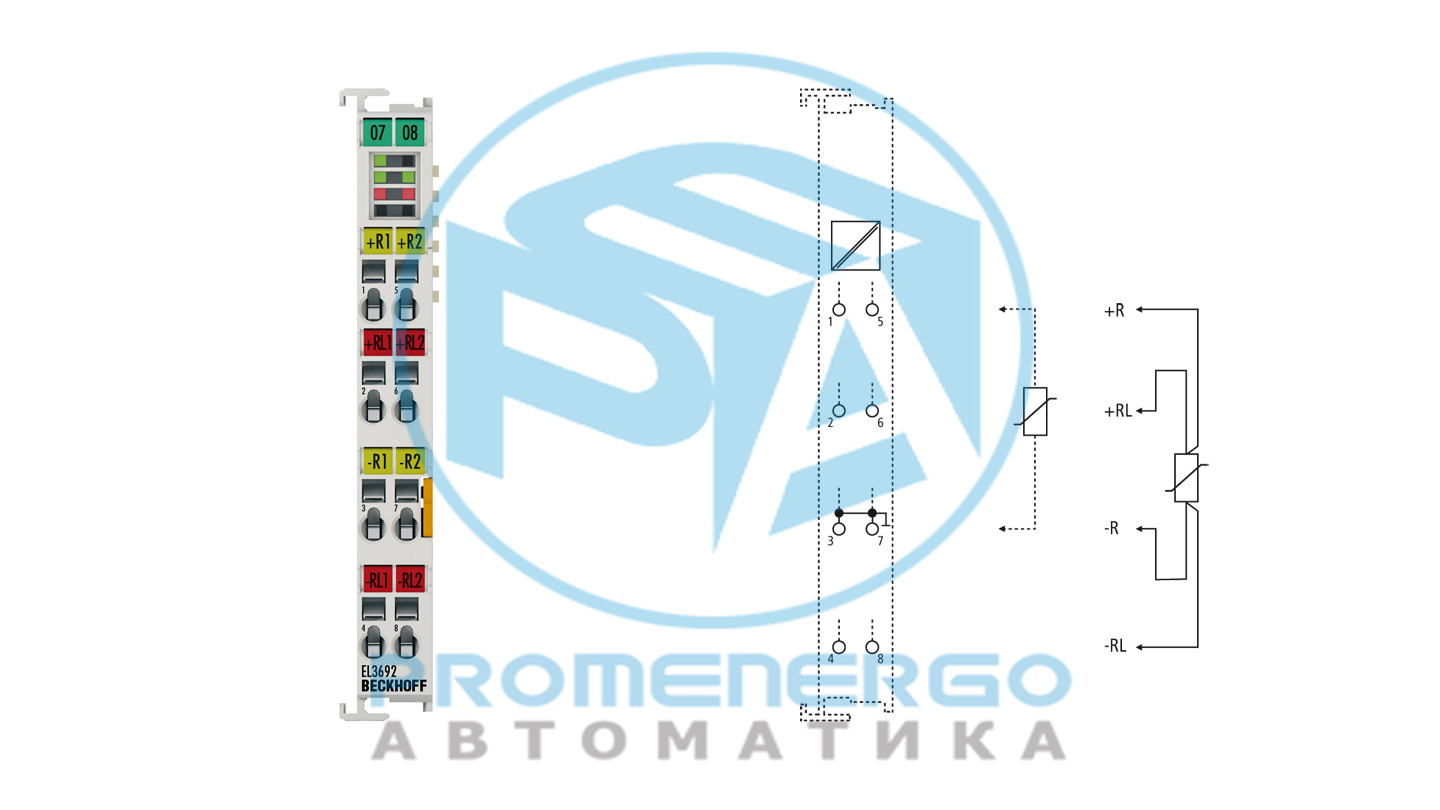

EL3692 | Терминал EtherCAT, 2-канальный аналоговый вход, сопротивление, 100 мОм (C) 10 мОм, 24 бита
Аналоговый входной терминал EL3692 позволяет осуществлять прямое измерение сопротивления в девяти диапазонах измерения от 0-100 мОм до 0-10 мОм. Схема EtherCAT...
Технические характеристики
Технические данные
| Количество входов | 2 |
|---|---|
| Источник питания | через электронный автобус |
| Распределенные часы | ??? |
| Потенциометр напряжения питания | ??? |
| Внутреннее сопротивление | > 100 МО(C) |
| Частота среза входного фильтра | 100 Гц |
| Обнаружение обрыва провода | да |
| Время конвертации | тип. 10...400 мс, в зависимости от диапазона измерения и настроек |
| Диапазон измерения | 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МО(C), 10 МО(C) |
| Переключение диапазонов | автоматический или через контроль |
| Разрешение | 24 бит |
| Ошибка измерения/неопределенность | < +/-0,5% (относительно соответствующего значения полной шкалы при 4-проводном подключении) |
| Электрическая изоляция | 1500 В (E-шина/потенциал поля) |
| Потребление тока | тип. 220 мА |
| Силовые контакты потребления тока | ??? |
| Конфигурация | через контроллер |
| Специальные возможности | автоматический выбор диапазона, импульсное и непрерывное измерение |
| Масса | ок. 55 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
