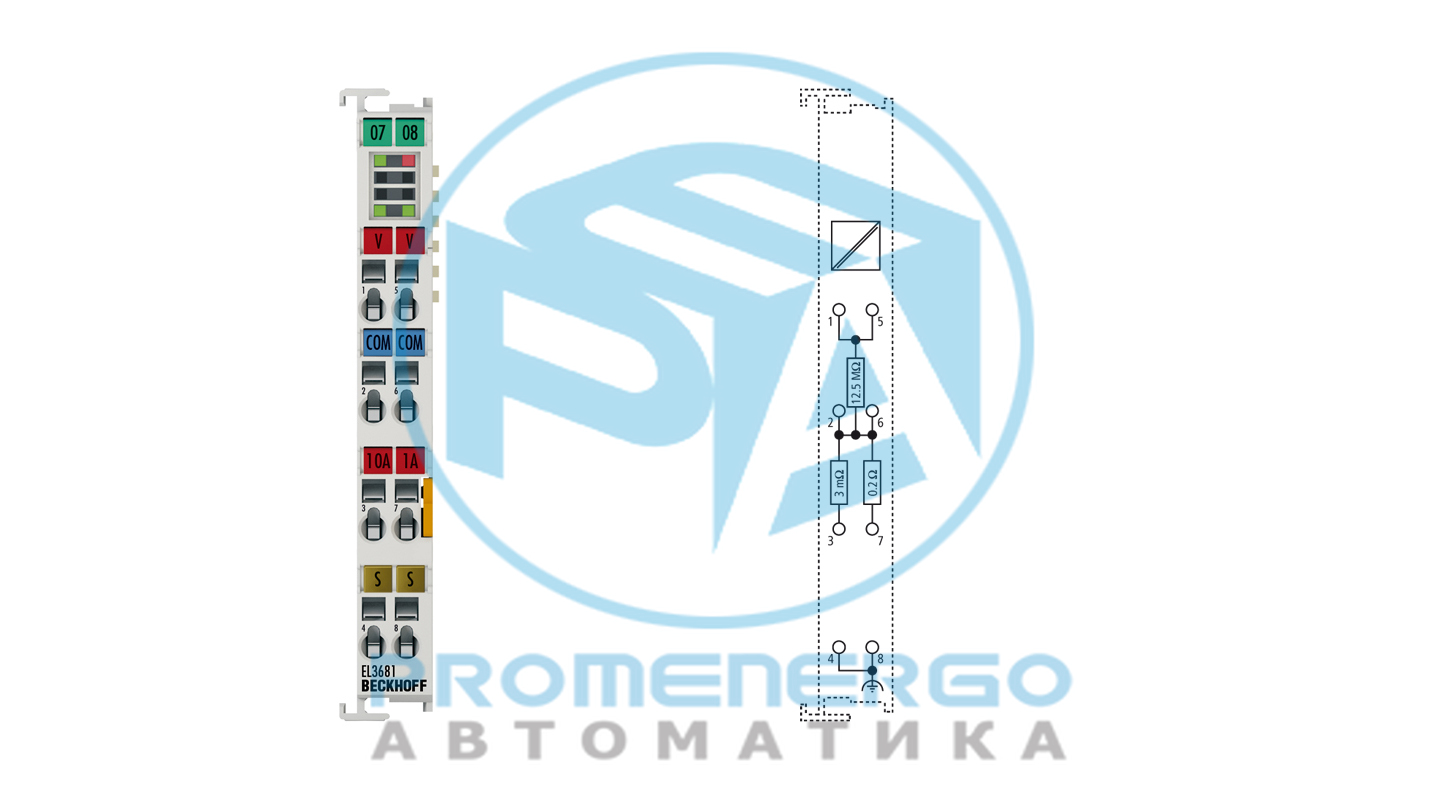

Терминал EtherCAT EL3681 позволяет измерять токи и напряжения в широком входном диапазоне. Диапазоны измерения переключаются автоматически, как обычно...
Технические характеристики
Технические данные
Количество входов
1 напряжение или 1 ток (10 А/1 А)
Напряжение сигнала
макс. 300 В переменного/постоянного тока, 10 А
Распределенные часы
???
Внутреннее сопротивление
3 МО/0,2 МО/12,5 МО(C)
Время конвертации
0,5 с (1 с при переключении диапазона измерения), предустановка, мин. 65 мс
Измеренные значения
ток, напряжение
Измерение напряжения
300 мВ, 3 В, 30 В, 300 В
Измерение тока
100 мА, 1 А и 10 А через сильноточную цепь
Разрешение
18 бит + знак в каждом диапазоне измерения
Ошибка измерения/неопределенность
Измерение напряжения постоянного тока 0,01% при температуре 40°C
Процедура измерения
Постоянный ток с арифметическим усреднением, переменный ток с расчетом истинного среднеквадратичного значения
Время обновления
0,5 с, 1 с для выбора диапазона измерения
Электрическая изоляция
1500 В (E-шина/потенциал поля)
Потребление тока
150 мА
Силовые контакты потребления тока
???
Разрядность образа процесса
32-битные данные, 16-битное управление/статус
Специальные возможности
автоматический или ручной выбор диапазона, установлен предохранитель на 1,25 А + запасной предохранитель, фильтр отключается
Масса
ок. 70 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Относительная влажность
95%, без конденсата
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Подключаемый уровень проводки
для всех терминалов ESxxxx
Защищать. номинал/установка поз.
IP20/переменная
Разрешения/маркировка
CE
Данные о жилье
Форма дизайна
компактный клеммный корпус с сигнальными светодиодами
Материал
поликарбонат
Установка
на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
