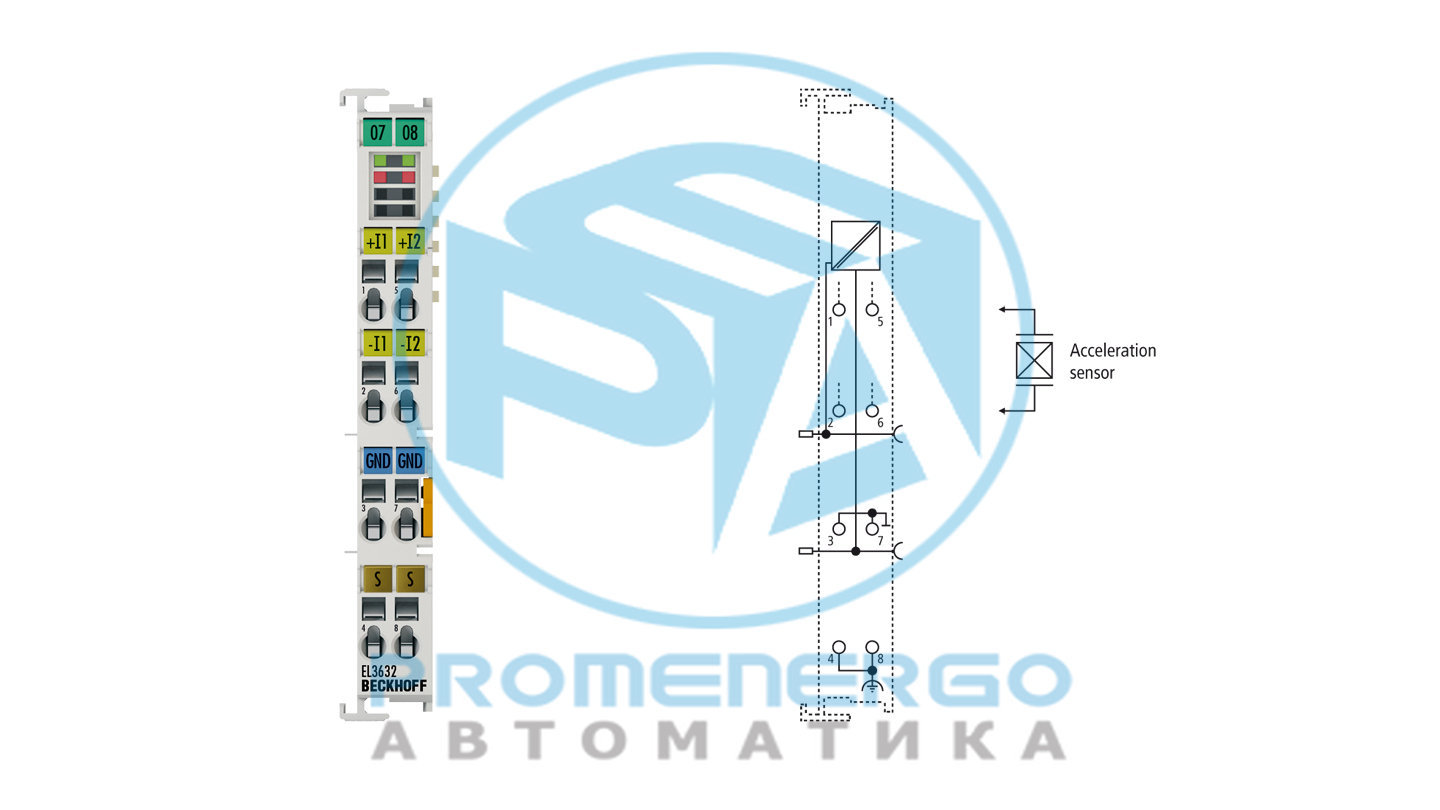

EL3632 | Терминал EtherCAT, 2-канальный аналоговый вход, IEPE/акселерометр, 16 бит, 50 кбит/с
Акселерометры с интерфейсом IEPE можно напрямую подключить к терминалу EtherCAT EL3632. Измерительные сигналы анализируются на ПК через TwinCAT...
Технические характеристики
Технические данные
| Количество входов | 2 |
|---|---|
| Напряжение сигнала | Подача постоянного тока IEPE и запись модулированного переменного напряжения |
| Распределенные часы | да |
| Частота среза входного фильтра | аналоговый параметрируемый фильтр нижних частот 5-го порядка до 25 кГц, обычно фильтр верхних частот 0,05 Гц |
| Время конвертации | 20 мкс (макс. 50 тыс. отсчетов/с) |
| Диапазон измерения | по умолчанию +/-5 В до 25 кГц, +/-250 мВ до 10 Гц |
| Источник питания У В | 24 В постоянного тока через силовые контакты |
| Напряжение датчика | макс. напряжение силового контакта менее 1 В |
| Мониторинг состояния датчиков | да, посредством контроля напряжения смещения |
| Ток питания I EXCITE | тип. 2/4/8 мА (настраивается отдельно для обоих каналов) |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | < +/-0,5% (постоянный ток; относительно значения полной шкалы) |
| Потребление тока | тип. 220 мА |
| Силовые контакты потребления тока | 24 В, тип. 20 мА + нагрузка |
| Специальные возможности | функция автоматического сглаживания, обнаружение обрыва провода |
| Масса | ок. 60 г |
| Рабочая температура | -25...+55°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
