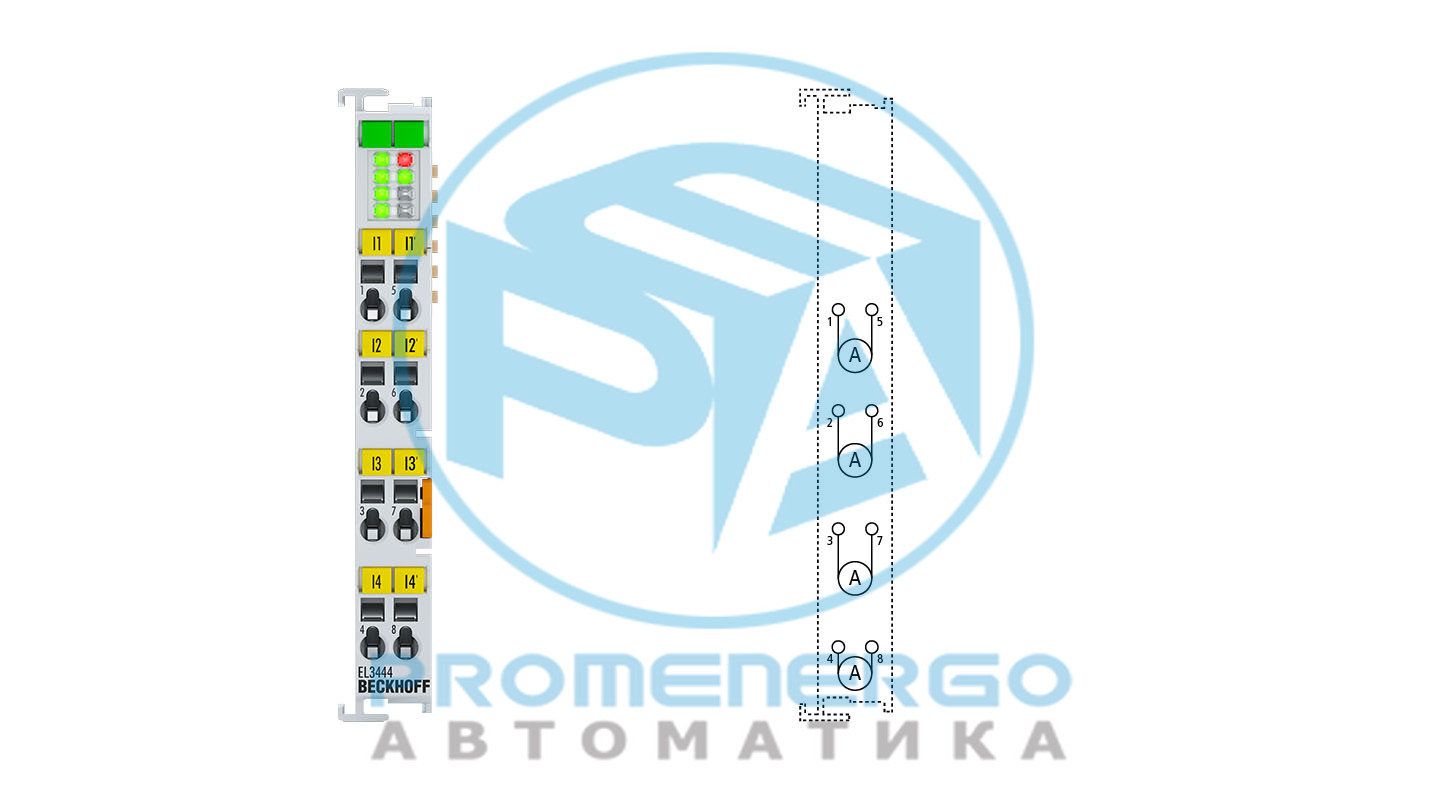

EL3444 | Терминал EtherCAT, 4-канальный аналоговый вход, ток, 10 А переменного/постоянного тока, 24 бита, измерение распределенной мощности, гальванически изолированный
Терминал EtherCAT EL3444 позволяет измерять все важные электрические данные питающей сети и выполнять простую предварительную оценку. С...
Технические характеристики
Технические данные
| Количество входов | 4 х ток |
|---|---|
| Коэффициент передискретизации | ??? |
| Распределенные часы | опционально (необходимо для измерения распределенной мощности) |
| Интервал обновления | 20 мс при 50 Гц и 5 мс при постоянном токе |
| Измеренные значения | ток (а для EL3453: напряжение, эффективная, реактивная и полная мощность, активная, реактивная и полная энергия, cos ?, частота, THD, гармоника (до 63-й гармоники)) |
| Измерение напряжения | ??? |
| Измерение тока | 10 А (переменный/постоянный ток), беспотенциальный |
| Ошибка измерения/неопределенность | 1 % относительно значения полной шкалы (I), 1,25 % расчетного значения, см. документацию |
| Время обновления | сетевой синхронный |
| Функция мониторинга | пониженные токи/сверхтоки (регулируемые) |
| Электрическая изоляция | 4500 В |
| Потребление тока | тип. 160 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | В сочетании с EL3453 EL3444 позволяет измерять значения активной мощности (полной, реактивной и активной мощности) посредством измерения распределенной мощности. |
| Масса | ок. 75 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
