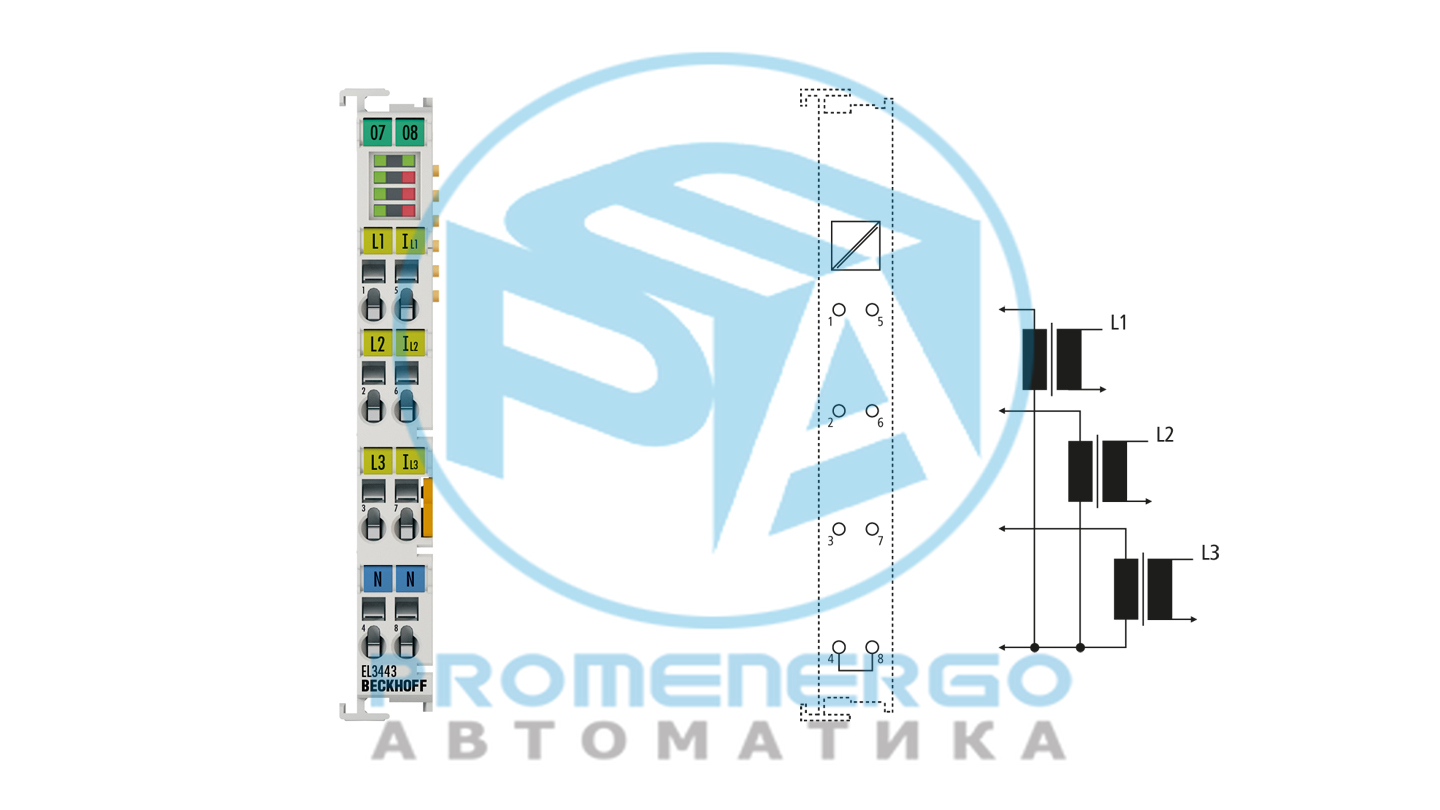

EL3443 | Терминал EtherCAT, 3-канальный аналоговый вход, измерение мощности, 480 В переменного/постоянного тока, 1 А, 24 бита Предпочтительный тип
Терминал EtherCAT EL3443 позволяет измерять все важные электрические данные питающей сети и выполнять простую предварительную оценку. Напряжение...
Технические характеристики
Технические данные
| Количество входов | 3 х ток, 3 х напряжение |
|---|---|
| Коэффициент передискретизации | ??? |
| Распределенные часы | необязательный |
| Интервал обновления | один период сети (20 мс при 50 Гц) |
| Измеренные значения | ток, напряжение, эффективная, реактивная и полная мощность, активная, реактивная и полная энергия, cos ?, частота, THD, гармоника (до 40-й гармоники) |
| Измерение напряжения | макс. 480 В переменного тока, 3~ (UL X-N: макс. 277 В переменного тока/240 В постоянного тока) |
| Измерение тока | макс. 1 А (переменный/постоянный ток), через измерительные трансформаторы x? A/1? A |
| Ошибка измерения/неопределенность | 0,3 % относительно значения полной шкалы (U/I), 0,6 % расчетного значения (см. документацию) |
| Время обновления | сетевой синхронный |
| Функция мониторинга | порядок фаз, обрыв фазы, асимметрия фаз, пониженное/повышенное напряжение (регулируемое) |
| Электрическая изоляция | 2500 В |
| Потребление тока | тип. 120 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | контроль сети, точное обнаружение перехода напряжения через ноль, опциональный однофазный режим работы |
| Масса | ок. 75 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
