EL3356-0010 | Терминал EtherCAT, 1-канальный аналоговый вход, измерительный мост, полный мост, 24 бита, высокая точность

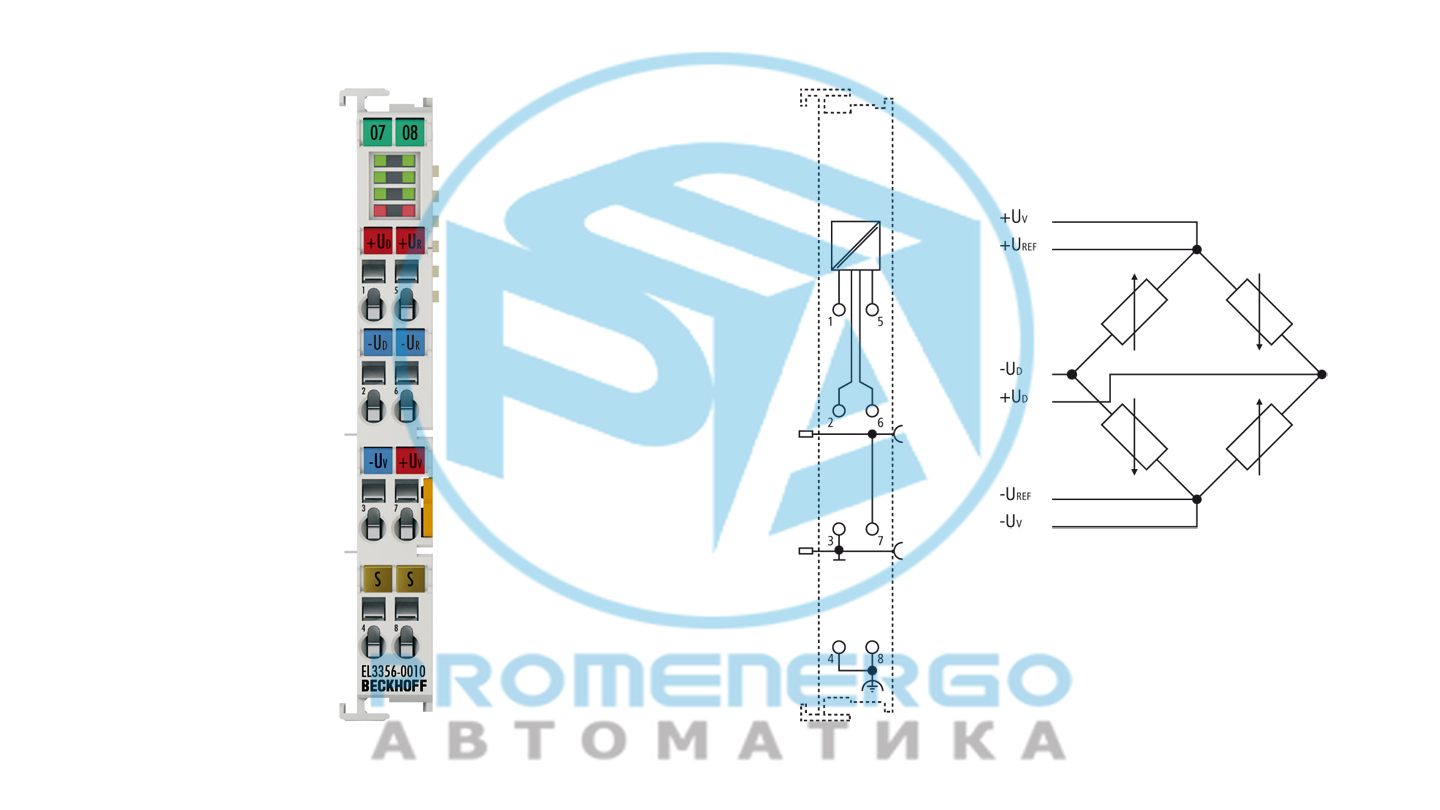

Аналоговый входной терминал EL3356-0010 обеспечивает прямое подключение резисторного моста или датчика нагрузки по 4- или 6-проводной технологии подключения. Соотношение между...
Технические характеристики
Технические данные
| Количество входов | 2, для 1 резисторного моста в полномостовой технологии |
|---|---|
| Распределенные часы | да |
| Диапазон измерения U D | макс. +/-27 мВ |
| Диапазон измерения U REF | макс. +/-13,8 В |
| Внутреннее сопротивление | > 200 кОм (U REF ), > 1 МО(C) (U D ) |
| Поддерживаемая номинальная чувствительность | все, разрешение параметров: 0,01 мкВ/В; рекомендуется: 0,5...4 мВ/В |
| Частота среза входного фильтра | Низкий проход 10 кГц (-3 дБ) |
| Время конвертации | 0,1-250 мс, настраивается, макс. 10 000 образцов/с |
| Коэффициент конверсии | 10 000-4 выборки/с (время преобразования 0,1-250 мс) |
| Источник питания У В | до 12 В постоянного тока от силовых контактов, в зависимости от датчика |
| Разрешение | 24-битное, 32-битное представление |
| Ошибка измерения/неопределенность | < +/-0,01% для расчетного значения нагрузки по отношению к конечному значению нагрузки при питании 12 В и мостовом напряжении 24 мВ (следовательно, номинальное характеристическое значение тензорезистора 2 мВ/В), активна самокалибровка, активен фильтр 50 Гц. |
| Потребление тока | тип. 280 мА |
| Силовые контакты потребления тока | в зависимости от питания тензодатчика, мин. 1 мА |
| Специальные возможности | самокалибровка, четырехкратное усреднение, динамические фильтры, быстрая выборка данных |
| Масса | ок. 60 г |
| Рабочая температура | -25...+55°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx, cFMus |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I, раздел 2, группы A, B, C, D Класс I, зона 2, AEx ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
