EL3351 | Терминал EtherCAT, 1-канальный аналоговый вход, измерительный мост, полный мост, 16 бит

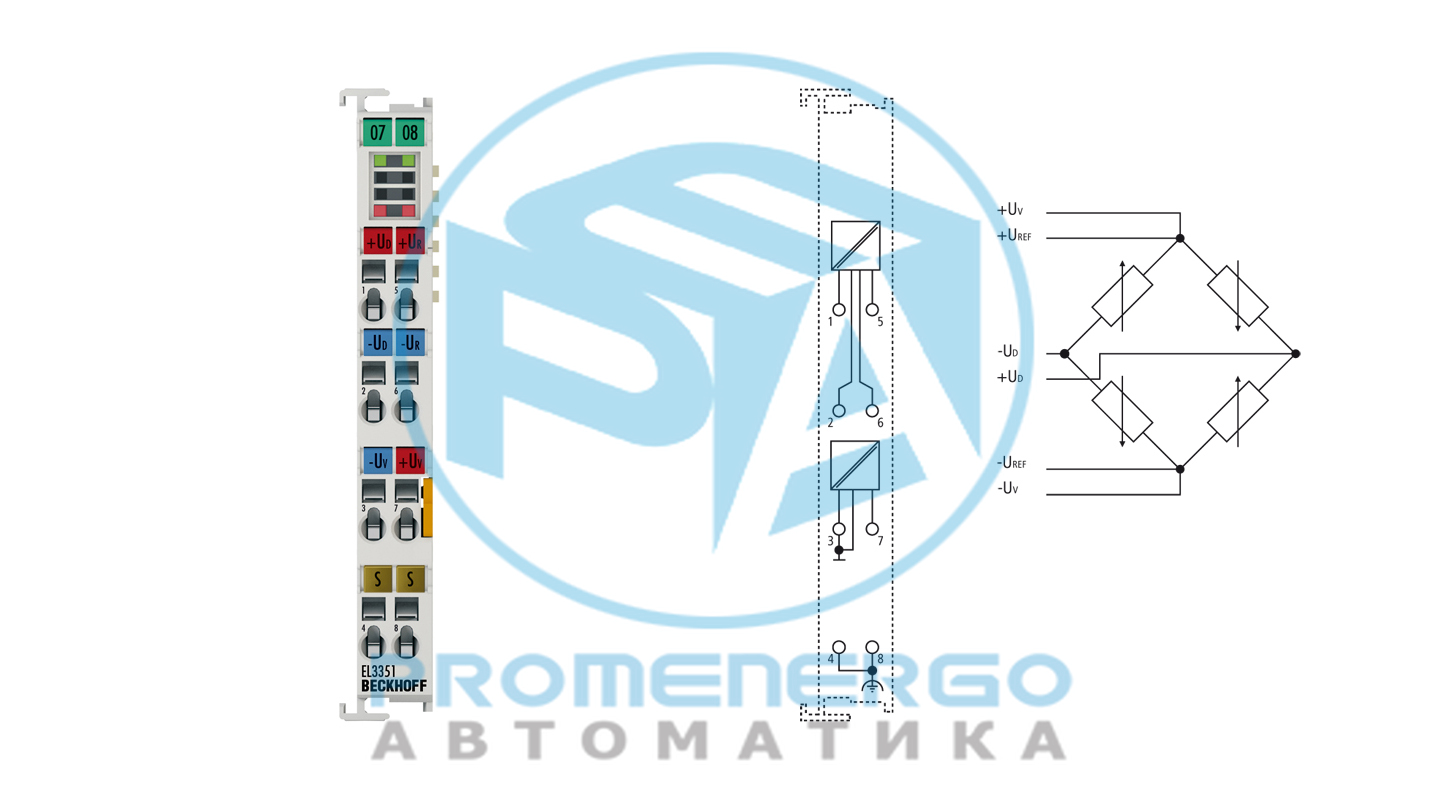

Клемма аналогового входа EL3351 допускает прямое подключение резисторного моста. Напряжение моста UD и напряжение питания моста UREF равны...
Технические характеристики
Технические данные
| Количество входов | 2, для 1 резисторного моста в полномостовой технологии |
|---|
| Источник питания | через электронный автобус |
|---|
| Распределенные часы | ??? |
|---|
| Диапазон измерения U D | макс. -20...+20 мВ |
|---|
| Диапазон измерения U REF | макс. -12...+12 В |
|---|
| Внутреннее сопротивление | > 200 кОм (U REF ), > 1 МО(C) (U D ) |
|---|
| Поддерживаемая номинальная чувствительность | рассчитывается в ПЛК, свободно выбирается |
|---|
| Частота среза входного фильтра | Настройка по умолчанию 50 Гц, настраивается |
|---|
| Время конвертации | 2,5-800 мс, настраивается, макс. 400 выборок/с |
|---|
| Источник питания У В | 5 В, макс. 20 мА |
|---|
| Разрешение | 16-битное, 32-битное представление |
|---|
| Фильтр | 50 Гц, настраиваемая |
|---|
| Ошибка измерения/неопределенность | < +/-0,1% (относительно значения полной шкалы, фильтр 50 Гц) |
|---|
| Потребление тока | тип. 170 мА |
|---|
| Силовые контакты потребления тока | ??? |
|---|
| Специальные возможности | встроенный мостовой источник питания 5 В постоянного тока |
|---|
| Масса | ок. 60 г |
|---|
| Рабочая температура | -25...+55°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL3351 | Терминал EtherCAT, 1-канальный аналоговый вход, измерительный мост, полный мост, 16 бит |
|---|
| ES3351 | Терминал EtherCAT, 1-канальный аналоговый вход, измерительный мост, полный мост, 16 бит, подключаемый уровень проводки |
|---|
