EL3314-0010 | Терминал EtherCAT, 4-канальный аналоговый вход, температура, термопара, 24 бита, высокая точность

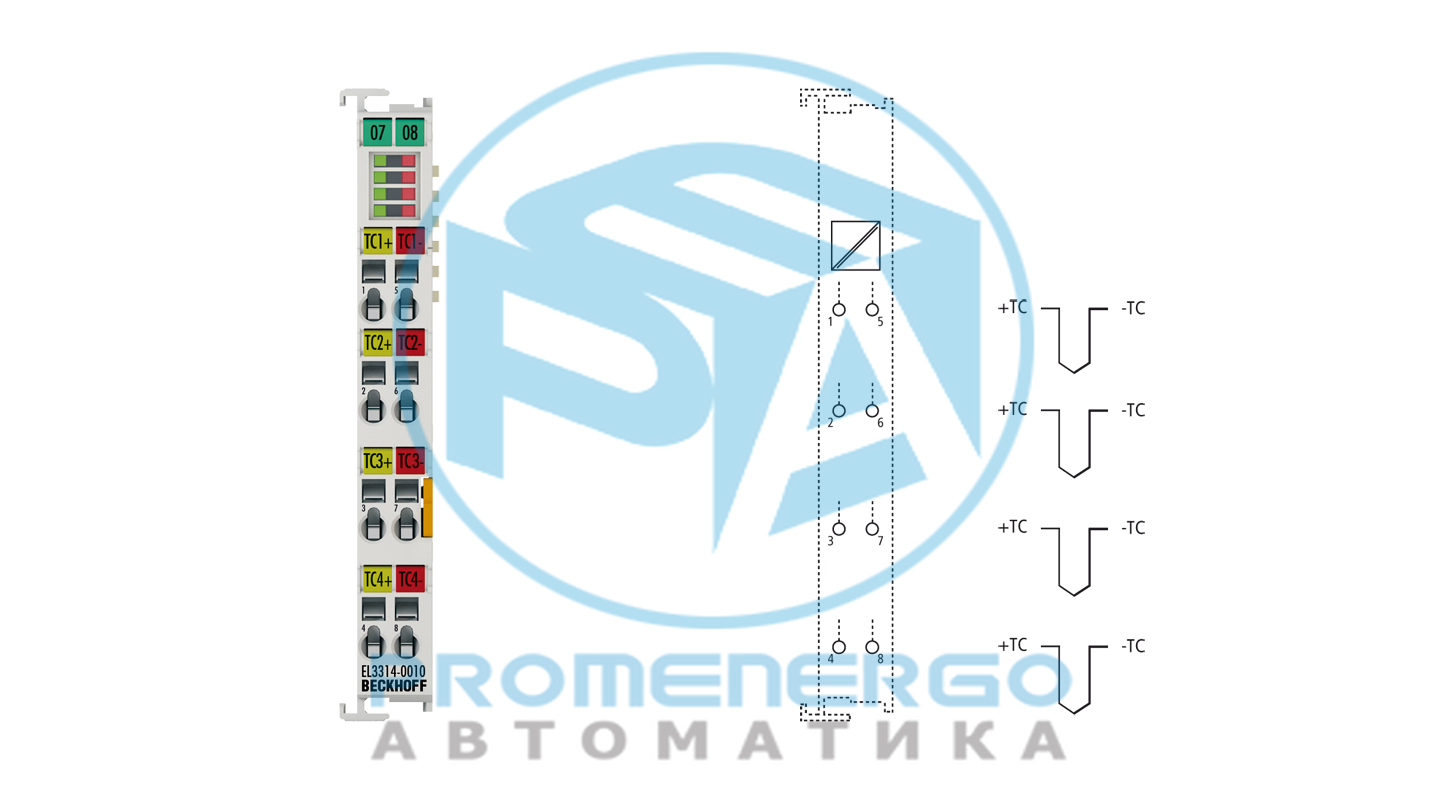

Клемма аналогового входа EL3314-0010 позволяет напрямую подключать четыре термопары. Схема терминала EtherCAT может управлять датчиками термопары...
Технические характеристики
Технические данные
| Количество входов | 4 |
|---|---|
| Источник питания | через электронный автобус |
| Распределенные часы | ??? |
| Частота среза входного фильтра | тип. 1 кГц |
| Технология подключения | 2-проводной |
| Время конвертации | ок. от 1,6 с до 12 мс, в зависимости от конфигурации и настроек фильтра, по умолчанию: прибл. 165 мс |
| Измерение напряжения | +/-78 мВ |
| Разрешение | 24 бита, настраиваемое представление: 0,1/0,01/0,001°C на цифру или 10 нВ на цифру |
| Измерение температуры (термопара) | тип B, C, E, J, K, L, N, R, S, T, U (настройка по умолчанию: тип K) |
| Неопределенность измерения (измерение температуры) | при температуре окружающей среды 23°С, с внутренним холодным спаем, по типу: В: +/-2,6°С; С: +/-2,2°С; Е: +/-1,6°С; Дж: +/-1,6°С; К: +/-1,6°С; Л: +/-1,5°С; Н: +/-1,6°С; Р: +/-2,2°С; S: +/-2,3°C; Т: +/-1,6°С; U: +/-1,5°C; более подробную информацию смотрите в документации |
| Неопределенность измерения (измерение напряжения) | при +/-78 мВ, температуре окружающей среды 23°C: < +/-0,06% (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 200 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | поканальное обнаружение обрыва провода, внутренний и внешний холодный спай, регулируемый встроенный фильтр |
| Масса | ок. 60 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 61000-6-2/EN 61000-6-4 |
| ЭМС устойчивость/излучение | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/переменная (см. документацию) |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
