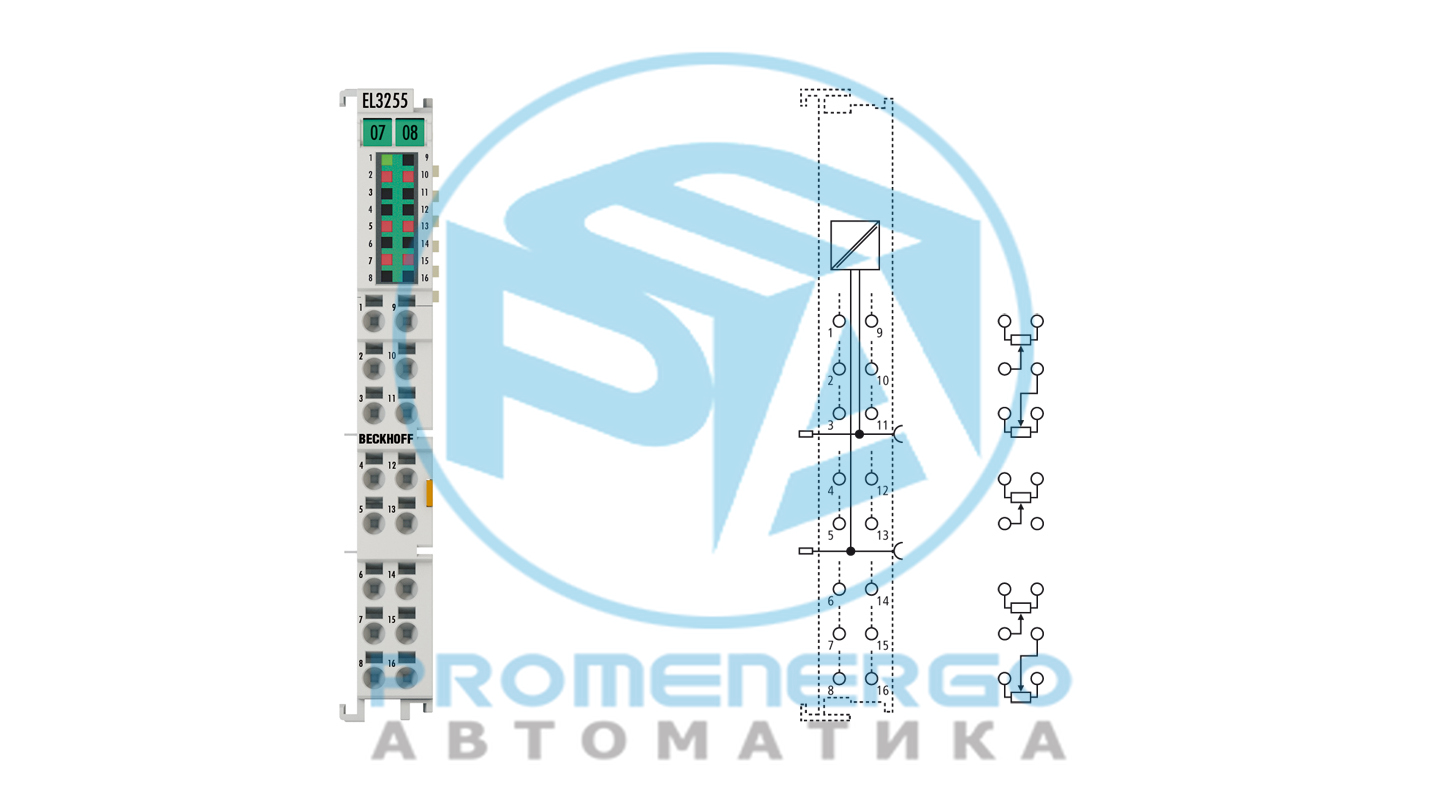

EL3255 | Терминал EtherCAT, 5-канальный аналоговый вход, потенциометр, 300x50 кОм, 16 бит
Терминал EtherCAT EL3255 позволяет подключать потенциометры напрямую. Стабилизированный источник питания в терминале и логометрические измерения...
Технические характеристики
Технические данные
| Количество входов | 5 |
|---|---|
| Заземление (вход) | односторонний |
| Источник питания | через силовые контакты |
| Распределенные часы | да |
| Потенциометр напряжения питания | тип. 10 В +/- 10 % |
| Внутреннее сопротивление | >> 100 кОм для подключения стеклоочистителя |
| Частота среза входного фильтра | тип. -3 дБ при 3 кГц и потенциометре 50 кОм. |
| Тип датчика | потенциометр 300 Ом 50 кОм |
| Выходной ток | макс. 0,3 А общий ток питания потенциометров |
| Обнаружение обрыва провода | да |
| Время конвертации | тип. 300-700 мкс, в зависимости от настроек, настройка по умолчанию: прибл. 500 мкс (5 каналов, фильтр отключен) |
| Диапазон измерения | потенциометр 300 Ом 50 кОм |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | < +/-0,5% (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Потребление тока | тип. 80 мА |
| Силовые контакты потребления тока | в зависимости от потенциометров, макс. 70 мА |
| Разрядность образа процесса | Входной сигнал 5 x 16 бит |
| Конфигурация | без настройки адреса, настройка через контроллер |
| Специальные возможности | распознавание обрыва цепи, контроль питания, активируемые фильтры, одновременное измерение каналов |
| Масса | ок. 70 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
