EL3218 | Терминал EtherCAT, 8-канальный аналоговый вход, температура, термометр сопротивления (Pt100), 16 бит, 3-проводное подключение
Клемма аналогового входа EL3218 обеспечивает прямое подключение восьми датчиков сопротивления по 3-проводной технологии шириной 24 мм (высокая плотность...
Технические характеристики
Технические данные

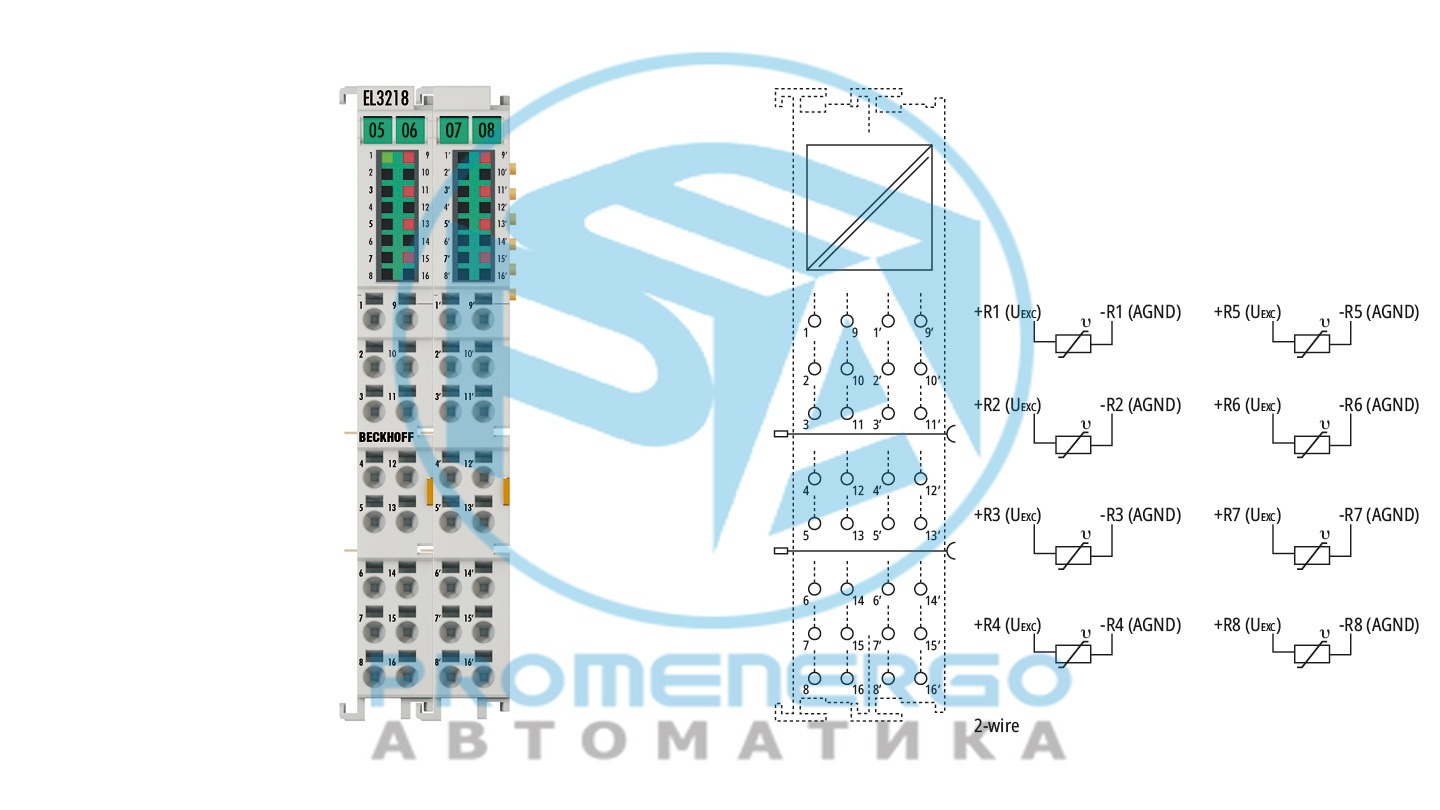

| Количество входов | 8 |
|---|---|
| Источник питания | через электронный автобус |
| Распределенные часы | ??? |
| Частота среза входного фильтра | тип. 1 кГц |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, измерение сопротивления (например, потенциометр, 10 Ом 4 кОм), датчики KTY (типы см. в документации) |
| Технология подключения | 2- или 3-проводной (по умолчанию: 3-проводной) |
| Время конвертации | ок. Настройка по умолчанию 170 мс |
| Диапазон измерения | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
| Измерение тока | < 0,5 мА (зависит от нагрузки) |
| Диапазон температур | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
| Разрешение | 0,1°C или 0,01°C на цифру |
| Ошибка измерения/неопределенность | < +/-0,5°C для датчиков Pt, 8 x 3-проводное подключение |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 120 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | встроенный цифровой фильтр, контроль предельных значений, технология переменного подключения |
| Масса | ок. 60 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 24 мм x 100 мм x 68 мм |
