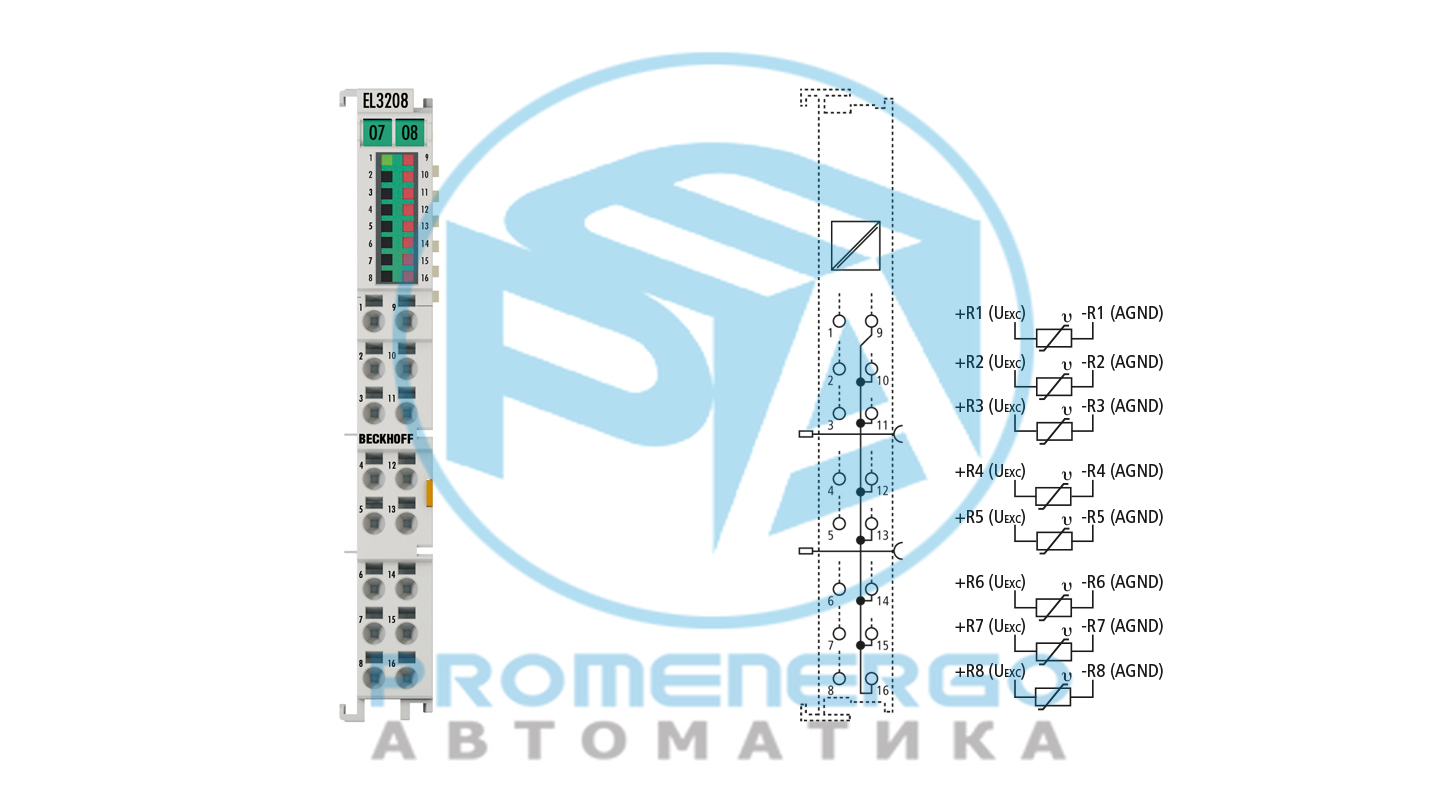

EL3208 | Терминал EtherCAT, 8-канальный аналоговый вход, температура, термометр сопротивления (Pt100), 16 бит
Аналоговая входная клемма EL3208 обеспечивает прямое подключение восьми датчиков сопротивления шириной до 12 мм (корпус высокой плотности). Измеренный...
Технические характеристики
Технические данные
| Количество входов | 8 |
|---|---|
| Источник питания | через электронный автобус |
| Распределенные часы | ??? |
| Частота среза входного фильтра | тип. 1 кГц |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, измерение сопротивления (например, потенциометр, 10 Ом 4 кОм), датчики KTY (типы см. в документации) |
| Технология подключения | 2-проводной |
| Время конвертации | ок. Настройка по умолчанию: 170 мс, настраиваемая: 3-1600 мс. |
| Диапазон измерения | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
| Измерение тока | < 0,5 мА (зависит от нагрузки) |
| Диапазон температур | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
| Разрешение | 0,1 °C на цифру |
| Ошибка измерения/неопределенность | < +/-0,5°C для датчиков Pt |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 140 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | встроенный цифровой фильтр, контроль предельных значений |
| Масса | ок. 60 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
