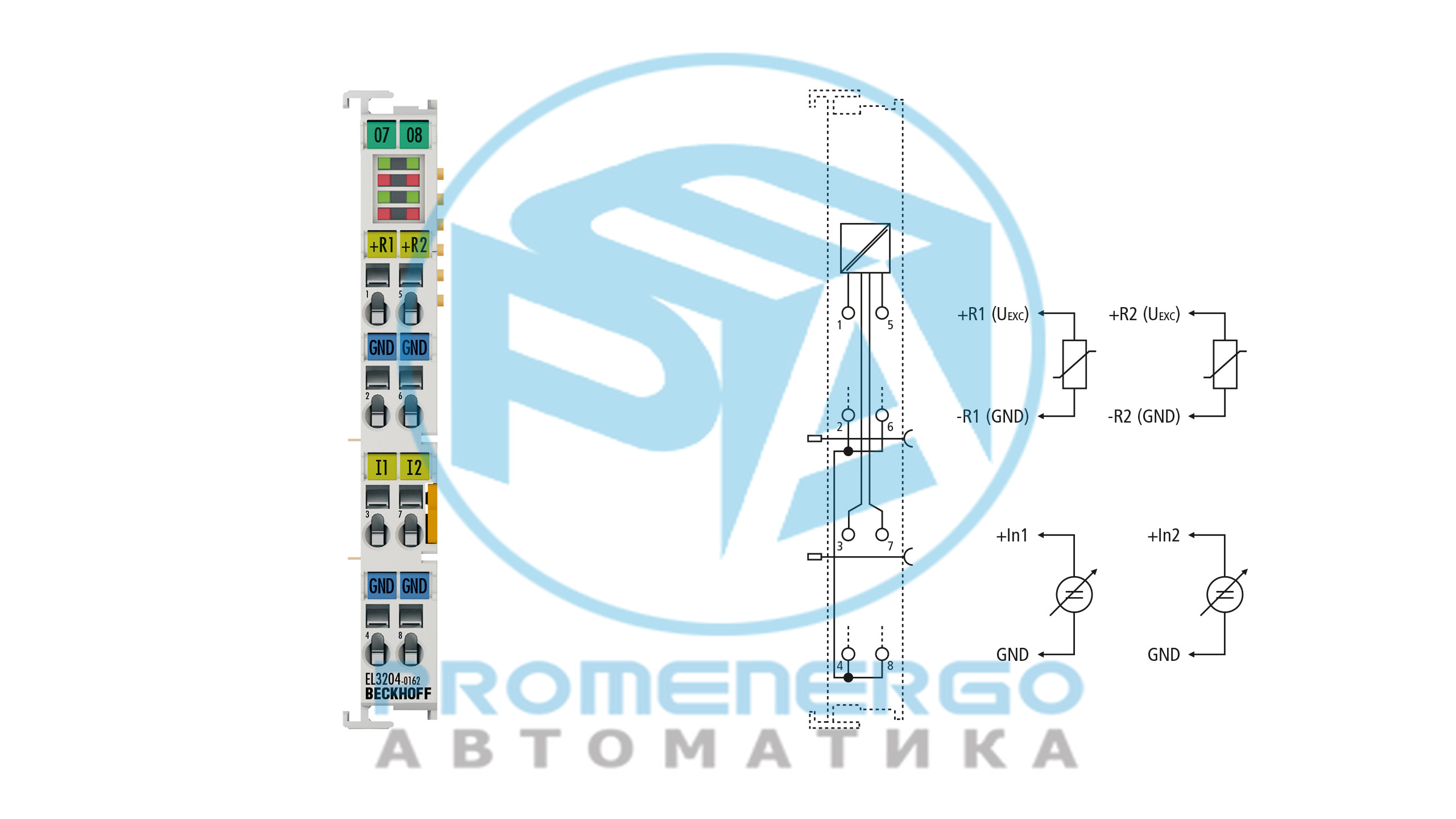

EL3204-0162 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, +/-10 В, RTD (Pt100), 12 бит, несимметричный
Клемма аналогового входа EL3204-0162 позволяет напрямую подключать датчики сопротивления для измерения температуры по двум каналам и одновременно...
Технические характеристики
Технические данные
| Количество входов | 2 x Pt100, 2 x -10...+10 В |
|---|---|
| Источник питания | через электронный автобус |
| Напряжение сигнала | -10/0...+10 В |
| Распределенные часы | ??? |
| Внутреннее сопротивление | > 130 кОм |
| Частота среза входного фильтра | тип. 1 кГц |
| Диэлектрическая прочность | макс. 30 В |
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, измерение сопротивления (например, потенциометр, 10 Ом 4 кОм), датчики KTY (типы см. в документации) |
| Технология подключения | 2-проводной |
| Время конвертации | Измерение RTD: настройка по умолчанию 85 мс, настраиваемая 2-800 мс, измерение напряжения: настройка по умолчанию 0,625 мс, настраиваемая, мультиплексная |
| Измерение тока | < 0,5 мА (зависит от нагрузки) |
| Диапазон температур | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
| Разрешение | Измерение RTD: 0,1°C или 0,01°C на цифру, измерение напряжения: 12 бит (16-битное представление, включая знак) |
| Ошибка измерения/неопределенность | Измерение термометра сопротивления: < +/-0,5°C для Pt-сенсоров, измерение напряжения: < +/-0,3% (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 130 мА |
| Силовые контакты потребления тока | ??? |
| Специальные возможности | встроенный цифровой фильтр, контроль предельных значений |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
