EL3201 | Терминал EtherCAT, 1-канальный аналоговый вход, температура, термометр сопротивления (Pt100), 16 бит
Аналоговая входная клемма EL3201 облегчает прямое подключение датчика сопротивления. Измеренное значение сопротивления может быть выведено напрямую...
Технические характеристики
Технические данные

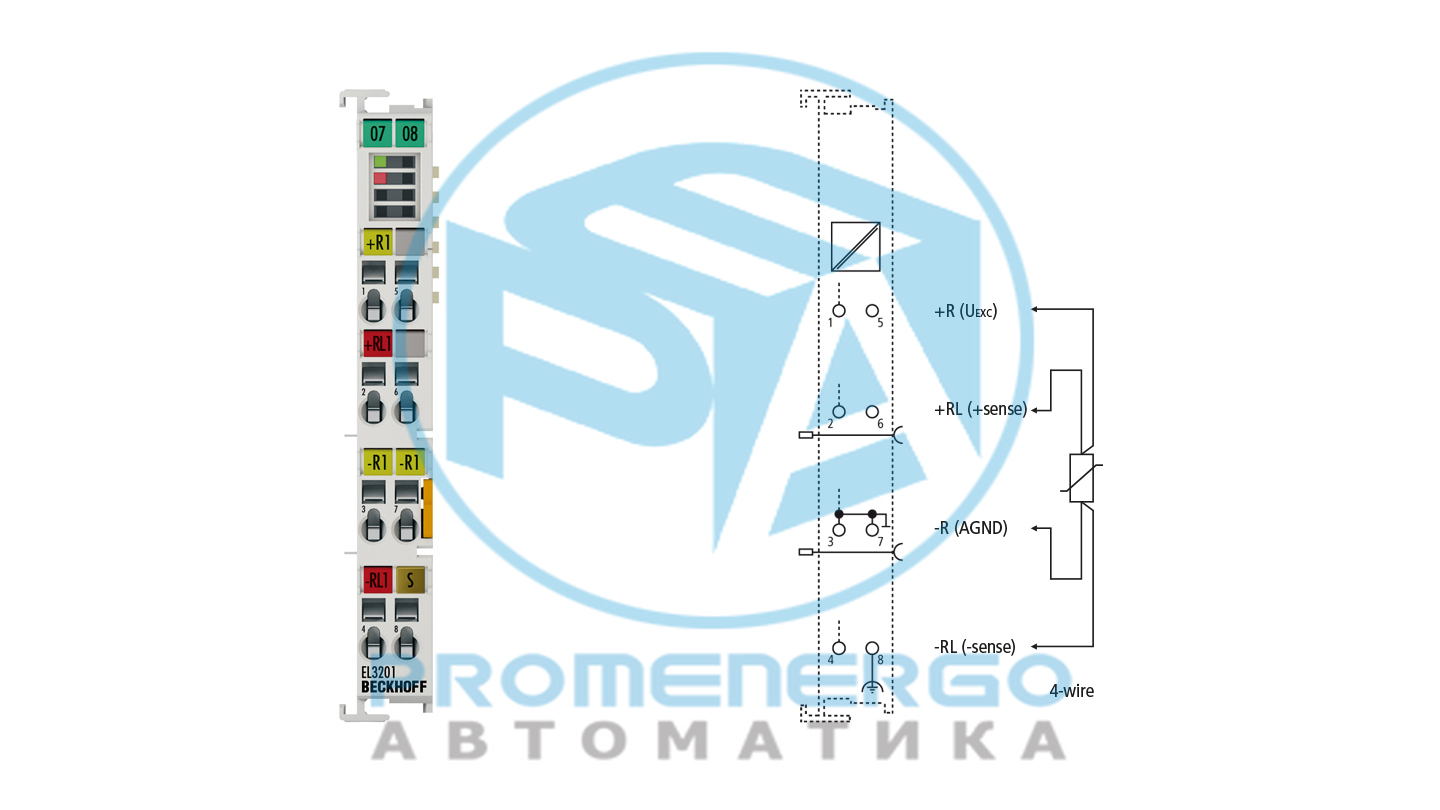

| Количество входов | 1 |
|---|
| Источник питания | через электронный автобус |
|---|
| Распределенные часы | ??? |
|---|
| Частота среза входного фильтра | тип. 1 кГц |
|---|
| Тип датчика | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, измерение сопротивления (например, потенциометр, 10 Ом 4 кОм), датчики KTY (типы см. в документации) |
|---|
| Технология подключения | 2-, 3-, 4-проводной (по умолчанию: 2-проводной) |
|---|
| Время конвертации | ок. Настройка по умолчанию 24 мс, настраиваемая 4-500 мс |
|---|
| Измерение тока | < 0,5 мА (зависит от нагрузки) |
|---|
| Диапазон температур | -200...+850°С (Pt датчики); -60...+250°C (никель-сенсоры) |
|---|
| Разрешение | 0,1 °C на цифру |
|---|
| Ошибка измерения/неопределенность | < +/-0,5°C для датчиков Pt |
|---|
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
|---|
| Потребление тока | тип. 190 мА |
|---|
| Силовые контакты потребления тока | ??? |
|---|
| Разрядность образа процесса | 1 x 32-битный вход RTD |
|---|
| Специальные возможности | встроенный цифровой фильтр, контроль предельных значений, технология переменного подключения |
|---|
| Масса | ок. 60 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL3201 | Терминал EtherCAT, 1-канальный аналоговый вход, температура, термометр сопротивления (Pt100), 16 бит |
|---|
| ES3201 | Терминал EtherCAT, 1-канальный аналоговый вход, температура, термометр сопротивления (Pt100), 16 бит, сменный уровень проводки |
|---|
