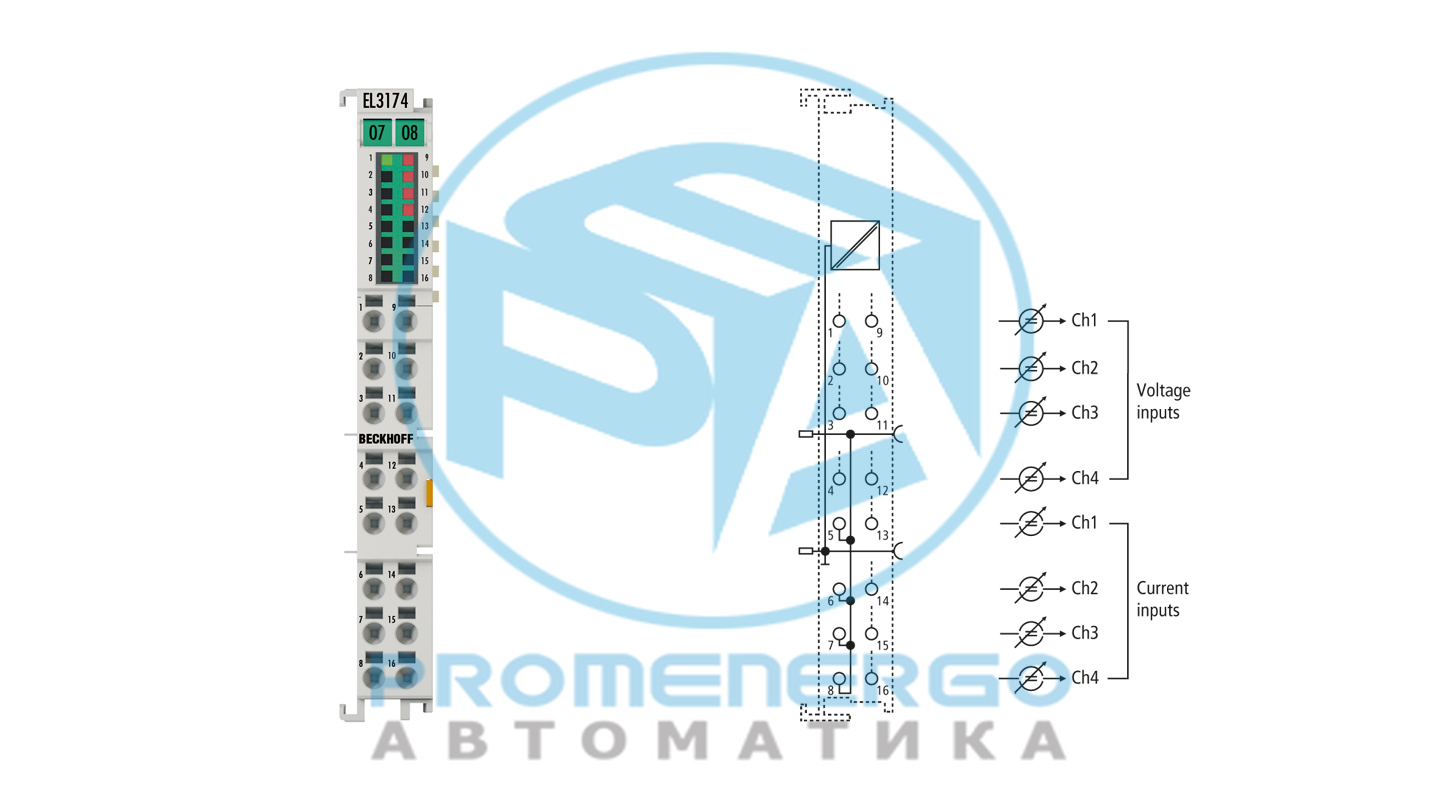

EL3174 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит Предпочтительный тип
Клемма аналогового входа EL3174 имеет четыре индивидуально настраиваемых входа. Могут обрабатываться сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА...
Технические характеристики
Технические данные
| Количество входов | 4 |
|---|---|
| Заземление (вход) | напряжение: дифференциальное, ток: несимметричный |
| Источник питания | через электронный автобус |
| Коэффициент передискретизации | ??? |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Внутреннее сопротивление | > 200 кОм | тип. 85 О(C) |
| Частота среза входного фильтра | 5 кГц |
| Синфазное напряжение U CM | макс. 35 В (измерение напряжения) |
| Диэлектрическая прочность | макс. 30 В (измерение тока) |
| Время конвертации | минимум 150 мкс |
| Диапазон измерения, номинальный | -10/0...+10 В | -20/0/+4...+20 мА |
| Диапазон измерения, технический | -10,73...+10,73 В | -21,47...+21,47 мА |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | < +/-0,3% (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Потребление тока | тип. 180 мА |
| Силовые контакты потребления тока | зависящий от нагрузки |
| Разрядность образа процесса | входы: 16 байт |
| Конфигурация | нет адреса или настройки конфигурации |
| Специальные возможности | Параметрируемый U/I, расширенный диапазон, стандартный и компактный образ процесса, активируемые КИХ/БИХ-фильтры |
| Масса | ок. 65 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx, cFMus |
| Маркировка Ex | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I, раздел 2, группы A, B, C, D Класс I, зона 2, AEx ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
