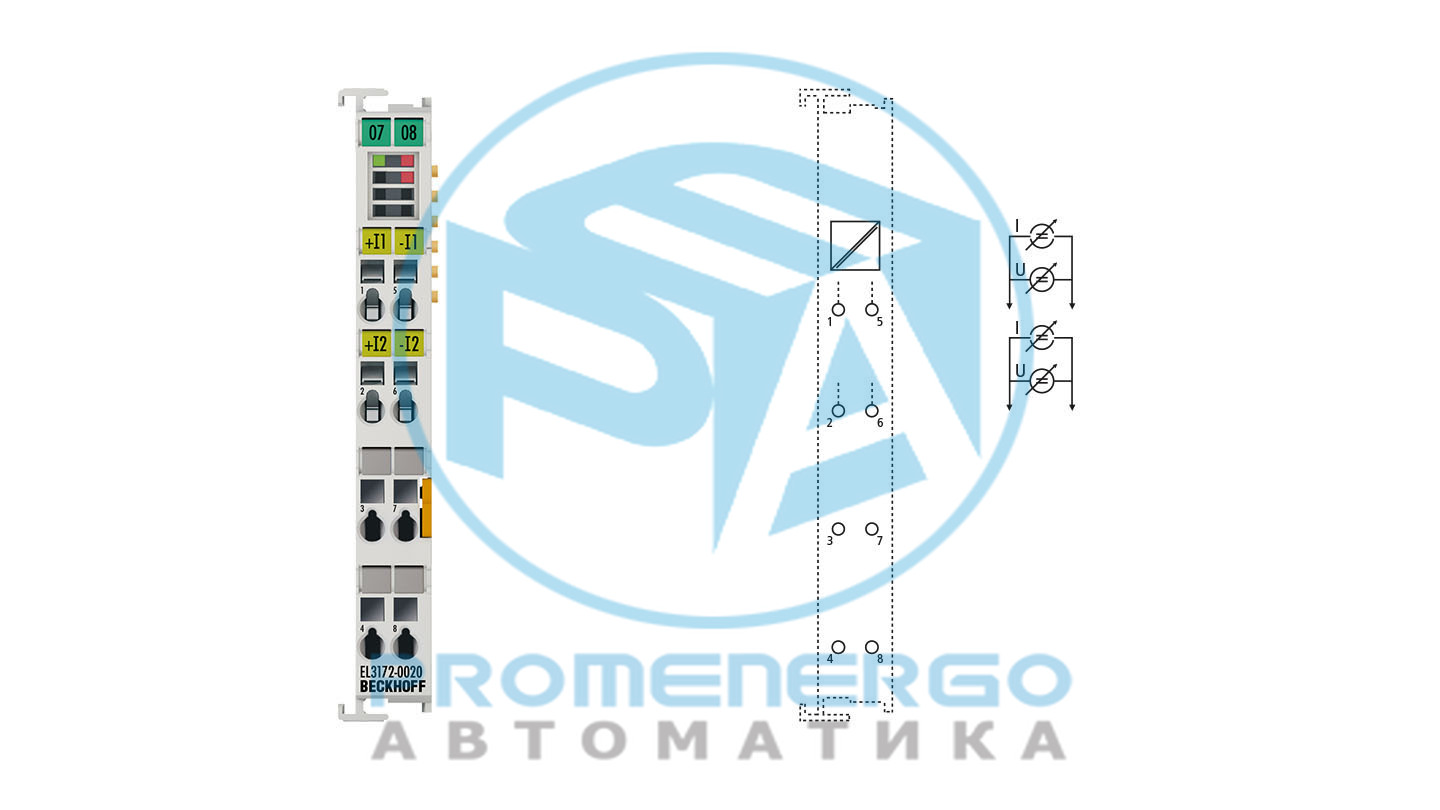

EL3172-0020 | Терминал EtherCAT, 2-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, дифференциальный, гальванически изолированный, заводская калибровка Новый
EL3172-0020 - это версия EL3172, откалиброванная на заводе. Аналоговый входной терминал EL3172-0020 дополняет EL3174, таким образом, он является 2-канальным и 4-канальным...
Технические характеристики
Технические данные
| Количество входов | 2 |
|---|---|
| Заземление (вход) | дифференциал |
| Источник питания | через электронный автобус |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Внутреннее сопротивление | > 200 кОм | тип. 85 О(C) |
| Частота среза входного фильтра | 5 кГц |
| Синфазное напряжение U CM | макс. 50 В (измерение напряжения и тока) |
| Диэлектрическая прочность | макс. 30 В (измерение тока) |
| Время конвертации | минимум 150 мкс |
| Диапазон измерения, номинальный | -10/0...+10 В | -25/-20/0/+4...+20/25 мА |
| Диапазон измерения, технический | -10,73...+10,73 В | -26,82...+26,82 мА |
| Разрешение | 16 бит (включая знак) |
| Ошибка измерения/неопределенность | < +/-0,2% (при 25°C +/-5°C или в противном случае < +/-0,3% относительно значения полной шкалы) |
| Сертификат калибровки (аналог) | заводская калибровка |
| Электрическая изоляция | канал/шина и канал/канал: функциональное разделение Типовое испытание 707 В пост. тока |
| Потребление тока | тип. 150 мА |
| Разрядность образа процесса | входы: 16 байт |
| Конфигурация | нет адреса или настройки конфигурации |
| Специальные возможности | Параметрируемый U/I, расширенный диапазон, стандартный и компактный образ процесса, активируемые КИХ/БИХ-фильтры, с сертификатом калибровки |
| Масса | ок. 65 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
