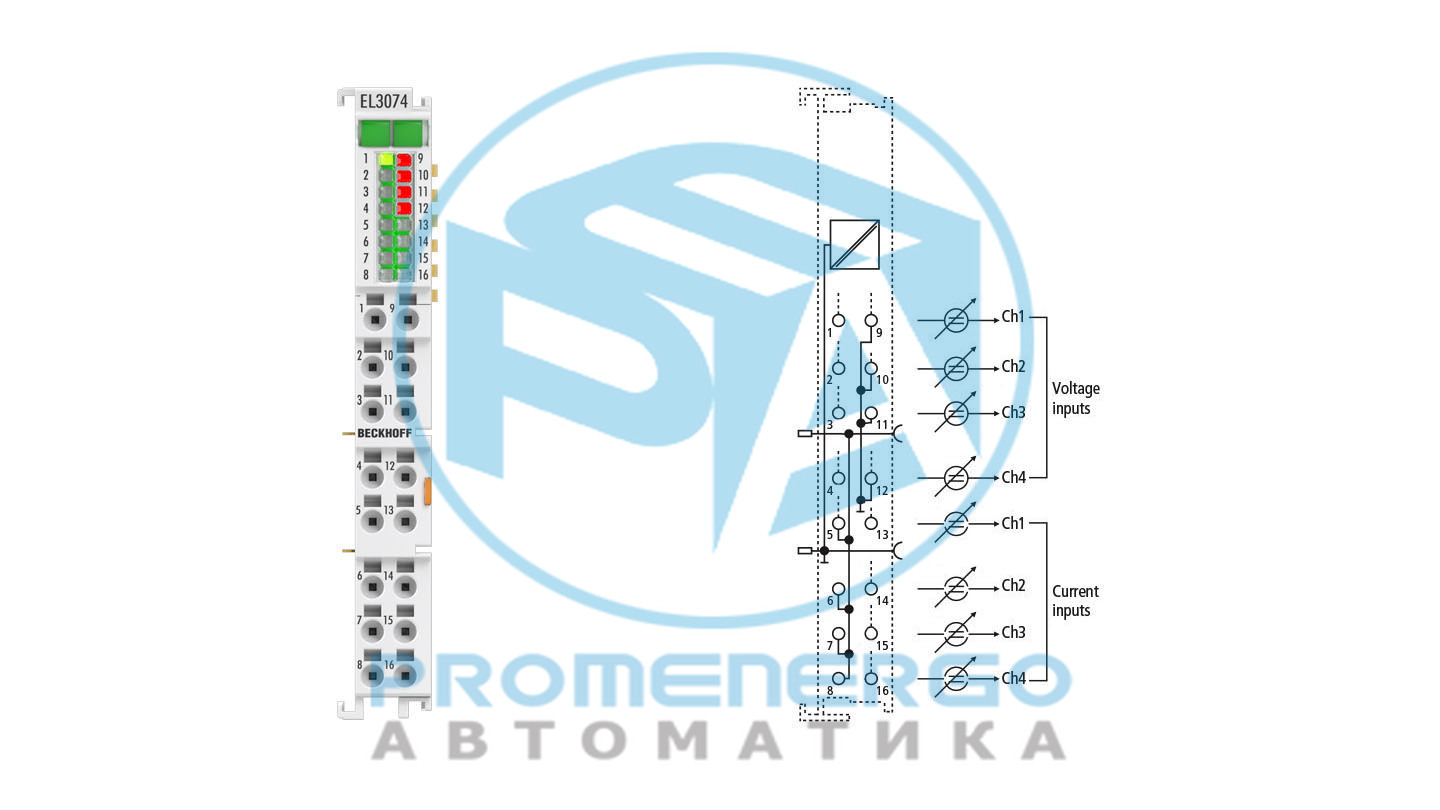

EL3074 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, несимметричный, 2 тыс. выборок в секунду Предпочтительный тип
EL3074 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, несимметричный, 2 тыс. выборок в секунду Предпочтительный тип
Клеммы аналогового ввода EL3072, EL3074 и EL3078 представляют собой универсальные входные модули 10 В/20 мА 16-битного класса для простых задач управления. Входные сигналы...
Технические характеристики
Технические данные
Количество входов
4
Функция
измерение напряжения, измерение тока
Электропроводка
2-проводной
Заземление (вход)
односторонний
Макс. частота дискретизации
мин. 500 мкс (макс. 2 тыс. выборок в секунду) на канал
Тип выборки
мультиплекс, ок. Задержка между каналами 60 мкс
Внутреннее сопротивление
напряжение: тип. > 200 кОм, ток: тип. 85 О(C)
Частота среза входного фильтра
1 кГц
Время подъема
тип. 3 мс (0-90%)
Диэлектрическая прочность
макс. 30 В (измерение напряжения и тока)
Защита от перегрузки по току
тип. < 50 мА
Диапазон измерения, номинальный
-10/0...+10 В | -20/0/+4...+20 мА
Диапазон измерения, технический
-10,73...+10,73 В | -21,47...+21,47 мА
Разрешение
16 бит (включая знак)
Ошибка измерения/неопределенность
< +/-0,3% (относительно значения полной шкалы)
Электрическая изоляция | Канал/канал
нет
Технические данные
Источник питания
через электронный автобус
Распределенные часы
???
Электрическая изоляция
канал/E-шина: функциональное разделение Типовое испытание 707 В пост. тока
Потребление тока
тип. 95 мА
Специальные возможности
Параметрирование U/I, ExtendedRange 107 %, стандартное и компактное изображение процесса, активируемый КИХ/БИХ-фильтр
Масса
ок. 65 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Относительная влажность
95%, без конденсата
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.
IP20/переменная
Разрешения/маркировка
CE, УЛ, ДНВ
Данные о жилье
Форма дизайна
Корпус HD (высокая плотность) с сигнальными светодиодами
Материал
поликарбонат
Установка
на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощью
двойной слот и ключевое соединение
Маркировка
маркировка серии BZxxxx
Электропроводка
одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой
