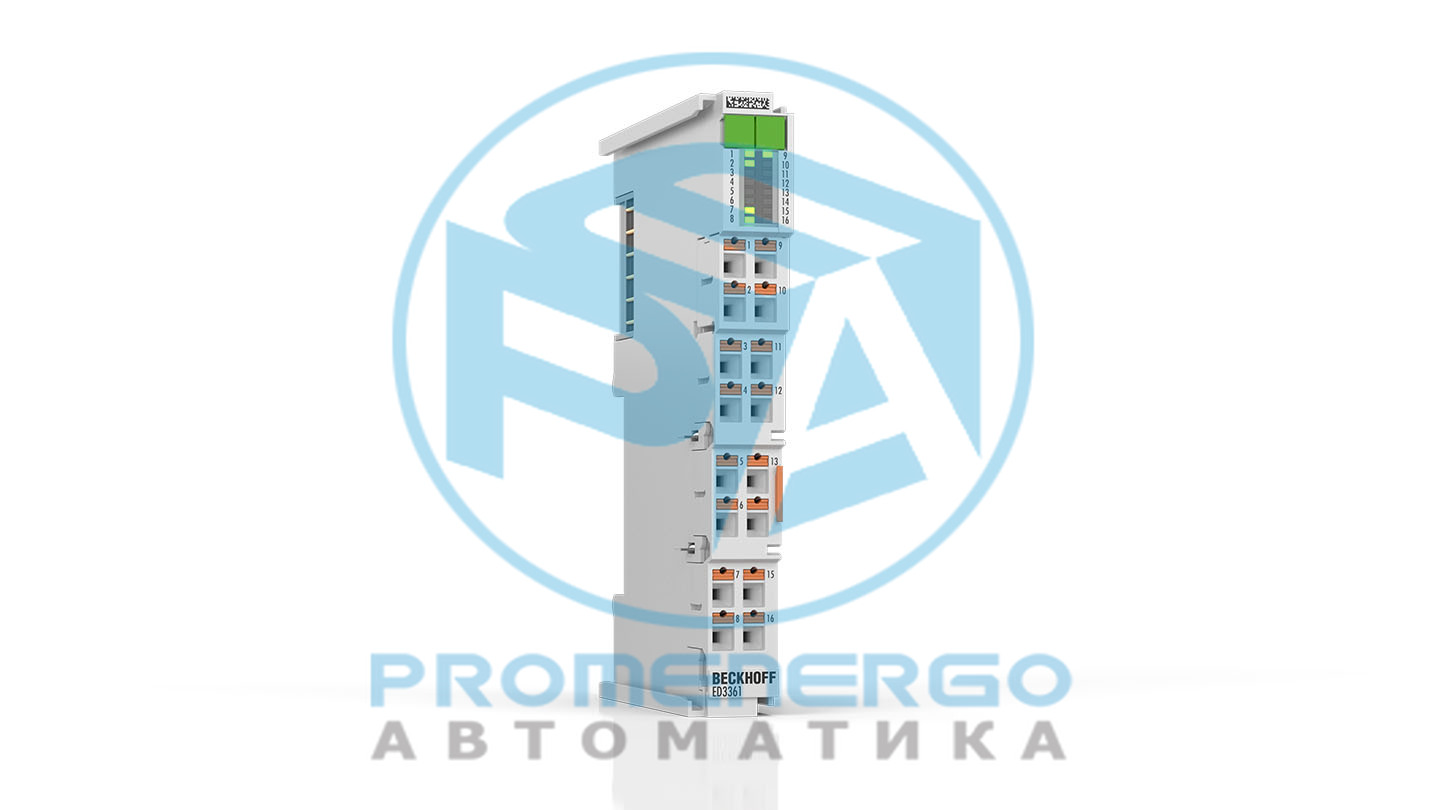

ЭД3361 | Терминал EtherCAT, 1-канальный аналоговый вход, измерительный мост, полный мост, 24 бита, push-in, питание датчика 5/10 В постоянного тока, с 1 цифровым входом, 1 цифровым выходом Новый

Клемма аналогового входа ED3361 обеспечивает прямое подключение резистивного моста (тензодатчика - SG) или тензодатчика с использованием 4-проводного или 6-проводного соединения...

Технические характеристики

Общий

Количество каналов | Общий1
Протокол внутренней связиEtherCAT

Аналоговый вход

Количество каналов1
Тип датчикатензодатчик, тензодатчики
Технология подключения4-проводной, 6-проводной
Разрешение | Технический24 бит
Разрешение | Данные процесса18,34... нВ/В
Представительство | Данные процессаРЕАЛ32, ЦЕЛОЕ16, ЦЕЛОЕ32
Метод преобразования АЦПдельта-сигма
Тип конверсииодновременный
Время конвертациимин. 100 мкс
Коэффициент конверсиимакс. 10 кспс
Диапазон сигнала | U-мост+/-20 мВ, +/-75 мВ, +/-4 В
Диапазон сигнала | U Bridge, значение полной шкалы (FSV)20 мВ, 75 мВ, 4 В
Диапазон сигнала | Ю Чувство+/-5 В, +/-10 В, +/-12 В
Диапазон сигнала | U Sense, значение полной шкалы (FSV)5 В, 10 В, 12 В
Внутреннее сопротивление/импеданс | U-мостмин. 5 М ¦
Внутреннее сопротивление/импеданс | Ю Чувствомин. 5 М ¦
Наземная ссылкадифференциал
Процедура измерениялогометрический
Частота среза входного фильтра10 кГц
Диэлектрическая прочностьмакс. 30 В
Точность/неопределенность | Из ФСВ< ?+/-0.05%
Поставка датчиков | Выходное напряжение5 В постоянного тока/10 В постоянного тока
Поставка датчиков | Выходной токмакс. 100 мА
Обнаружение обрыва проводада

Цифровой вход

Количество каналов1
Функциятриггерный вход
Технология подключения2-проводной
Диапазон сигнала | Технический3,3-28,8 В постоянного тока
Спецификациябеспотенциальный
Напряжение сигнала ?0?0-1,5 В постоянного тока
Напряжение сигнала ?1?2,5-30 В постоянного тока
Входной фильтр2,5 мкс
Входной ток3 мА

Цифровой выход

Количество каналов1
Функциятриггерный выход
Тип нагрузкиомический
Технология подключения2-проводной
Спецификациябеспотенциальный
Диапазон сигнала | Номинальныймакс. 24 В постоянного тока
Диапазон сигнала | Техническиймакс. 28,8 В постоянного тока
Выходной токмакс. 150 мА
Время переключения | Т ВКЛтип. 1,4 мс
Время переключения | Т ВЫКЛ.тип. 0,2 мс
Отключение энергии | Индуктивный< 100 мДж

XFC

Распределенные часынет
Временная метканет
Передискретизациянет

Питание и электрическая изоляция

Электроника | Напряжение питаниячерез электронный автобус
Электронный автобус | Текущее потреблениетип. 90 мА
Силовые контакты | Входное напряжение24 В постоянного тока (-15%/+20%)
Силовые контакты | Текущая пропускная способностьмакс. 10 А
Силовые контакты | Текущее потреблениезависящий от нагрузки
Силовые контакты | Выходное напряжениесоответствует Силовым контактам | Входное напряжение
Электрическая изоляция | Канал/шинафункциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура-25...+60°С
Температура хранения-40...+85°С
Относительная влажность95%, без конденсата
Положение установкипеременная

Стандарты и одобрения

Устойчивость к вибрациисоответствует EN 60068-2-6
Ударопрочностьсоответствует EN 60068-2-27
Устойчивость к ЭМСсоответствует EN 61000-6-2
ЭМС-излучениесоответствует EN 61000-6-4
МаркировкаCE
РазрешенияUL (в стадии подготовки)

Данные о жилье

Массаок. 60 г
Степень защитыIP20
Материалполикарбонат
Размеры | Ширина (одинарная)15 мм
Размеры | Ширина (в сложенном виде)12 мм
Размеры | Высота100 мм
Размеры | Глубина65 мм
Установка | Терминал/задняя стенкаDIN-рейка, 35 мм (EN 60715)
Установка | Терминал/терминалдвойной слот и ключевое соединение
Подключаемый уровень проводкинет
Механизм подключениявставной
Сечение соединения | Сплошная проволока0,08...1,5 мм2
Сечение соединения | Многожильный провод0,25...1,5 мм2
Сечение соединения | С наконечником0,14...0,75 мм2
Сечение соединения AWG | Сплошная проволокаAWG28...16
Сечение соединения AWG | Многожильный проводAWG22...16
Сечение соединения AWG | С наконечникомAWG26...19
Длина зачистки8...9 мм
Силовой контакт | «+» (слева)да
Силовой контакт | «+» (справа)да
Силовой контакт | "-" (левый)да
Силовой контакт | "-" (верно)да
Силовой контакт | «» (слева)нет
Силовой контакт | «» (справа)нет
Вставной замок для силового контакта «?»да
