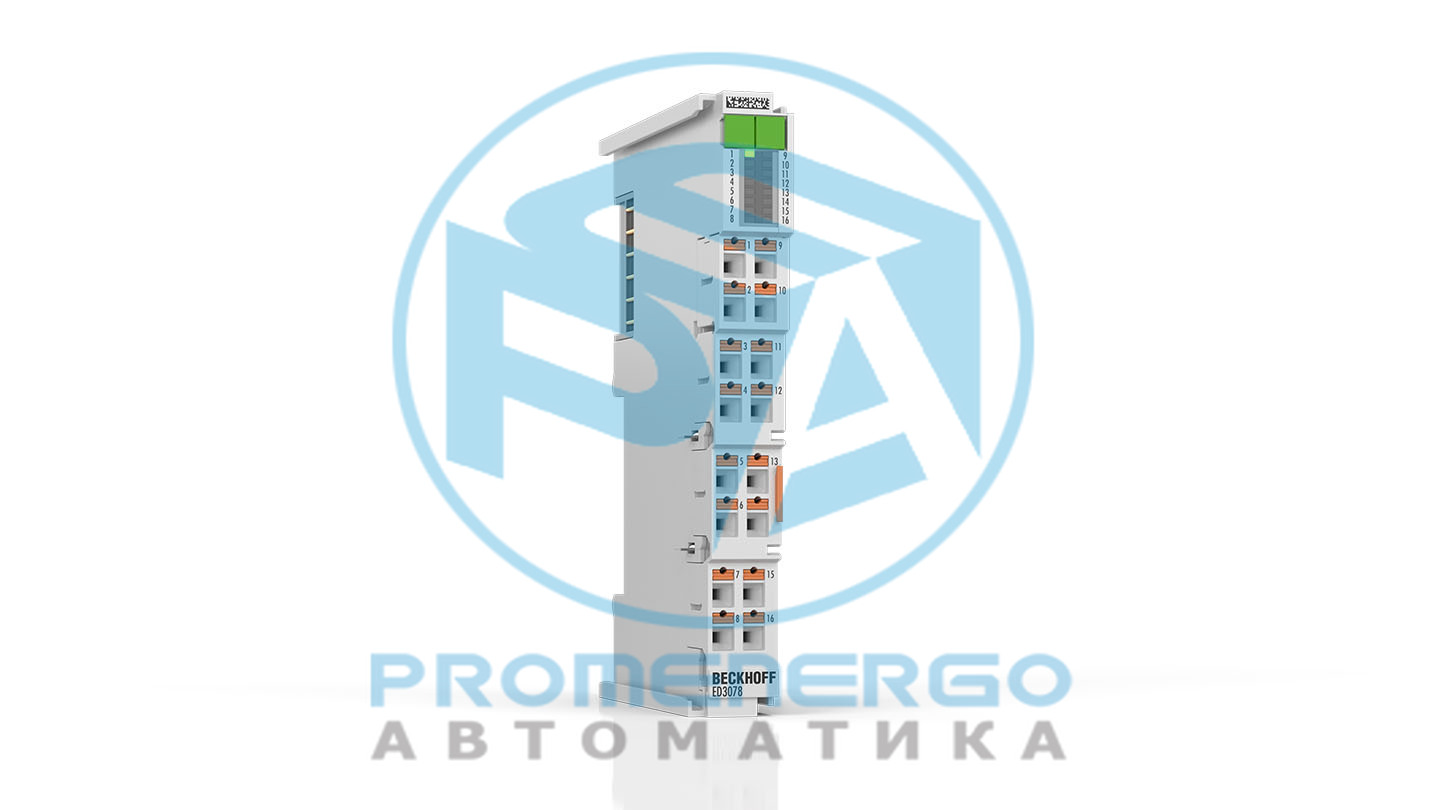

ЭД3078 | Терминал EtherCAT, 8-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, небалансный, 2 канала в секунду, вставной Новый предпочтительный тип
ЭД3078 | Терминал EtherCAT, 8-канальный аналоговый вход, многофункциональный, +/-10 В, +/-20 мА, 16 бит, небалансный, 2 канала в секунду, вставной Новый предпочтительный тип
Аналоговая входная клемма ED3078 представляет собой универсальный входной модуль 10 В/20 мА 16-битного класса для простых задач управления. Входные сигналы в диапазоне -10/0...+10...
Технические характеристики
Общий
Количество каналов | Общий
8
Протокол внутренней связи
EtherCAT
Аналоговый вход
Количество каналов
макс. 8
Технология подключения
2-проводной
Разрешение | Технический
16 бит, включая знак
Разрешение | Данные процесса
327,67...мкВ
Представительство | Данные процесса
РЕАЛ32, ЦЕЛОЕ16
Метод преобразования АЦП
САР
Тип конверсии
мультиплекс
Время конвертации
мин. 500 мкс на канал
Коэффициент конверсии
макс. 2 кпс на канал
Диапазон сигнала | Номинальный
-10...+10 В, 0...10 В
Диапазон сигнала | Технический
-10,73...+10,73 В
Диапазон сигнала | Полное значение шкалы (FSV)
10 В
Внутреннее сопротивление/импеданс
тип. > 220 тыс. евро
Наземная ссылка
односторонний
Диапазон частот | Входной сигнал
переменная
Частота среза входного фильтра
1 кГц
Диэлектрическая прочность
+/-30 В
Точность/неопределенность | Из ФСВ
< ?+/-0.2%
Обнаружение обрыва провода
нет
Количество каналов
макс. 8
Технология подключения
2-проводной, 3-проводной, 4-проводной
Разрешение | Технический
16 бит, включая знак
Разрешение | Данные процесса
655,35... нет данных
Представительство | Данные процесса
РЕАЛ32, ЦЕЛОЕ16
Метод преобразования АЦП
САР
Тип конверсии
мультиплекс
Время конвертации
мин. 500 мкс на канал
Коэффициент конверсии
макс. 2 кпс на канал
Диапазон сигнала | Номинальный
-20...+20 мА, 0...20 мА, 4...20 мА
Диапазон сигнала | Технический
-21,47...+21,47 мА
Диапазон сигнала | Полное значение шкалы (FSV)
20 мА
Внутреннее сопротивление/импеданс
тип. 50 ¦
Наземная ссылка
односторонний
Диапазон частот | Входной сигнал
переменная
Частота среза входного фильтра
1 кГц
Защита от перегрузки по току
тип. 50 мА
Диэлектрическая прочность
+/-30 В
Точность/неопределенность | Из ФСВ
< ?+/-0.2%
Обнаружение обрыва провода
нет
XFC
Распределенные часы
нет
Временная метка
нет
Передискретизация
нет
Питание и электрическая изоляция
Электроника | Напряжение питания
через электронный автобус
Электронный автобус | Текущее потребление
тип. 100 мА
Силовые контакты | Входное напряжение
макс. 24 В постоянного тока (+20%)
Силовые контакты | Текущая пропускная способность
макс. 10 А
Силовые контакты | Текущее потребление
???
Силовые контакты | Выходное напряжение
соответствует Силовым контактам | Входное напряжение
Электрическая изоляция | Канал/канал
нет
Электрическая изоляция | Канал/шина
функциональный, 707 В пост. тока (типовое испытание)
