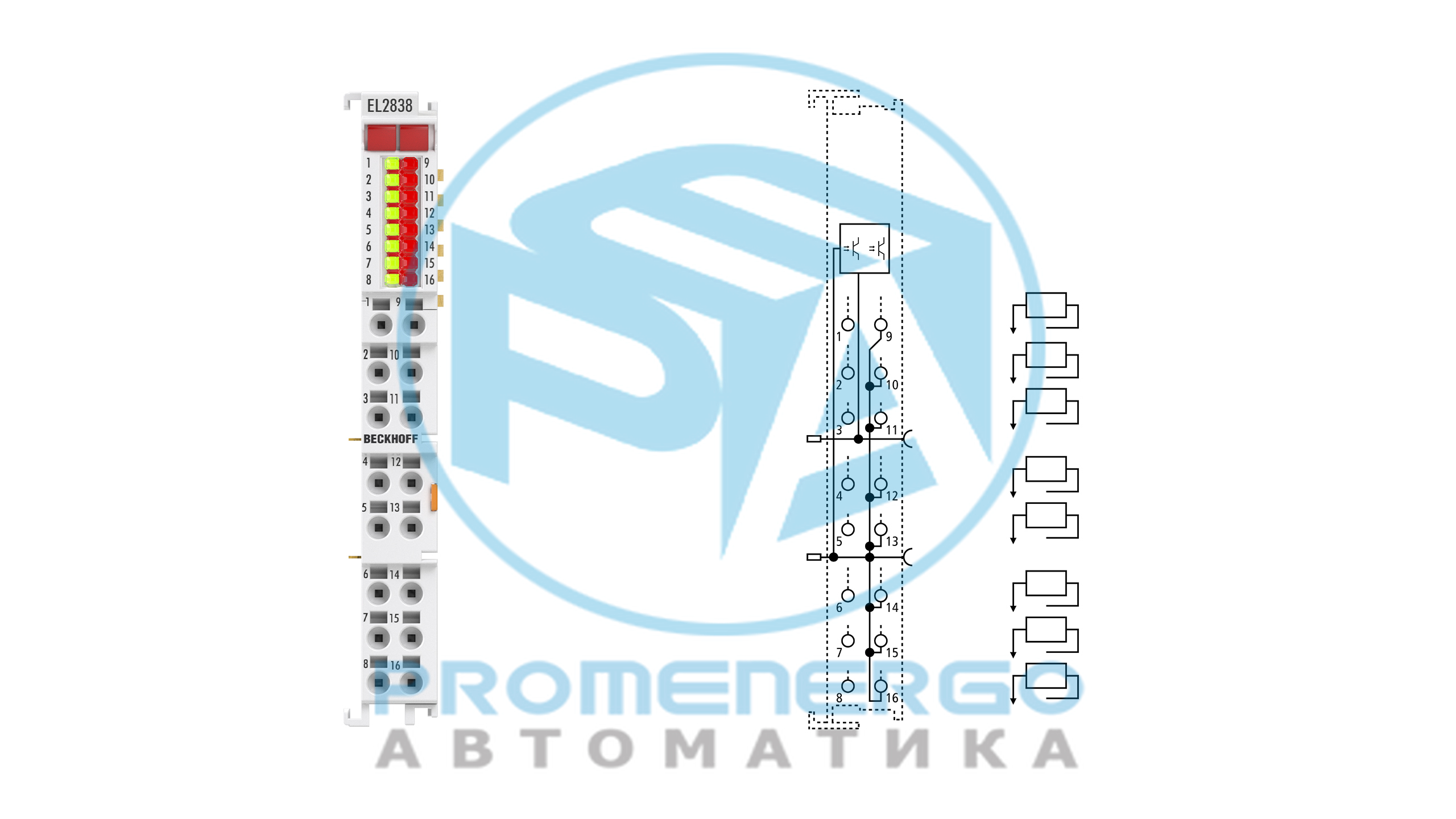

EL2838 | Терминал EtherCAT, 8-канальный цифровой выход, 24 В пост. тока, 2 А, с диагностикой каналов
Клемма цифрового выхода EL2838 соединяет двоичные сигналы управления устройства автоматизации с исполнительными механизмами на уровне процесса с электрической изоляцией...
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|---|
| Количество выходов | 8 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Тип нагрузки | омический, индуктивный, емкостный |
| Распределенные часы | ??? |
| Макс. выходной ток | макс. 2 А (устойчивость к короткому замыканию) на канал (>= 10 А) |
| Выходной каскад | push (переключатель верхнего плеча) |
| Ток короткого замыкания | тип. < 12 А |
| Защита от обратной полярности | да |
| Энергия выключения | < 1,3 Дж/канал |
| Время переключения | тип. T ON : 50 мкс, тип. T ВЫКЛ: 140 мкс |
| Потребление тока | тип. 85 мА |
| Силовые контакты потребления тока | тип. 15 мА + нагрузка |
| Разрядность образа процесса | 8-битный выход, 8-битная диагностика |
| Конфигурация | нет адреса или настройки конфигурации |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | Диагностика через данные процесса и светодиод: Перегрузка (поканально) |
| Масса | ок. 50 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
