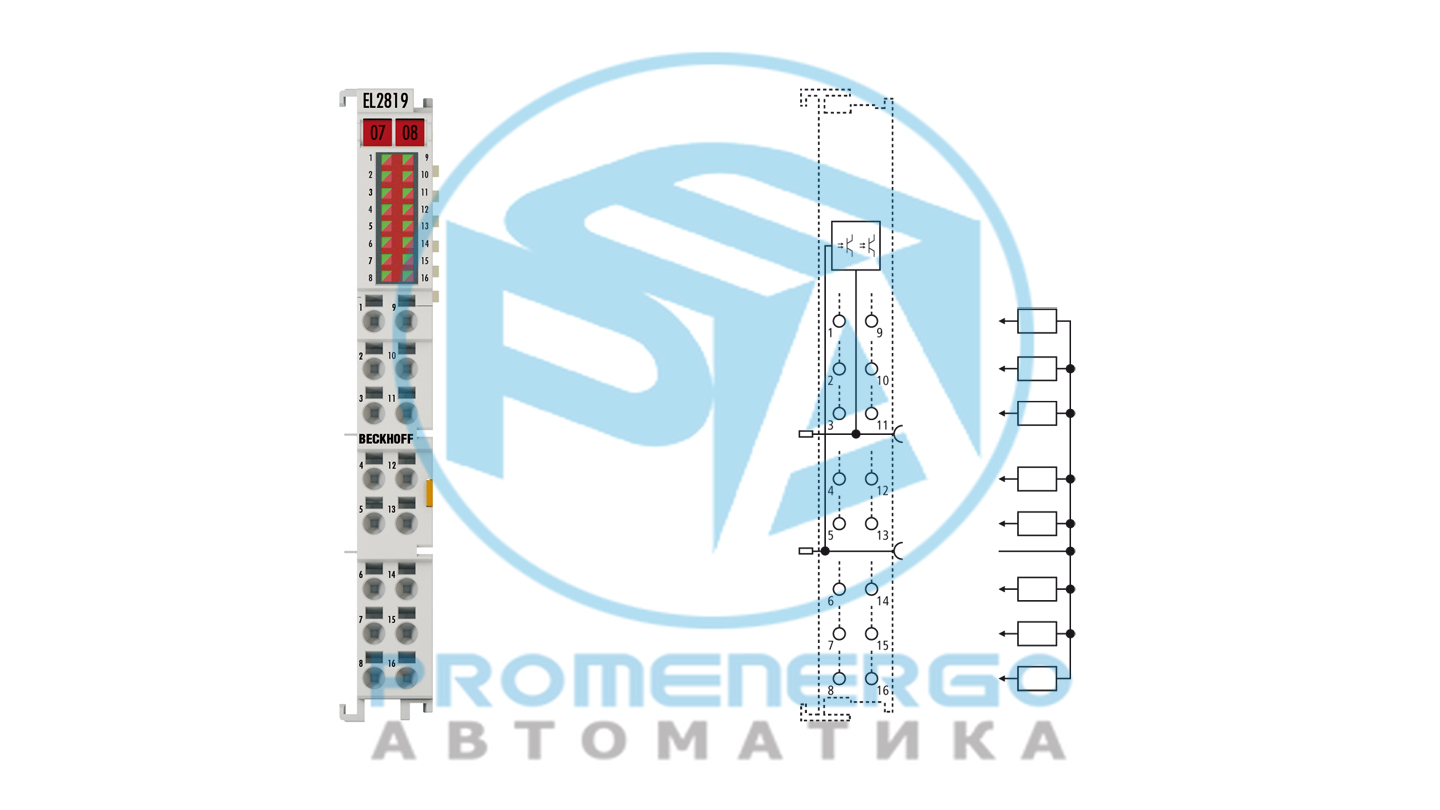

EL2819 | Терминал EtherCAT, 16-канальный цифровой выход, 24 В постоянного тока, 0,5 А, с расширенной диагностикой
Клемма цифрового выхода EL2819 соединяет двоичные управляющие сигналы 24 В постоянного тока от устройства автоматизации с исполнительными механизмами на уровне процесса с...
Технические характеристики
Технические данные
| Технология подключения | 1-проводной |
|---|---|
| Количество выходов | 16 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Распределенные часы | ??? |
| Макс. выходной ток | 0,5 А (устойчивость к короткому замыканию) на канал |
| Выходной каскад | push (переключатель верхнего плеча) |
| Ток короткого замыкания | тип. < 1 А |
| Защита от обратной полярности | да |
| Энергия выключения | < 150 мДж/канал |
| Потребление тока | тип. 90 мА |
| Силовые контакты потребления тока | тип. 50 мА + нагрузка |
| Разрядность образа процесса | 16-битный выход и диагностика |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | диагностика через данные процесса и светодиод: перегрев, сбой питания, короткое замыкание (на канал) |
| Масса | ок. 70 г |
| Рабочая температура | -25...+55°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ, ДНВ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
