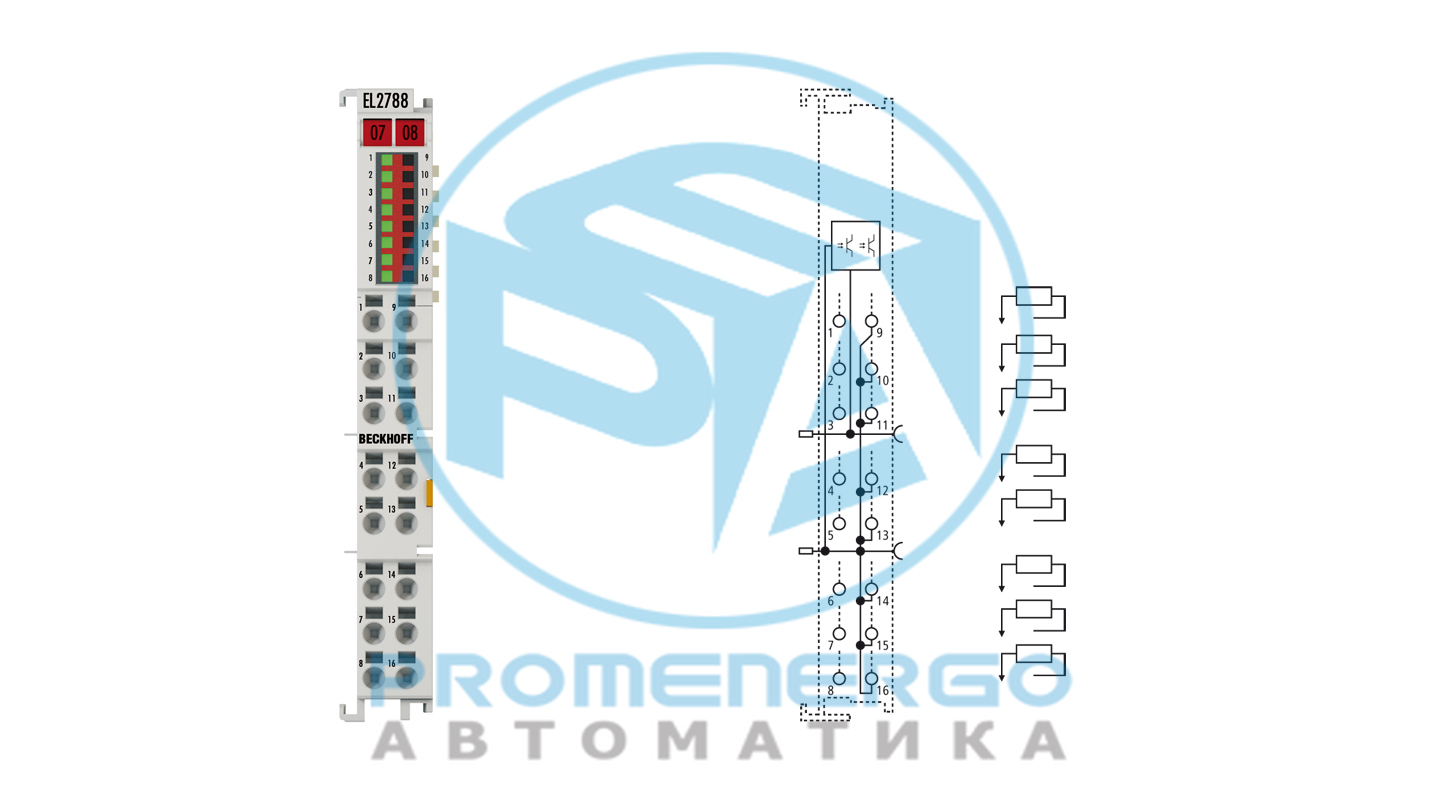

EL2788 | Терминал EtherCAT, 8-канальный твердотельный релейный выход, 30 В переменного тока, 48 В постоянного тока, 2 А
Цифровой терминал EtherCAT EL2788 имеет восемь переключателей, которые можно использовать в качестве контакта реле для напряжений переменного/постоянного тока. Электронный переключатель реализован...
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|---|
| Количество выходов | 8 x установить контакты |
| Номинальное напряжение | 0-30 В переменного/постоянного тока (только омическая нагрузка: 0-48 В постоянного тока) |
| Распределенные часы | ??? |
| Макс. выходной ток | 2 А на канал, 10 А |
| Ток короткого замыкания | не защищен от короткого замыкания, см. пиковый ток |
| Защита от обратной полярности | ??? |
| Время переключения | тип. T ON : 1,8 мс, T OFF : тип. 30 мс |
| Напряжение пробоя | 80 В |
| Пиковый ток | 5 А (100 мс), < 50 А (10 мс) |
| Напряжение изоляции (канал/канал) | ??? |
| Потребление тока | тип. 140 мА |
| Включение скорости | тип. 1,8 мс, макс. 5 мс |
| Выключение скорости | тип. 30 мс, макс. 50 мс |
| Сопротивление | тип. 0,03 О(C) |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | замена контактов реле, соединенных с силовыми контактами |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ, ДНВ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
