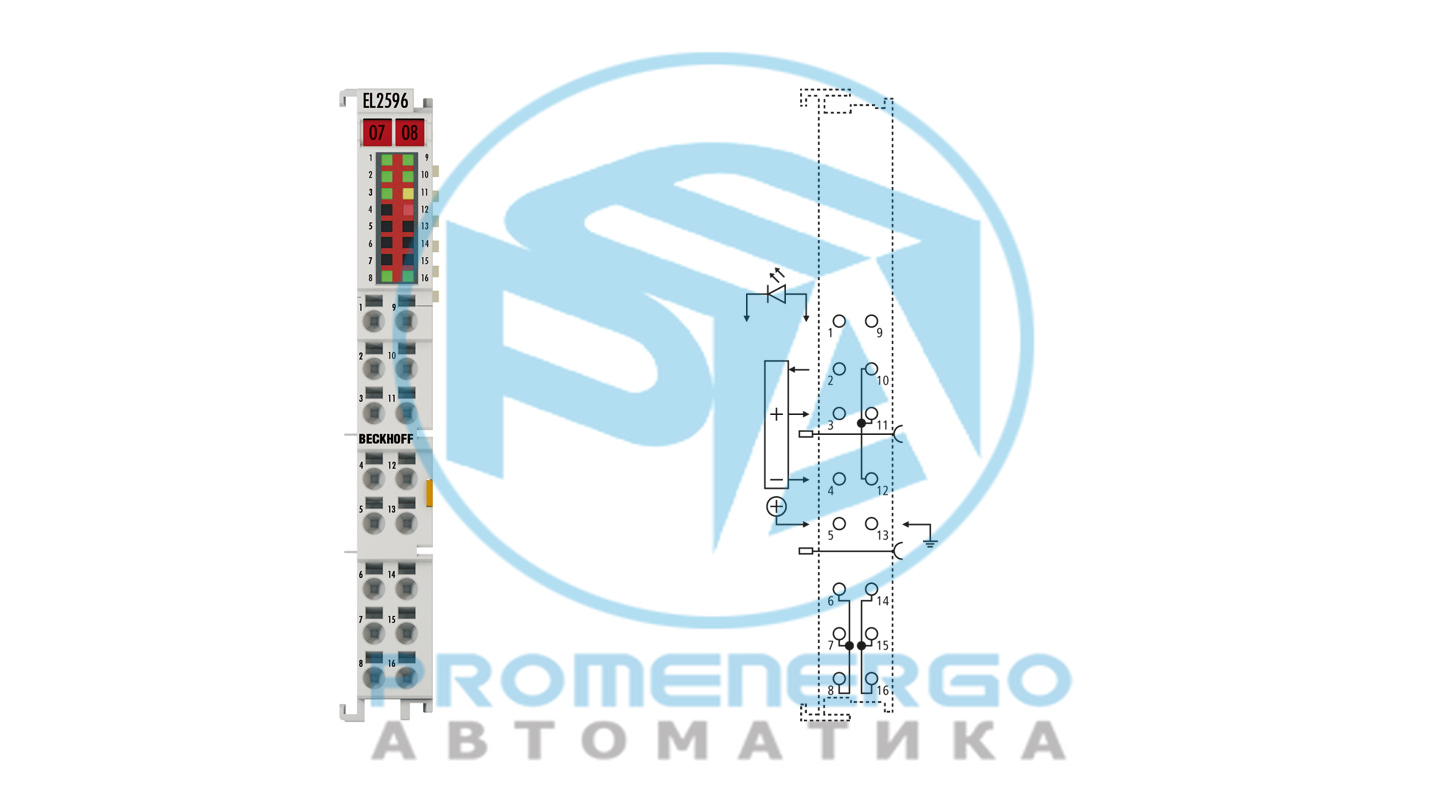

EL2596 | Терминал EtherCAT, 1-канальный светодиодный выход, 0-24 В постоянного тока, 3 А
Терминал управления светодиодными стробоскопами EL2596 содержит гибкий блок питания, который обеспечивает светодиод необходимым током и напряжением. Приложения...
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|---|
| Количество выходов | 1 |
| Входное напряжение | 24 В постоянного тока (-15 %/+20 %) |
| Тип нагрузки | светодиод (омический) |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Выходное напряжение | режим непрерывного освещения: 0...U IN непрерывный режим освещения ШИМ: 0...(U IN - 0,5В) импульсный режим (0...2А): 0...(U IN - 2В) импульсный режим (3А*): 0...(U IN - 3В) *линейное поведение максимального выходного напряжения между 2 А и 3 А |
| Макс. выходной ток | 0...3 А в импульсном режиме (в зависимости от выходного напряжения и коэффициента заполнения) 0...1,2 А в непрерывном режиме |
| Время переключения | тип. T ON : < 1 мкс, тип. T ВЫКЛ: < 1 мкс, импульсы от 25 мкс до 10 с |
| Выход триггера (на камеру) | 1 (с гальванической развязкой, двухтактный ток макс. 10 мА, 10-24 В пост. тока, регулировка напряжения с помощью внешнего подключаемого распределителя напряжения) |
| Триггерный вход (с камеры) | 1 (электрически изолированный, тип. 3 мА, 4-24 В постоянного тока, переключаемая чувствительность) |
| Потребление тока | тип. 240 мА |
| Силовые контакты потребления тока | ??? |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | постоянное напряжение, постоянный ток и ШИМ в качестве доступных режимов работы; обширная диагностика в реальном времени; вариант подключения делителя напряжения TriggerOut; непрерывная работа светодиодов; RGB/режим с общим анодом |
| Масса | ок. 55 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
