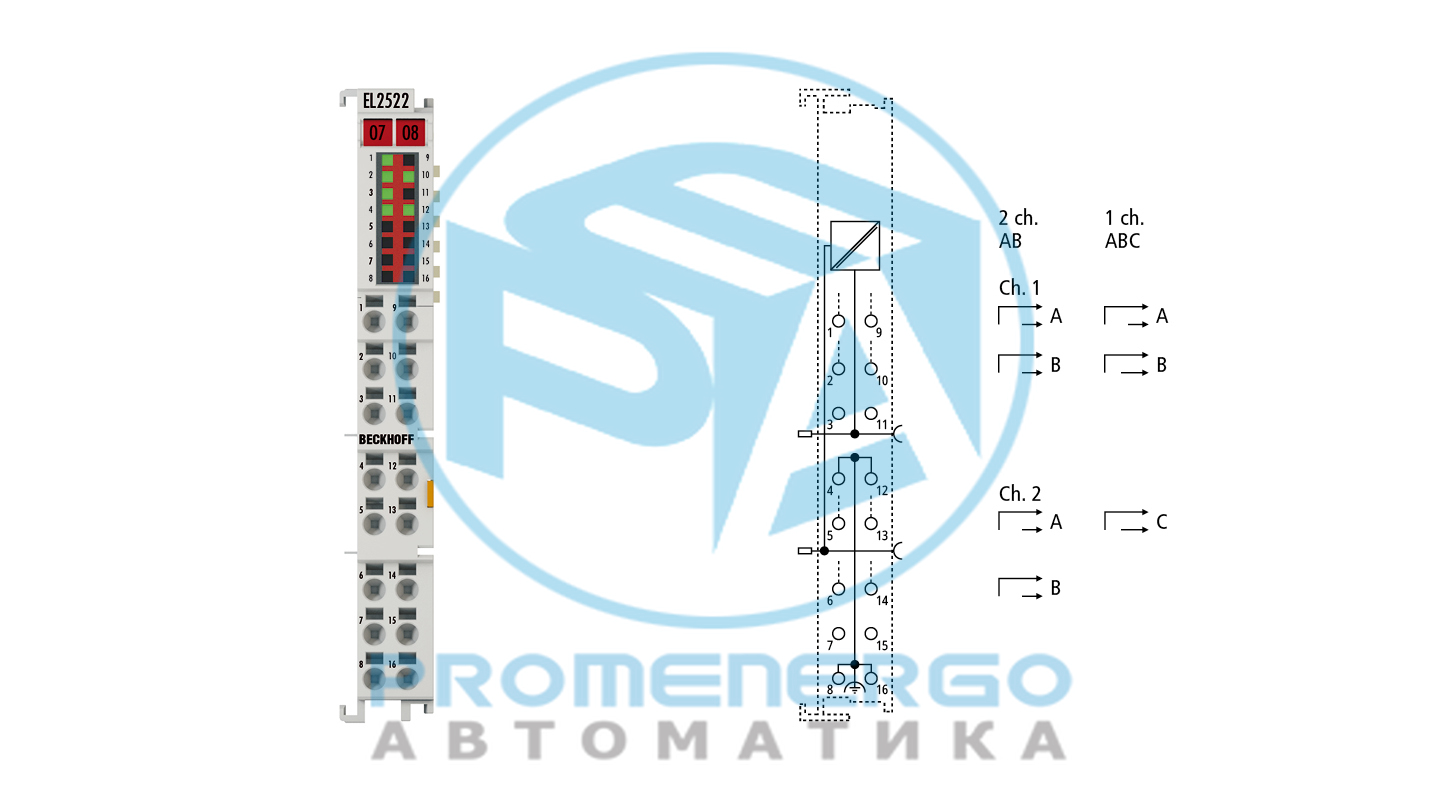

EL2522 | Терминал EtherCAT, 2-канальный выход последовательности импульсов, инкр. вкл. моделирование, RS422, 50 мА Предпочтительный тип
Терминал моделирования инкрементного энкодера EL2522 (последовательность импульсов) выдает частотно-модулируемый сигнал по двум каналам с четырьмя выходами. Сигнал может...
Технические характеристики
Технические данные
| Технология подключения | последовательность импульсов (частотный выход) |
|---|---|
| Количество выходов | 2 канала A/B, 1 канал A/B/C (4 дифференциальных выхода) |
| Распределенные часы | да |
| Выходная спецификация | RS422, дифференциальный, 50 мА, мин. нагрузка 120 Ом |
| Ток короткого замыкания | защита от короткого замыкания |
| Базовая частота | 0-4 МГц, 50 кГц по умолчанию |
| Разрешение | 16 бит (включая знак, масштабируемый по заданному диапазону частот) |
| Потребление тока | тип. 120 мА |
| Источник питания | через электронный автобус |
| Силовые контакты потребления тока | тип. 50 мА (зависит от нагрузки) |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | импульсный выход с переменной частотой: частотная модуляция, задание направления импульса, имитация инкрементального энкодера 1 x ABC или 2 x AB с подключением к TwinCAT NC, функция линейного изменения скорости, контроль расстояния |
| Масса | ок. 50 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
