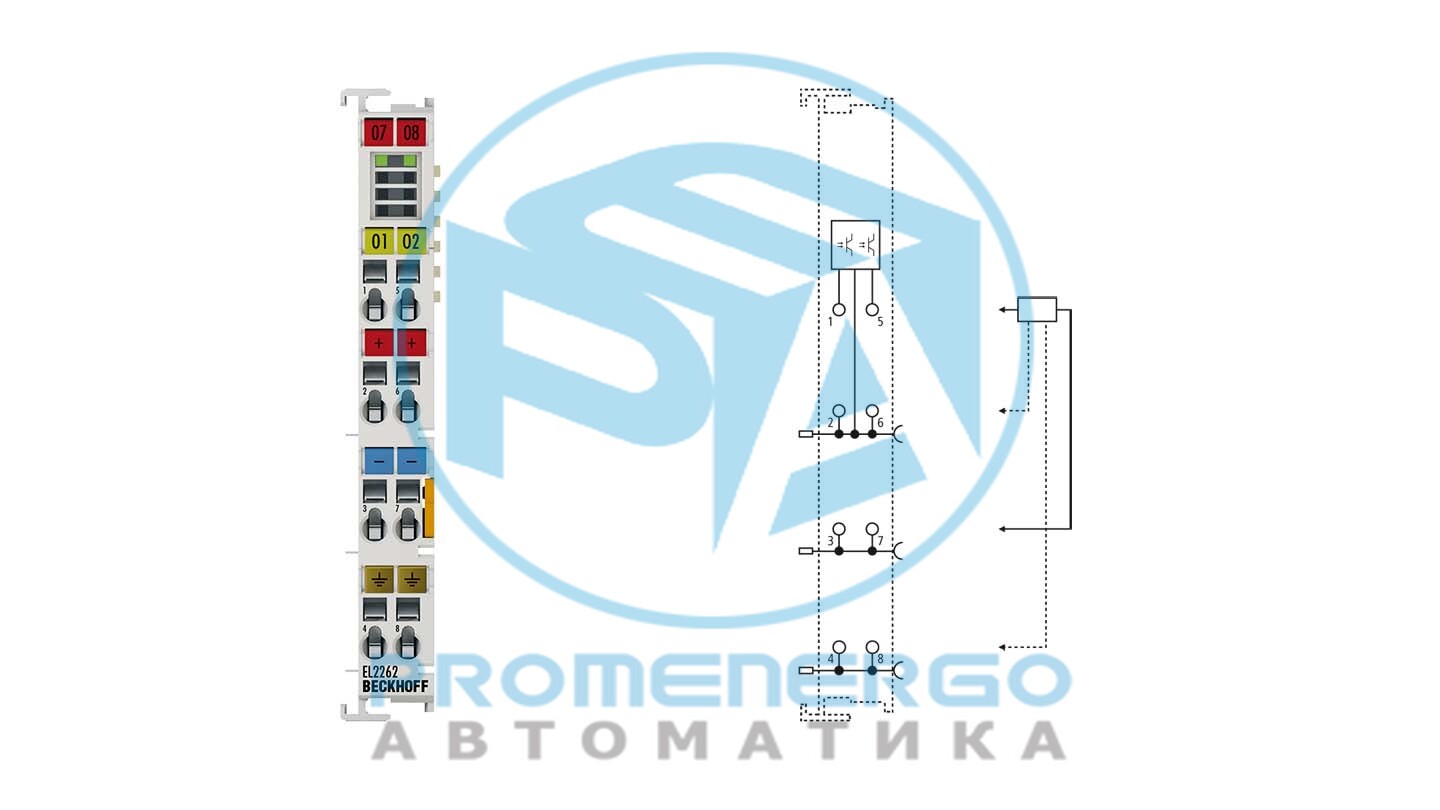

EL2262 | Терминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, передискретизация
Цифровая выходная клемма EL2262 соединяет двоичные выходные сигналы управления на уровне процесса с электрической изоляцией. Выходы контролируются...
Технические характеристики
Технические данные
| Технология подключения | 4-проводной |
|---|
| Количество выходов | 2 |
|---|
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
|---|
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
|---|
| Коэффициент передискретизации | n = целое число, кратное времени цикла, 1...1000 |
|---|
| Распределенные часы | да |
|---|
| Точность распределенных часов | << 1 мкс |
|---|
| Макс. выходной ток | 0,5 А (устойчивость к короткому замыканию в принудительном режиме) на канал |
|---|
| Выходной каскад | двухтактный |
|---|
| Ток короткого замыкания | тип. < 1,5 А |
|---|
| Защита от обратного напряжения | да |
|---|
| Текущее ограничение | тип. 4 А/150 Омс |
|---|
| Разрывная энергия | < 150 мДж/канал |
|---|
| Время переключения | тип. T ON : < 1 мкс, тип. T ВЫКЛ: < 1 мкс |
|---|
| Скорость вывода | макс. 1 млн отсчетов/с, мин. цикл 1 мкс |
|---|
| Потребление тока | тип. 70 мА |
|---|
| Силовые контакты потребления тока | тип. 35 мА + нагрузка |
|---|
| Разрядность образа процесса | n x 2 выхода + 32-битный CycleCounter + 32-битный StartTimeNextOutput |
|---|
| Конфигурация | через системный менеджер TwinCAT |
|---|
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
|---|
| Специальные возможности | до 1000-кратной передискретизации, макс. 1 млн отсчетов/с, мин. выходной цикл 1 мкс |
|---|
| Масса | ок. 60 г |
|---|
| Рабочая температура | 0...55°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL2262 | Терминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, передискретизация |
|---|
| ES2262 | Терминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, передискретизация, подключаемый уровень подключения |
|---|
