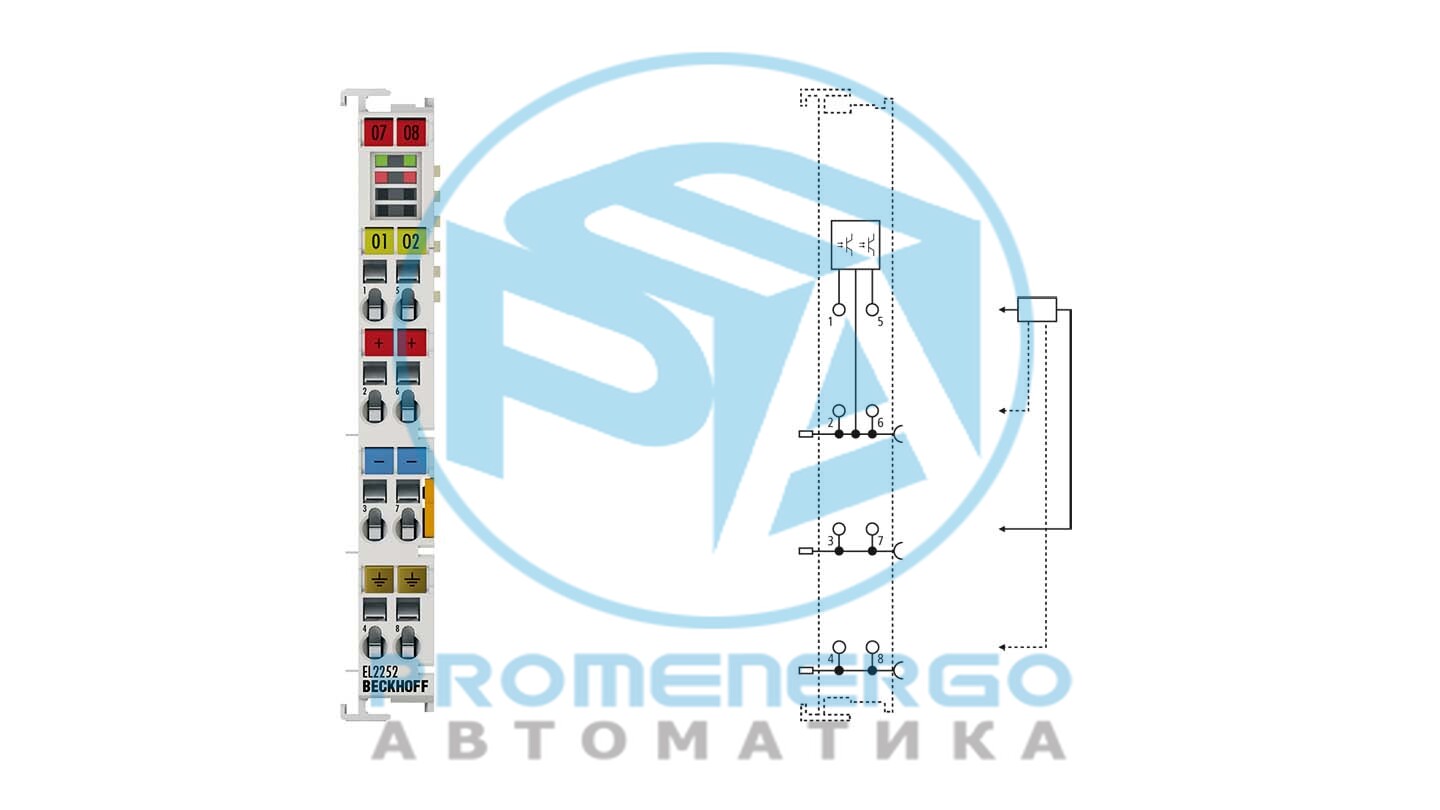

EL2252 | Терминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, метка времени Предпочтительный тип

Клемма цифрового выхода EL2252 соединяет двоичные выходные сигналы управления на уровне процесса с электрической изоляцией. Выходы EtherCAT...

Технические характеристики

Технические данные

Технология подключения4-проводной
Количество выходов2
Номинальное напряжение24 В постоянного тока (-15%/+20%)
Тип нагрузкиомическая, индуктивная, ламповая нагрузка
Точность временной метки в терминале10 нс
Временная метка разрешения1 нс
Распределенные часыда
Точность распределенных часов<< 1 мкс
Задержка выхода через силовую часть 24 Втип. < 1 мкс
Макс. выходной ток0,5 А (устойчивость к короткому замыканию) на канал
Выходной каскаддвухтактный
Ток короткого замыканиятип. 4 А/150 мкс
Защита от обратного напряженияда
Текущее ограничениетип. 1,5 А
Разрывная энергия< 150 мДж/канал
Время переключениятип. T ON : < 1 мкс, тип. T ВЫКЛ: < 1 мкс
Потребление токатип. 130 мА
Силовые контакты потребления токатип. 30 мА + нагрузка
Разрядность образа процесса8-битный выход (канал 1 + канал 2), 9-байтовая метка времени
Электрическая изоляция500 В (E-шина/потенциал поля)
Специальные возможностиВременная метка, выходы могут быть подключены в режиме высокого сопротивления, устойчивы к короткому замыканию.
Массаок. 60 г
Рабочая температура0...55°С
Температура хранения-25...+85°С
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Подключаемый уровень проводкидля всех терминалов ESxxxx
Разрешения/маркировкаCE, CCC, UL, ATEX, IECEx
Маркировка ExATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм

Информация для заказа

EL2252 Предпочтительный типТерминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, временная метка
ES2252 Предпочтительный типТерминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, временная метка, подключаемый уровень проводки

Соответствие материалов

Номер КАС.7439-92-1
ДОСТИГНУТЬ СВХКВести
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.

Соответствие материалов | SCIP

EL2252Отправка в SCIP в процессе
ES2252Отправка в SCIP в процессе
