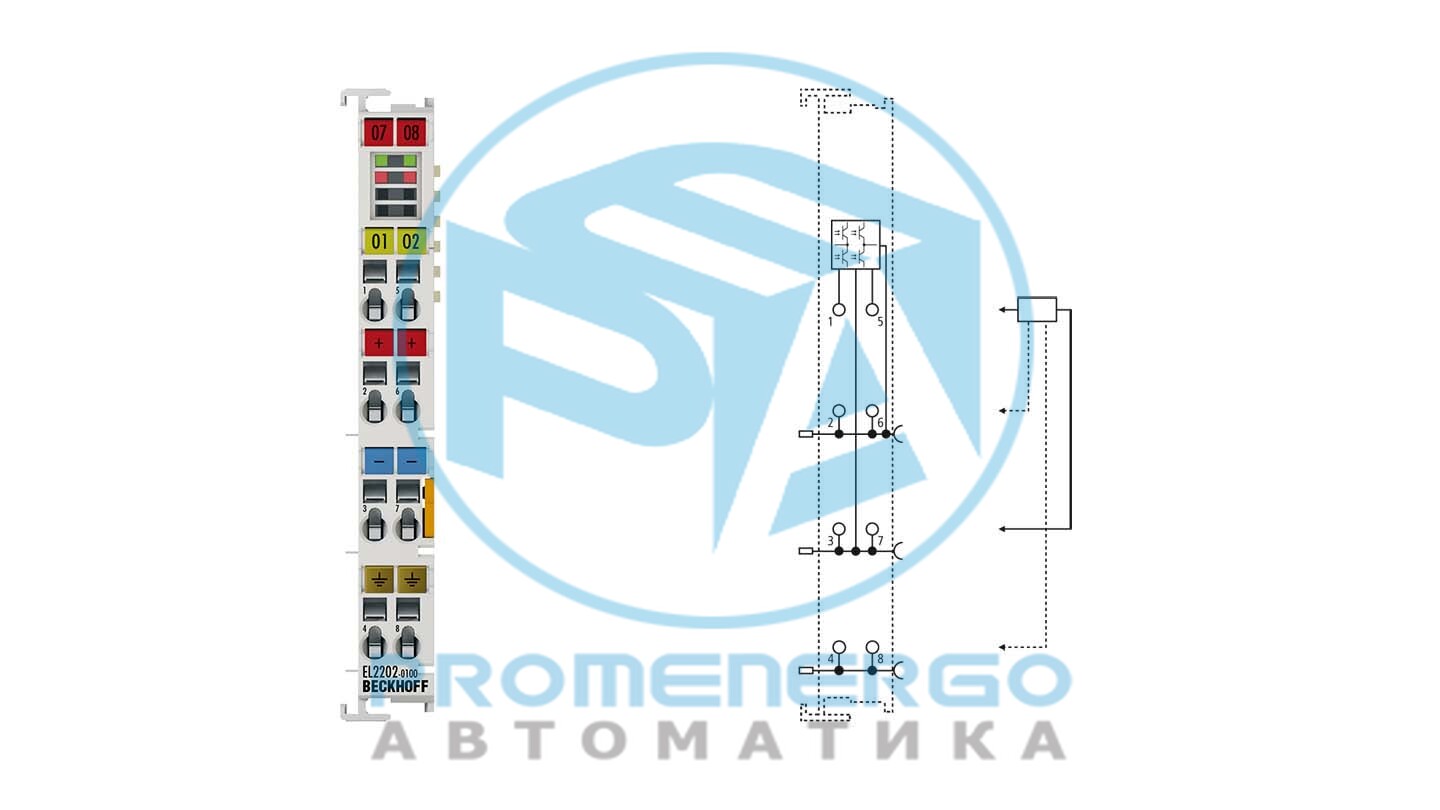

EL2202-0100 | Терминал EtherCAT, 2-канальный цифровой выход, 24 В постоянного тока, 0,5 А, двухтактный, трехпозиционный, распределенные тактовые сигналы

Терминал цифрового вывода EL2202/EL2202-0100 соединяет двоичные сигналы управления от устройства автоматизации с исполнительными механизмами на уровне процесса...

Технические характеристики

Технические данные

Технология подключения	4-проводной
Количество выходов	2
Номинальное напряжение	24 В постоянного тока (-15%/+20%)
Тип нагрузки	омическая, индуктивная, ламповая нагрузка
Распределенные часы	да
Точность распределенных часов	<< 1 мкс
Макс. выходной ток	0,5 А (устойчивость к короткому замыканию в принудительном режиме) на канал
Выходной каскад	двухтактный, высокоомный
Ток короткого замыкания	тип. 4 А/150 мкс
Защита от обратного напряжения	да
Разрывная энергия	< 150 мДж/канал
Время переключения	тип. T ON : < 1 мкс, тип. T ВЫКЛ: < 1 мкс
Потребление тока	тип. 130 мА
Силовые контакты потребления тока	тип. 30 мА + нагрузка
Разрядность образа процесса	Выход 2 x 2 бита
Конфигурация	нет адреса или настройки конфигурации
Электрическая изоляция	500 В (E-шина/потенциал поля)
Специальные возможности	Предварительная настройка постоянного тока, выходы подключаются в режиме высокого сопротивления
Масса	ок. 60 г
Рабочая температура	0...55°С
Температура хранения	-25...+85°С
Относительная влажность	95%, без конденсата
Устойчивость к вибрации/ударам	соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение	соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.	IP20/переменная
Разрешения/маркировка	CE, CCC, UL, ATEX, IECEx
Маркировка Ex	ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайна	компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Установка	на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощью	двойной слот и ключевое соединение
Маркировка	маркировка серии BZxxxx
Электропроводка	одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединения	s: 0,08?2,5? мм2, st: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWG	s: AWG28...14, st: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты токовой нагрузки	Я макс: 10 А
Размеры (Ш х В х Г)	12 мм x 100 мм x 68 мм

Соответствие материалов

Номер КАС.	7439-92-1
ДОСТИГНУТЬ СВХК	Вести
Приложение XVII REACH	совместимый
Приложение XIV REACH	совместимый
СЦИП №.	Отправка в SCIP в процессе
ПОП	совместимый
РоХС	соответствует освобождению
Освобождение от RoHS	7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHS	www.beckhoff.com/china-rohs-io
CA Prop65	www.beckhoff.com/prop65
Отказ от ответственности	Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
