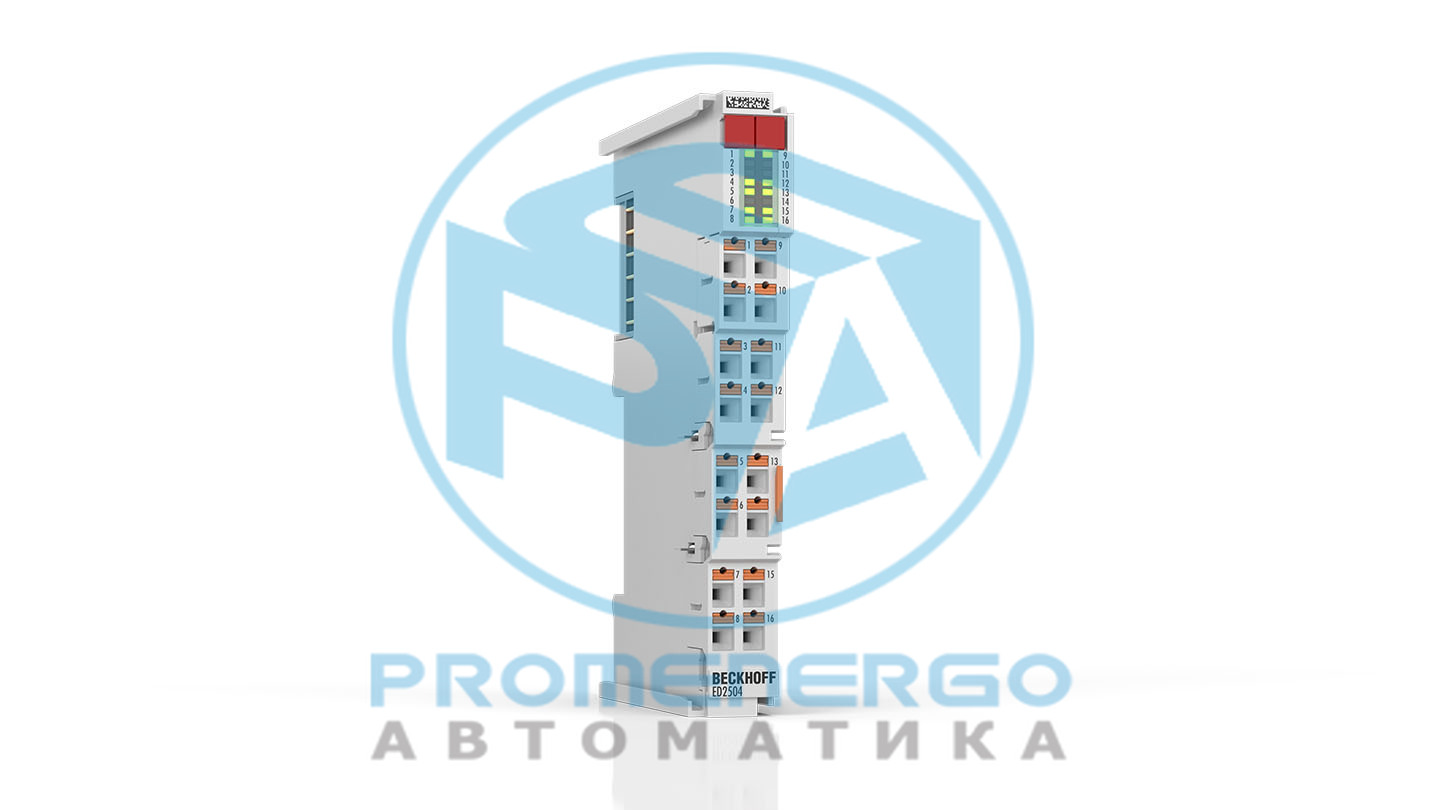

ЭД2504 | Терминал EtherCAT, 4-канальный выход ШИМ, 5-24 В постоянного тока, 1,5 А, вставной, с 4 цифровыми входами Новый предпочтительный тип
Терминал EtherCAT ED2504 имеет до четырех цифровых выходов, которые выводятся в виде сигналов с широтно-импульсной модуляцией. Выходной сигнал может быть модулирован в...
Технические характеристики
Общий
Количество каналов | Общий макс. 8 Протокол внутренней связи EtherCAT
Цифровой выход
Количество каналов 4 Тип нагрузки омический, индуктивный Диапазон сигнала | Технический 5-24 В постоянного тока (+20 %) (внешний источник питания) Выходной ток макс. 1,5 А на канал * Защита от короткого замыкания да Выходной каскад двухтактный Длительность импульса | Т ВКЛ тип. > 320 нс Длительность импульса | Т ВЫКЛ. тип. > 320 нс Рабочий цикл 0??¦100% Разрешение 10...16 бит Выходная частота 1 Гц...64 кГц Защита от обратной полярности да
Цифровой вход
Количество каналов макс. 4 Функция цифровой вход, аппаратный вентиль, тахометр Технология подключения 1-проводной Напряжение сигнала ?0? -3...+1,5 В постоянного тока Напряжение сигнала ?1? 2,7-28 В постоянного тока Входной фильтр тип. 1 мкс, 0,1 мс, 0,5 мс, 1 мс, 3 мс, 10 мс, 20 мс (регулируется) Входной ток тип. 1 мА при 24 В постоянного тока Длина кабеля | Кабель датчика макс. 30 м Количество каналов макс. 4 Функция цифровой вход, аппаратный вентиль, тахометр Технология подключения 1-проводной Напряжение сигнала ?0? 2,5-28 В постоянного тока Напряжение сигнала ?1? -3...+1 В постоянного тока Входной фильтр тип. 1 мкс, 0,1 мс, 0,5 мс, 1 мс, 3 мс, 10 мс, 20 мс (регулируется) Входной ток тип. 2 мА при 24 В постоянного тока Длина кабеля | Кабель датчика макс. 30 м
XFC
Распределенные часы нет Временная метка нет Передискретизация нет
Питание и электрическая изоляция
Электроника | Напряжение питания через E-bus, через силовые контакты Электронный автобус | Текущее потребление тип. 100 мА Силовые контакты | Входное напряжение 24 В постоянного тока (-15%/+20%) Силовые контакты | Текущая пропускная способность макс. 10 А Силовые контакты | Текущее потребление тип. 5 мА + нагрузка Силовые контакты | Выходное напряжение соответствует Силовым контактам | Входное напряжение Электрическая изоляция | Канал/канал нет Электрическая изоляция | Канал/шина функциональный, 707 В пост. тока (типовое испытание)
Условия окружающей среды
Рабочая температура -25...+60°С Температура хранения -40...+85°С Относительная влажность 95%, без конденсата Положение установки переменная
Стандарты и одобрения
Устойчивость к вибрации соответствует EN 60068-2-6 Ударопрочность соответствует EN 60068-2-27 Устойчивость к ЭМС соответствует EN 61000-6-2 ЭМС-излучение соответствует EN 61000-6-4 Маркировка CE Разрешения UL (в стадии подготовки)
Данные о жилье
