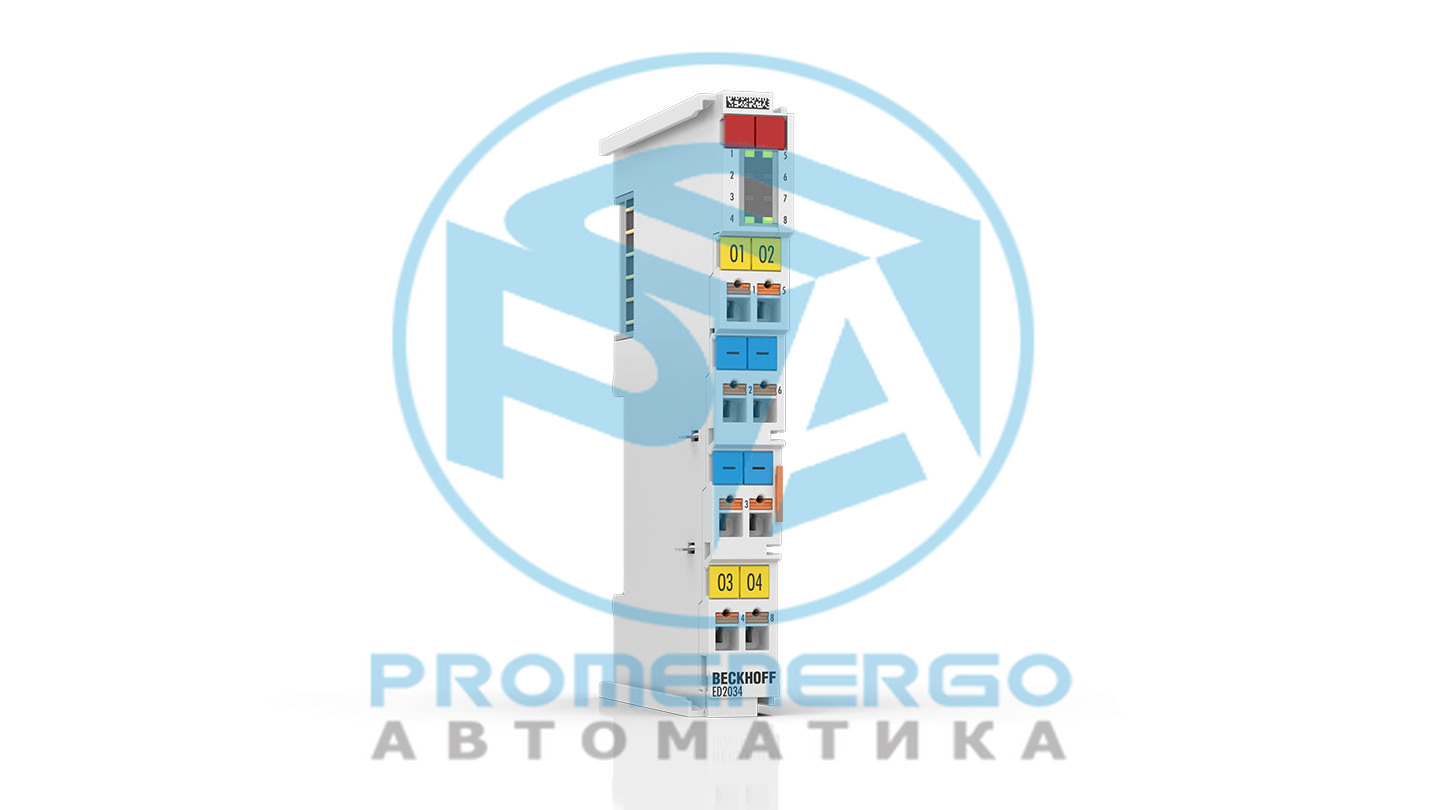

ЭД2034 | Терминал EtherCAT, 4-канальный цифровой выход, 24 В пост. тока, 2 А, вставной, с диагностикой каналов Новинка
ЭД2034 | Терминал EtherCAT, 4-канальный цифровой выход, 24 В пост. тока, 2 А, вставной, с диагностикой каналов Новинка
Цифровой выходной терминал ED2034 соединяет двоичные сигналы управления от устройства автоматизации с исполнительными механизмами на уровне процесса с помощью электрического...
Технические характеристики
Общий
Количество каналов | Общий
4
Протокол внутренней связи
EtherCAT
Цифровой выход
Количество каналов
4
Тип нагрузки
омический, индуктивный, емкостный
Технология подключения
1-проводной, 2-проводной
Диапазон сигнала | Номинальный
24 В постоянного тока
Диапазон сигнала | Технический
20,4-28,8 В постоянного тока
Выходной ток
макс. 2 А на канал
Защита от короткого замыкания
да
Ограничение тока короткого замыкания
тип. < 12 А
Выходной каскад
толкать
Время переключения | Т ВКЛ
тип. 50 мкс
Время переключения | Т ВЫКЛ.
тип. 140 мкс
Защита от обратной полярности
да
Отключение энергии | Индуктивный
< 1,3 Дж на канал
Диагностика
да
Перегрузка
да
XFC
Распределенные часы
нет
Временная метка
нет
Передискретизация
нет
Питание и электрическая изоляция
Электроника | Напряжение питания
через E-bus, через силовые контакты
Электронный автобус | Текущее потребление
тип. 70 мА
Силовые контакты | Входное напряжение
24 В постоянного тока (-15%/+20%)
Силовые контакты | Текущая пропускная способность
макс. 10 А
Силовые контакты | Текущее потребление
тип. 10 мА + нагрузка
Силовые контакты | Выходное напряжение
соответствует Силовым контактам | Входное напряжение
Электрическая изоляция | Канал/канал
нет
Электрическая изоляция | Канал/шина
функциональный, 707 В пост. тока (типовое испытание)
Условия окружающей среды
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Относительная влажность
95%, без конденсата
Положение установки
переменная
Стандарты и одобрения
Устойчивость к вибрации
соответствует EN 60068-2-6
Ударопрочность
соответствует EN 60068-2-27
Устойчивость к ЭМС
соответствует EN 61000-6-2
ЭМС-излучение
соответствует EN 61000-6-4
Маркировка
CE
Разрешения
UL (в стадии подготовки)
Данные о жилье
Масса
ок. 55 г
Степень защиты
IP20
Материал
поликарбонат
Размеры | Ширина (одинарная)
15 мм
Размеры | Ширина (в сложенном виде)
12 мм
Размеры | Высота
100 мм
Размеры | Глубина
65 мм
Установка | Терминал/задняя стенка
DIN-рейка, 35 мм (EN 60715)
Установка | Терминал/терминал
двойной слот и ключевое соединение
Подключаемый уровень проводки
нет
Механизм подключения
вставной
Сечение соединения | Сплошная проволока
0,08...2,5 мм2
Сечение соединения | Многожильный провод
0,08...2,5 мм2
Сечение соединения | С наконечником
0,14...1,5 мм2
Сечение соединения AWG | Сплошная проволока
AWG28...14
Сечение соединения AWG | Многожильный провод
AWG28...14
Сечение соединения AWG | С наконечником
AWG26...16
Длина зачистки
8...9 мм
Силовой контакт | «+» (слева)
да
Силовой контакт | «+» (справа)
да
Силовой контакт | "-" (левый)
да
Силовой контакт | "-" (верно)
да
Силовой контакт | «» (слева)
нет
Силовой контакт | «» (справа)
нет
Вставной замок для силового контакта «?»
да
Информация для заказа
ЭД2034
Терминал EtherCAT, 4-канальный цифровой выход, 24 В пост. тока, 2 А, вставной, с диагностикой каналов
EF2034
Терминал EtherCAT, 4-канальный цифровой выход, 24 В пост. тока, 2 А, вставной, с диагностикой каналов, съемный уровень проводки
