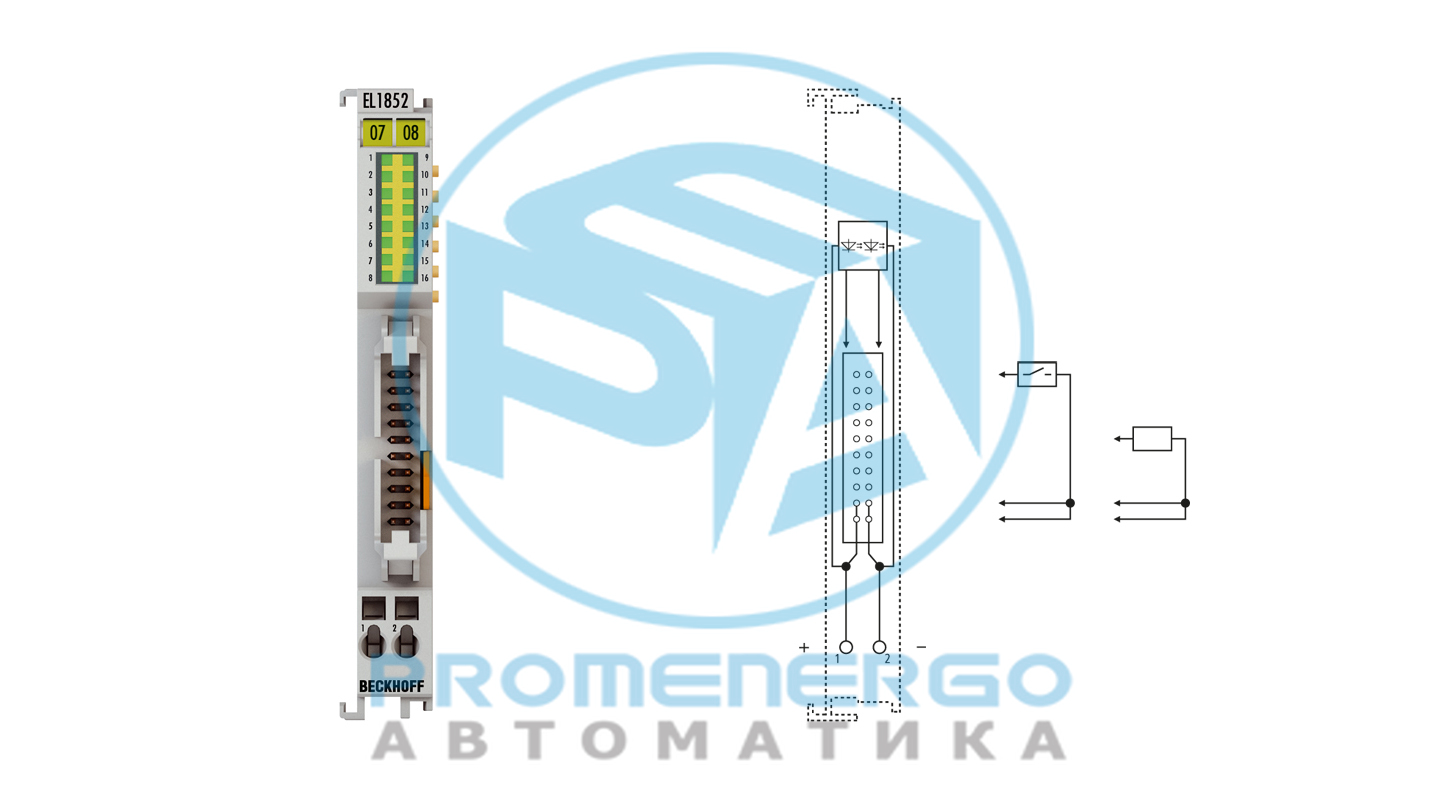

EL1852 | Терминал EtherCAT, 8-канальный цифровой вход + 8-канальный цифровой выход, 24 В постоянного тока, 3 мс, 0,5 А, плоский кабель
Цифровой терминал EtherCAT EL1852 объединяет восемь цифровых входов и восемь цифровых выходов на одном устройстве. Состояние сигнала каналов отображается...
Технические характеристики
Технические данные
| Технология подключения | плоский ленточный кабель |
|---|---|
| Спецификация | EN 61131-2, тип 1/3 |
| Количество каналов | 8 входов + 8 выходов |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Номинальный ток | макс. 1 А на каждый контакт подключения |
| напряжение сигнала «0» | -3...+5 В (EN? 61131-2, тип 1/3) |
| ?1? напряжение сигнала | 11-30 В (EN? 61131-2, тип 3) |
| Входной ток | тип. 3 мА (EN61131-2, тип 3) |
| Входной фильтр | тип. 3 мс |
| Распределенные часы | ??? |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Макс. выходной ток | 0,5 А на канал |
| Защита от обратного напряжения | да |
| Разрывная энергия | < 150 мДж/канал |
| Силовые контакты потребления тока | 20 мА от источника питания 24 В (без силовых контактов) |
| Время переключения | тип. T ON : 60 мкс, тип. Т ВЫКЛ: 300 мкс |
| Потребление тока | тип. 100 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | Комби-терминал EtherCAT, 8 выходов 24 В постоянного тока, I макс = 0,5 А, тип нагрузки: омическая, индуктивная, ламповая нагрузка, защита от обратного напряжения |
| Масса | ок. 65 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | подключение плоского кабеля |
| Сечение соединения | обычные плоские кабели, AWG28, шаг 1,27 мм |
| Сечение соединения AWG | AWG28 |
| Длина зачистки | ??? |
| Размеры (Ш х В х Г) | 12 мм х 100 мм х 73 мм |
