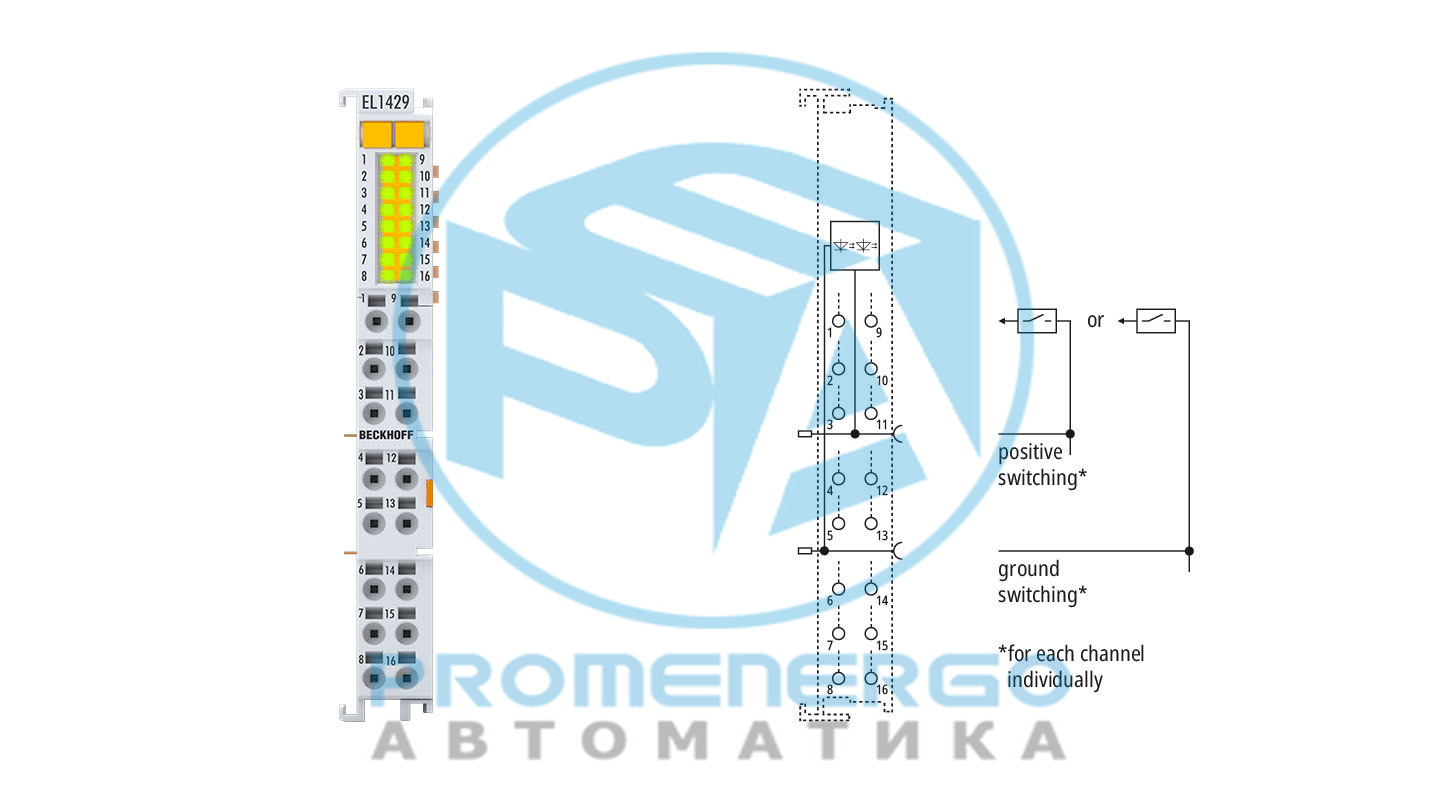

EL1429 | Терминал EtherCAT, 16-канальный цифровой вход, 24 В постоянного тока, 3 мс, переключение плюс/земля
Клемма цифрового входа EL1429 принимает двоичные сигналы управления 24 В с уровня процесса и передает их в электрически изолированной форме...
Технические характеристики
Технические данные
| Технология подключения | 1-проводной |
|---|---|
| Спецификация | положительное/заземляющее переключение |
| Количество входов | 16 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Напряжение сигнала ?0? | 9...15 В при номинальном напряжении 24 В постоянного тока |
| Напряжение сигнала ?1? | 0-5 В и 19-24 В при номинальном напряжении 24 В постоянного тока |
| Входной ток | тип. 2,5 мА при номинальном напряжении 24 В |
| Входной фильтр | тип. 3 мс |
| Распределенные часы | ??? |
| Силовые контакты потребления тока | тип. 2 мА + нагрузка |
| Потребление тока | тип. 110 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Масса | ок. 65 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
