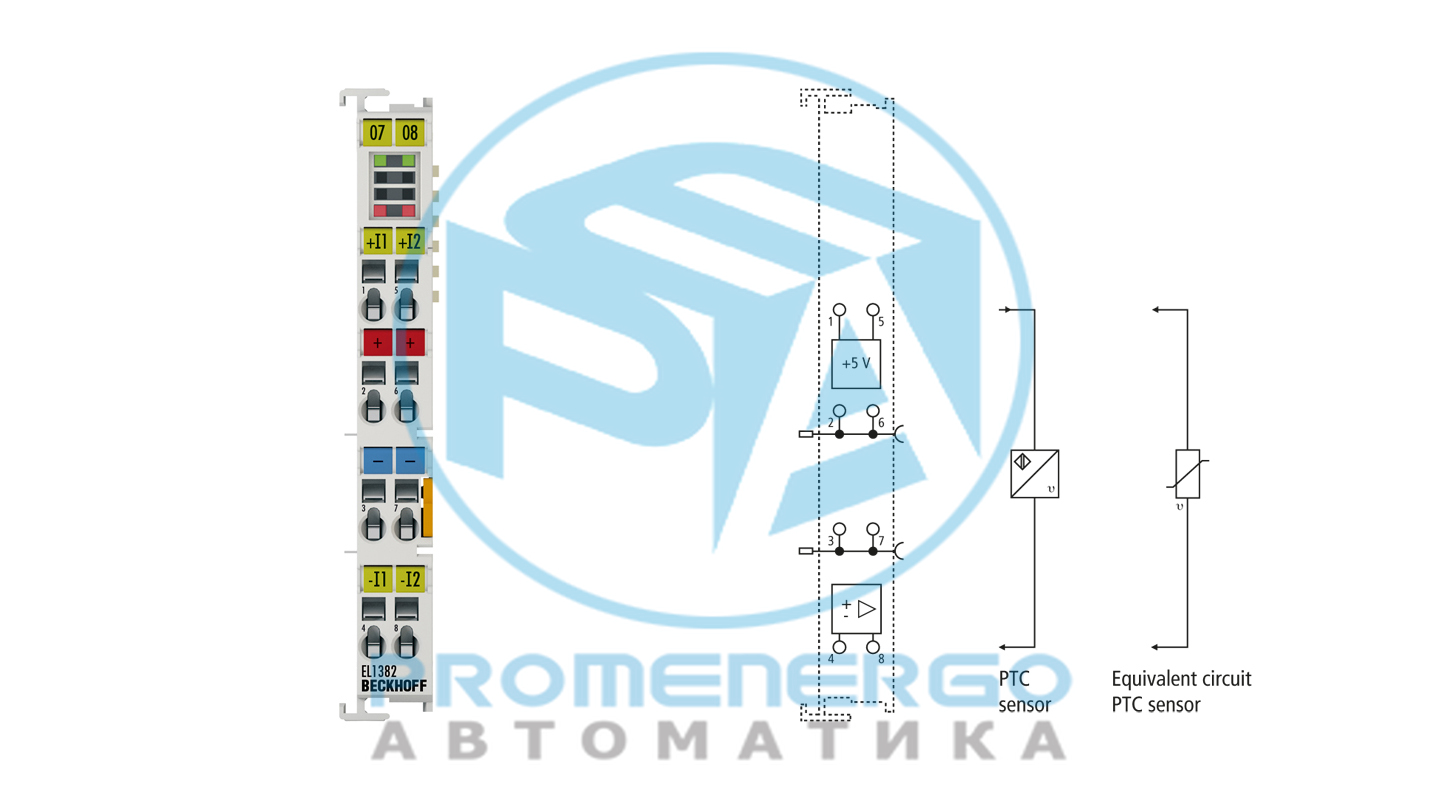

EL1382 | Терминал EtherCAT, 2-канальный цифровой вход, термистор, 30 мс
Клемма цифрового входа EL1382 анализирует входной сигнал от термисторных датчиков с помощью токовой петли и напряжения.
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|
| Спецификация | термистор ПТК |
|---|
| Количество входов | 2 |
|---|
| Номинальное напряжение | 24 В (-15%/+20%) |
|---|
| напряжение сигнала «0» | ?¤ 1,5 тыс. (C) |
|---|
| ?1? напряжение сигнала | ? 3 тыс. (C) |
|---|
| Выпуск сигнала №0 | ?¤ 1,5 тыс. (C) |
|---|
| Сигнал «1» превышения температуры | ? 3 тыс. (C) |
|---|
| Напряжение датчика | ¤ 5 В |
|---|
| Диагностика | контроль обрыва цепи > 12 кОм, диагностика короткого замыкания < 25 Ом |
|---|
| Входной фильтр | 30 мс |
|---|
| Распределенные часы | ??? |
|---|
| Потребление тока | тип. 150 мА |
|---|
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
|---|
| Специальные возможности | устройство контроля тепловой защиты машины |
|---|
| Масса | ок. 55 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Разрешения/маркировка | CE, УЛ |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL1382 | Терминал EtherCAT, 2-канальный цифровой вход, термистор, 30 мс |
|---|
| ES1382 | Терминал EtherCAT, 2-канальный цифровой вход, термистор, 30 мс, сменный уровень проводки |
|---|
