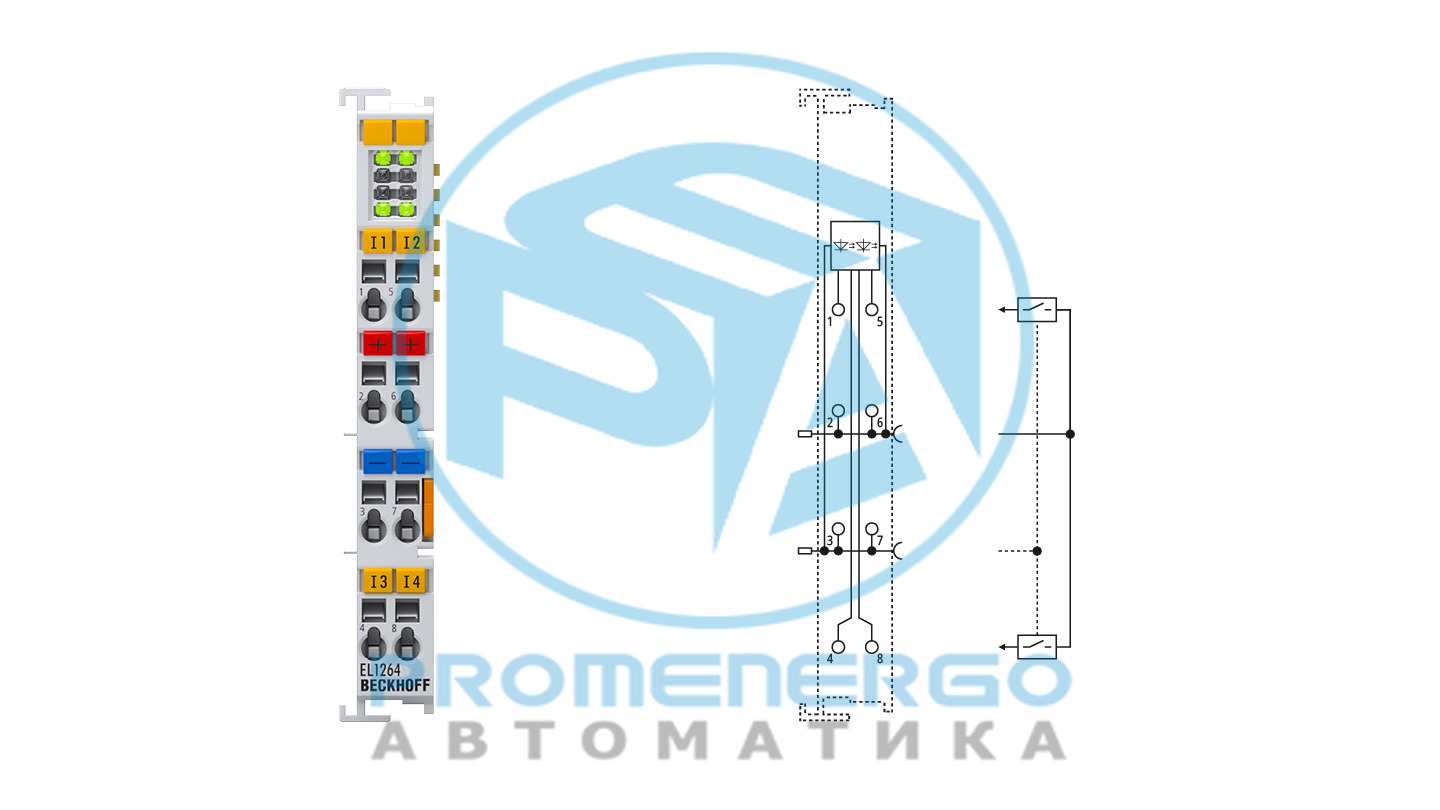

EL1264 | Терминал EtherCAT, 4-канальный цифровой вход, 24 В постоянного тока, 1 мкс, передискретизация Новинка
Клемма цифрового входа EL1264 получает быстрые двоичные сигналы управления 24 В с уровня процесса и передает их в электрически изолированном ...
Технические характеристики
Технические данные
| Технология подключения | 4-проводной |
|---|---|
| Спецификация | аналогичный EN 61131-2, тип 3, ?0?: -3?¦5 В постоянного тока, ?1?: 11?¦30 В постоянного тока, тип. Входной ток 3 мА |
| Количество входов | 4 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| напряжение сигнала «0» | -3...+5 В (аналогично EN 61131-2, тип 3) |
| ?1? напряжение сигнала | 11...30 В (аналогично EN 61131-2, тип 3) |
| Входной ток | тип. 3 мА |
| Входной фильтр | тип. < 1 мкс |
| Коэффициент передискретизации/множественной временной метки | n = целое число, кратное времени цикла, 1-1000, см. документацию. |
| Точность временной метки в терминале | 10 нс (+ входная задержка) |
| Частота выборки | макс. 1 млн отсчетов/с |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Силовые контакты потребления тока | тип. 20 мА + нагрузка |
| Потребление тока | тип. 70 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Разрядность образа процесса | 4 x (n входов + 2-байтовый счетчик циклов) |
| Специальные возможности | Передискретизация |
| Масса | ок. 55 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
