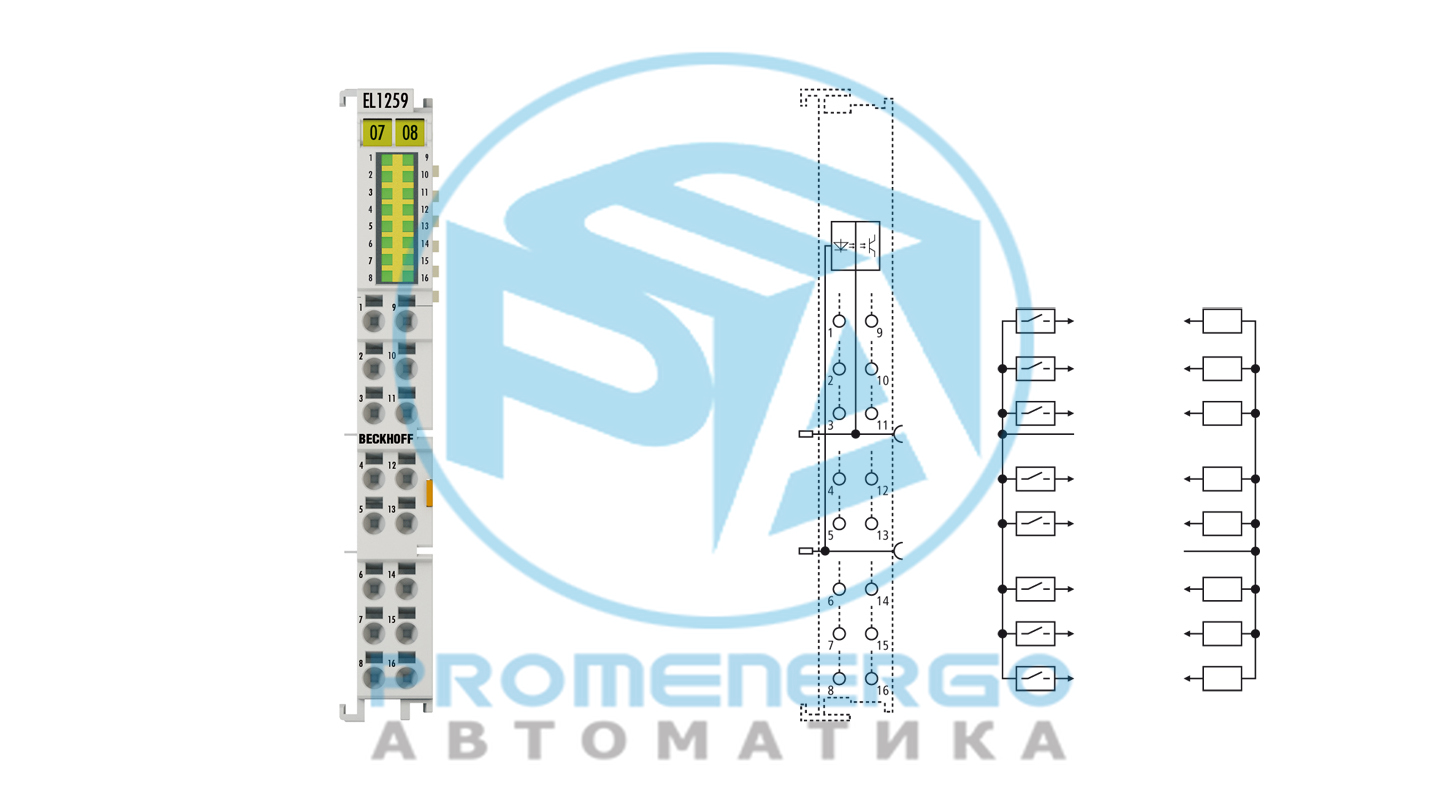

EL1259 | Терминал EtherCAT, 8-канальный цифровой вход + 8-канальный цифровой выход, 24 В пост. тока, 1 мкс, 0,5 А, мультивременная метка
16-канальный цифровой EtherCAT-терминал EL1259 сочетает в себе функции EL1258 - восемь входов с несколькими временными метками - с функциями EL2258 - восемь ...
Технические характеристики
Технические данные
| Технология подключения | 1-проводной |
|---|---|
| Количество каналов | 8 входов + 8 выходов |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Напряжение сигнала ?0? | -3...+5 В (IEC 61131-2, тип 1/3) |
| Напряжение сигнала ?1? | 11-30 В (IEC 61131-2, тип 1/3) |
| Входной ток | тип. 3 мА (EN61131-2, тип 1/3) |
| Входной фильтр | тип. < 1 мкс |
| Внутренняя выборка/исполнение | < 10-40 мкс, соответствует 100-25 тыс. обнаруживаемых фронтов/с, в зависимости от конфигурации |
| Распределенные часы | да |
| Точность распределенных часов | << 1 мкс |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Макс. выходной ток | 0,5 А (устойчивость к короткому замыканию) на канал |
| Выходной каскад | толкать |
| Защита от обратной полярности | да |
| Энергия выключения | < 150 мДж/канал |
| Силовые контакты потребления тока | тип. 30 мА + нагрузка |
| Время переключения | тип. T ON : < 1 мкс, тип. T ВЫКЛ: < 1 мкс |
| Потребление тока | тип. 130 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Конфигурация | нет адреса или настройки конфигурации |
| Специальные возможности | мульти-временная метка, автоматическая активация |
| Масса | ок. 55 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная (см. документацию) |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
