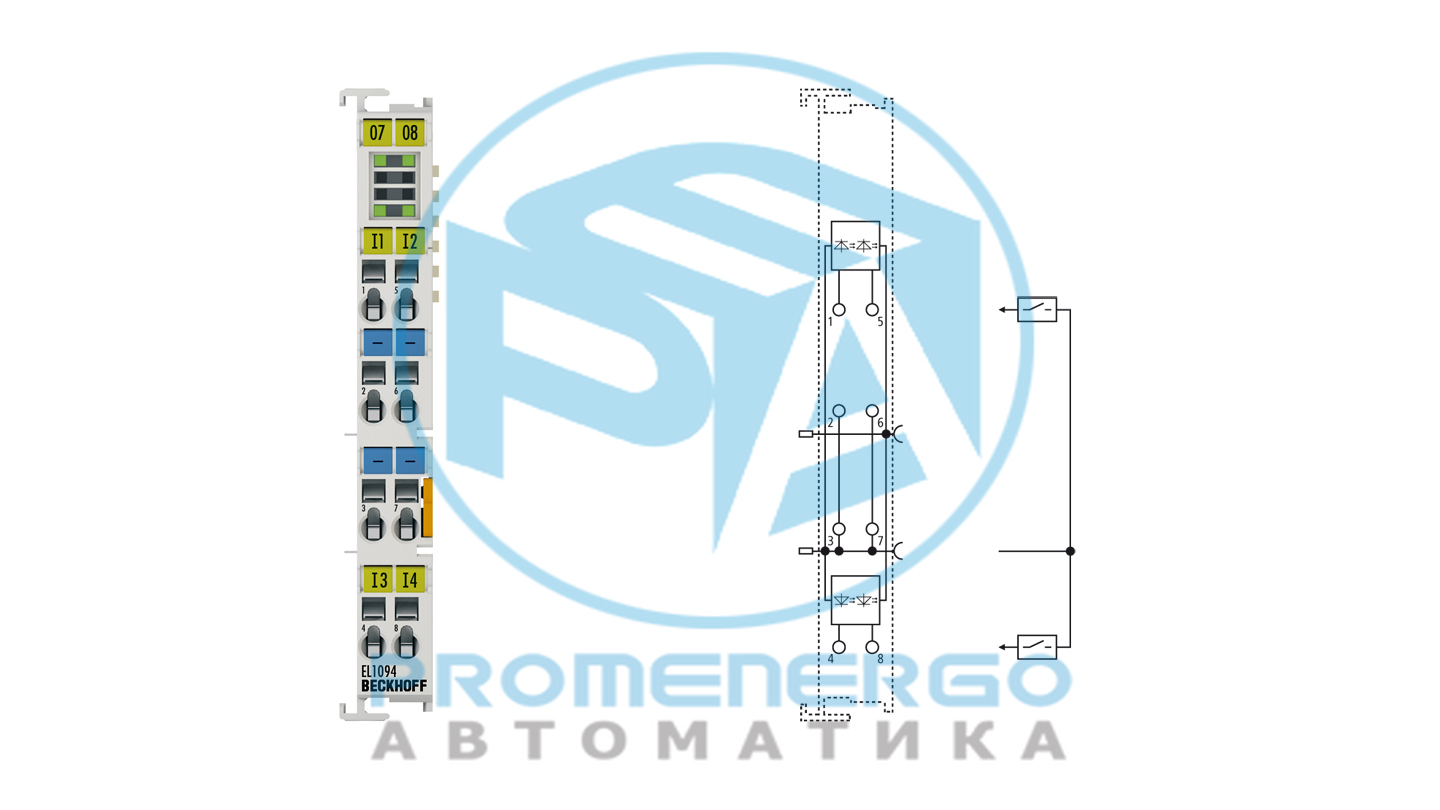

EL1094 | Терминал EtherCAT, 4-канальный цифровой вход, 24 В пост. тока, 10 мкс, переключение на землю
Клемма цифрового ввода EL1094 получает двоичные сигналы управления с уровня процесса и передает их в электрически изолированной форме на...
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|
| Спецификация | переключение заземления ?0?: 18?¦30 В постоянного тока, ?1?: 0?¦7 В постоянного тока, тип. Входной ток 3 мА |
|---|
| Количество входов | 4 |
|---|
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
|---|
| напряжение сигнала «0» | 18...30 В |
|---|
| ?1? напряжение сигнала | 0...7 В |
|---|
| Входной ток | тип. 3 мА |
|---|
| Входной фильтр | тип. 10 мкс |
|---|
| Распределенные часы | ??? |
|---|
| Силовые контакты потребления тока | тип. 20 мА |
|---|
| Потребление тока | тип. 90 мА |
|---|
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
|---|
| Конфигурация | нет адреса или настройки конфигурации |
|---|
| Специальные возможности | 2-проводное соединение |
|---|
| Масса | ок. 50 г |
|---|
| Рабочая температура | 0...55°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Подключаемый уровень проводки | для всех терминалов ESxxxx |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx, DNV |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| EL1094 | Терминал EtherCAT, 4-канальный цифровой вход, 24 В пост. тока, 10 мкс, переключение на землю |
|---|
| ES1094 | Терминал EtherCAT, 4-канальный цифровой вход, 24 В постоянного тока, 10 мкс, переключение заземления, сменный уровень проводки |
|---|
