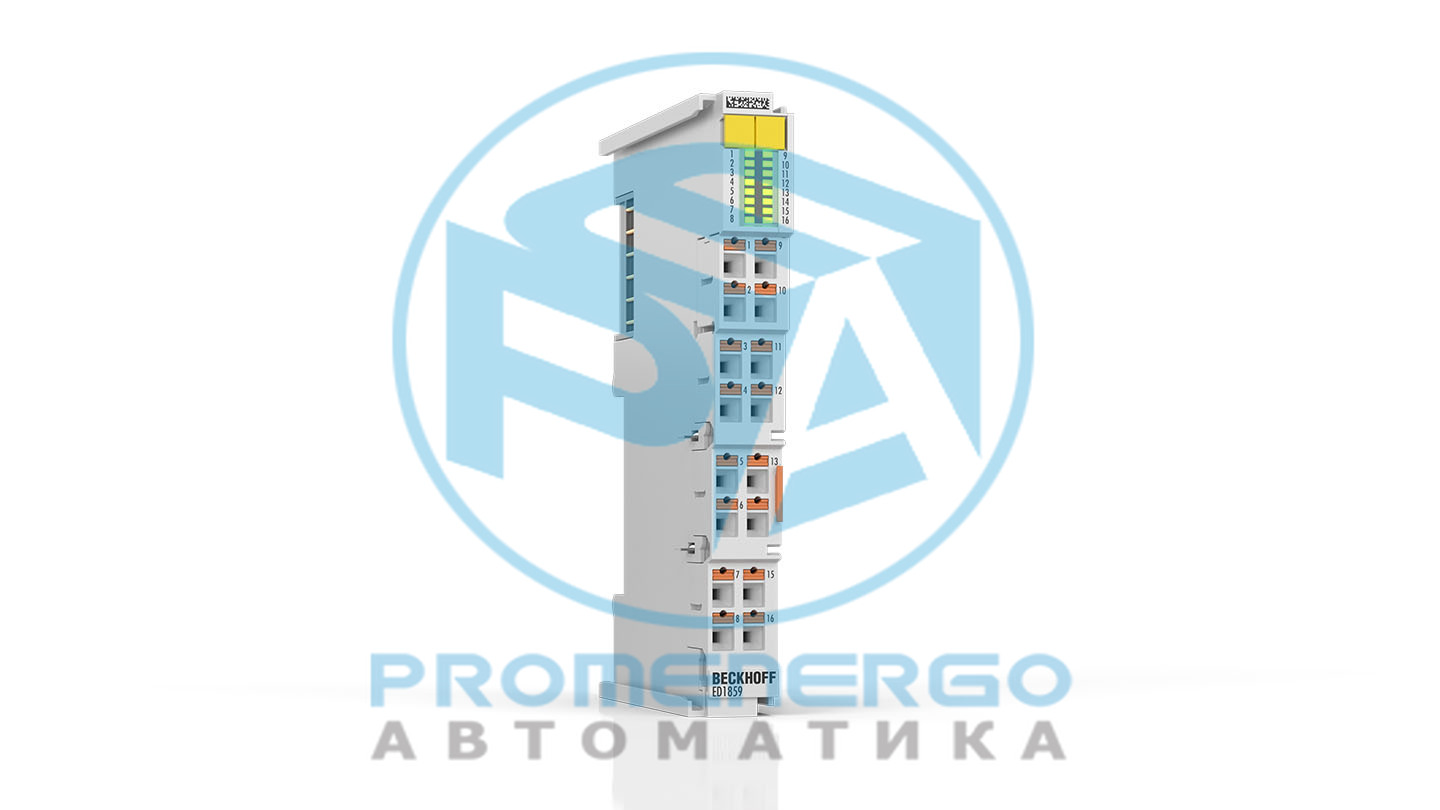

ЭД1859 | Терминал EtherCAT, 8-канальный цифровой вход + 8-канальный цифровой выход, 24 В постоянного тока, 3 мс, 0,5 А, вставной Новый предпочтительный тип

Цифровой терминал EtherCAT ED1859 объединяет восемь цифровых входов и восемь цифровых выходов на одном устройстве. Состояние сигнала каналов отображается...

Технические характеристики

Общий

Количество каналов \| Общий	16
Протокол внутренней связи	EtherCAT

Цифровой вход

Количество каналов	8
Технология подключения	1-проводной
Диапазон сигнала \| Номинальный	24 В постоянного тока
Спецификация	ЕНВ 61131-2, тип 1/3
Напряжение сигнала ?0?	-3...+5 В постоянного тока
Напряжение сигнала ?1?	11...30 В постоянного тока
Входной фильтр	тип. 3 мс
Входной ток	тип. 3 мА

Цифровой выход

Количество каналов	8
Тип нагрузки	омический, индуктивный, емкостный
Технология подключения	1-проводной
Диапазон сигнала \| Номинальный	24 В постоянного тока
Выходной ток	макс. 0,5 А на канал
Защита от короткого замыкания	да
Ограничение тока короткого замыкания	тип. < 2 А
Выходной каскад	толкать
Время переключения \| Т ВКЛ	тип. 140 мкс
Время переключения \| Т ВЫКЛ.	тип. 300 мкс
Защита от обратной полярности	да
Отключение энергии \| Индуктивный	< 150 мДж на канал

XFC

Распределенные часы	нет
Временная метка	нет
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 85 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 20 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 85 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	тип. 20 мА + нагрузка
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)
