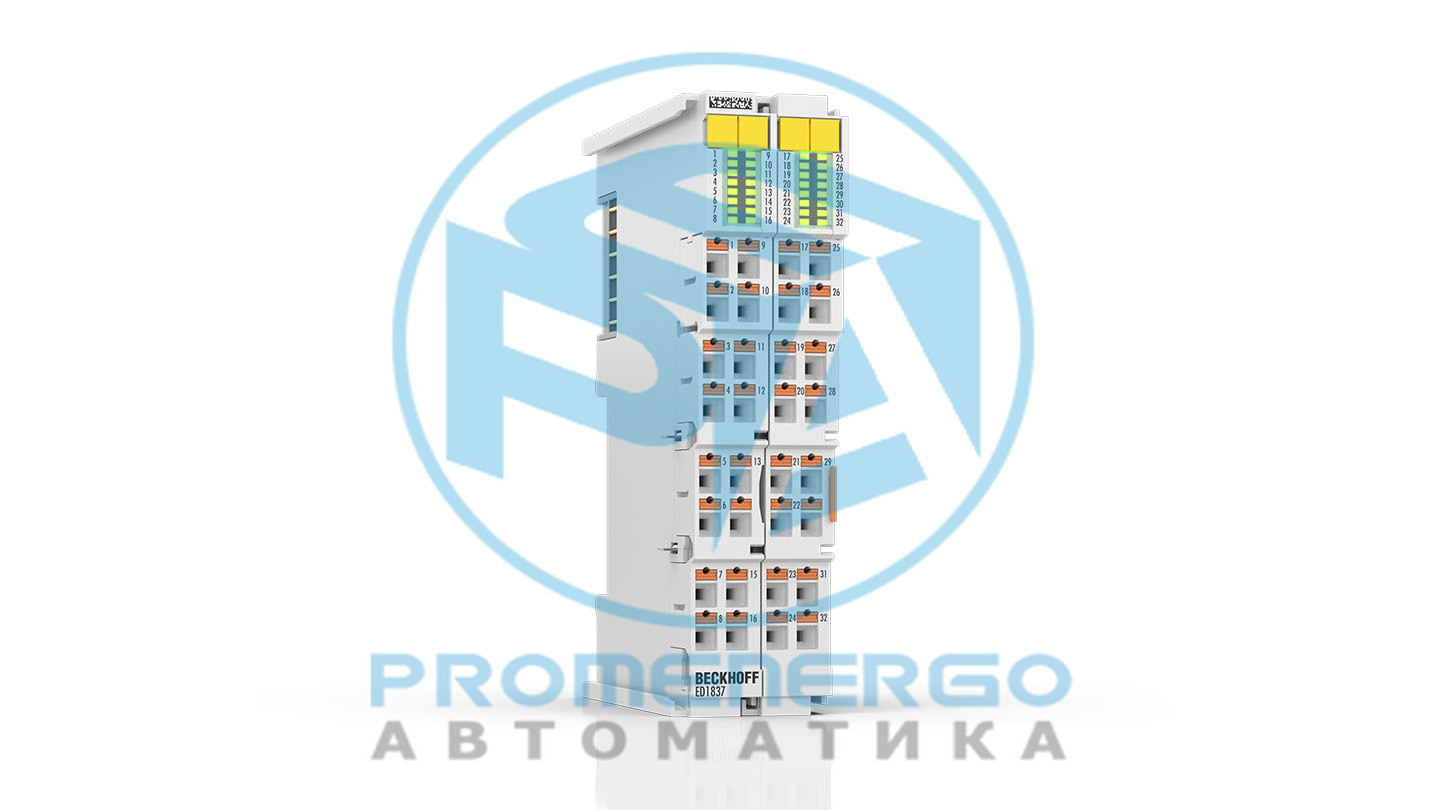

ЭД1837 | Терминал EtherCAT, 32-канальный цифровой вход, 24 В пост. тока, регулируемый, вставной Новый
Клемма цифрового входа ED1837 принимает двоичные сигналы управления 24 В постоянного тока с уровня процесса и передает их в электрически изолированной форме...
Технические характеристики
Общий
Количество каналов | Общий 32 Протокол внутренней связи EtherCAT
Цифровой вход
Количество каналов 32 Технология подключения 1-проводной Диапазон сигнала | Номинальный 24 В постоянного тока Спецификация ЕНВ 61131-2, тип 1/3 Напряжение сигнала ?0? -3...+5 В постоянного тока Напряжение сигнала ?1? 11...30 В постоянного тока Входной фильтр тип. 0,1 мс, 0,5 мс, 1 мс, 3 мс, 10 мс, 20 мс (регулируется) Входной ток тип. 3 мА
XFC
Распределенные часы нет Временная метка нет Передискретизация нет
Питание и электрическая изоляция
Электроника | Напряжение питания через E-bus, через силовые контакты Электронный автобус | Текущее потребление тип. 55 мА Силовые контакты | Входное напряжение 24 В постоянного тока (-15%/+20%) Силовые контакты | Текущая пропускная способность макс. 10 А Силовые контакты | Текущее потребление тип. 30 мА + нагрузка Силовые контакты | Выходное напряжение соответствует Силовым контактам | Входное напряжение Электрическая изоляция | Канал/канал нет Электрическая изоляция | Канал/шина функциональный, 707 В пост. тока (типовое испытание)
Условия окружающей среды
Рабочая температура -25...+60°С Температура хранения -40...+85°С Относительная влажность 95%, без конденсата Положение установки переменная
Стандарты и одобрения
Устойчивость к вибрации соответствует EN 60068-2-6 Ударопрочность соответствует EN 60068-2-27 Устойчивость к ЭМС соответствует EN 61000-6-2 ЭМС-излучение соответствует EN 61000-6-4 Маркировка CE Разрешения UL (в стадии подготовки)
Данные о жилье
Масса ок. 100 г Степень защиты IP20 Материал поликарбонат Размеры | Ширина (одинарная) 27 мм Размеры | Ширина (в сложенном виде) 24 мм Размеры | Высота 100 мм Размеры | Глубина 65 мм Установка | Терминал/задняя стенка DIN-рейка, 35 мм (EN 60715) Установка | Терминал/терминал двойной слот и ключевое соединение Подключаемый уровень проводки нет Механизм подключения вставной Сечение соединения | Сплошная проволока 0,08...1,5 мм2 Сечение соединения | Многожильный провод 0,25...1,5 мм2 Сечение соединения | С наконечником 0,14...0,75 мм2 Сечение соединения AWG | Сплошная проволока AWG28...16 Сечение соединения AWG | Многожильный провод AWG22...16 Сечение соединения AWG | С наконечником AWG26...19 Длина зачистки 8...9 мм Силовой контакт | «+» (слева) да Силовой контакт | «+» (справа) да Силовой контакт | "-" (левый) да Силовой контакт | "-" (верно) да Силовой контакт | «» (слева) нет Силовой контакт | «» (справа) нет Вставной замок для силового контакта «?» да
