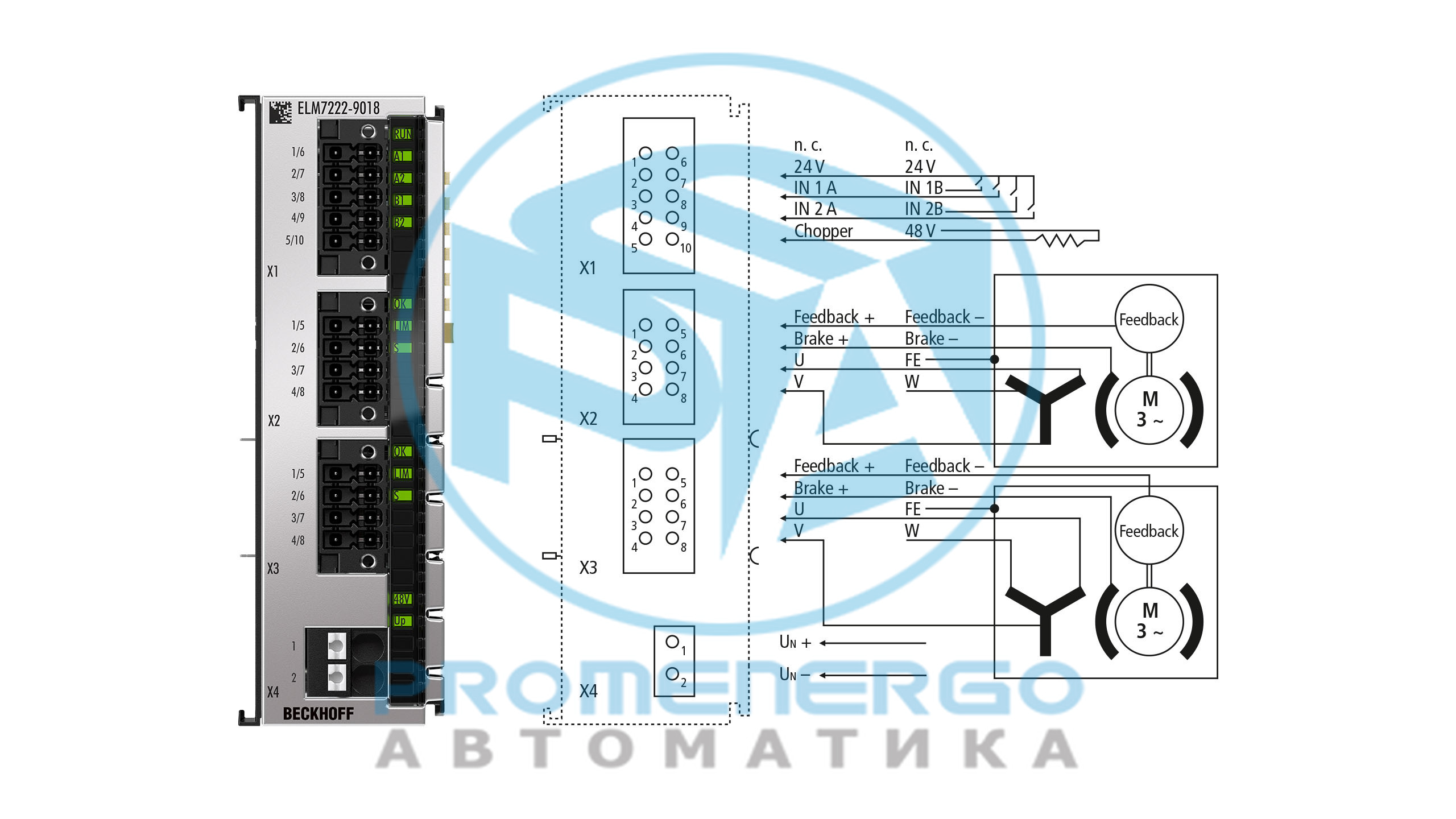

ELM7222-9018 | Терминал EtherCAT, 2-канальный интерфейс управления движением, серводвигатель, 48 В постоянного тока, 8 А, OCT, STO, Safe Motion, логика TwinSAFE

Терминал EtherCAT для серводвигателя ELM72xx-9018 со встроенным интерфейсом абсолютных значений обеспечивает высокую производительность сервопривода в очень компактном исполнении. Быстрый...

Технические характеристики

Технические данные

Технология	компактная технология привода
Функция	сервопривод со степенью защиты IP20 для двух приводных осей
Тип нагрузки	Синхронный двигатель с постоянными магнитами (PMSM)
Количество каналов	2
Количество выходов	2 серводвигателя, 2 моторных тормоза, 1 тормозной резистор
Количество входов	4 цифровых входа, 2 обратной связи
Технология подключения	прямое соединение двигателя с OCT
Электроника напряжения питания	24 В постоянного тока (через силовые контакты)
Напряжение питания мощность	8-48 В постоянного тока (внешнее)
Выходной ток (действующее значение)	2 х 8 А
Пиковый ток (действующее значение)	макс. 2 x 16 А в течение 1 с
Тактовая частота ШИМ	16 кГц
Частота регулятора тока	32 кГц
Номинальная частота регулятора скорости	16 кГц
Частота вращающегося поля	0...599 Гц
Выходное напряжение моторного тормоза	24 В постоянного тока
Выходной ток	макс. 0,5 А
Потеря мощности	тип. 10 Вт
Силовые контакты потребления тока	тип. 100 мА + ток удержания тормоза двигателя
Потребление тока	120 мА
Распределенные часы	да
Специальные возможности	compact (30? mm wide), absolute feedback, One Кабель Technology (OCT), Safe Motion via TwinSAFE
Реализация СТО	инициировано TwinSAFE Logic через FSoE
Функции безопасной остановки	Безопасное отключение крутящего момента (STO), безопасный останов 1 (SS1), безопасный останов 2 (SS2), безопасный рабочий останов (SOS)
Функции безопасного положения	Безопасно ограниченное положение (SLP), безопасное CAM (SCA), безопасно ограниченное приращение (SLI)
Функции безопасной скорости	Безопасный диапазон скорости (SSR), безопасно ограниченная скорость (SLS), монитор безопасной скорости (SSM), безопасная максимальная скорость (SMS)
Функции безопасного направления вращения	Безопасное направление положительное (SDIp), безопасное направление отрицательное (SDIn)
Функции безопасного ускорения	Безопасное максимальное ускорение (SMA), безопасный диапазон ускорения (SAR)
Протокол	TwinSAFE/Безопасность через EtherCAT
Время реакции на ошибку	?¤ время сторожевого таймера (параметрируемое)
Электрическая изоляция	500 В (E-шина/потенциал поля)
Масса	ок. 390 г
Рабочая температура	0...55°С
Температура хранения	-25...+85°С
Относительная влажность	95%, без конденсата
Устойчивость к вибрации/ударам	соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение	соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.	IP20/см. документацию
Разрешения/маркировка	CE, UL, T?V S?D

Данные о жилье

Форма дизайна	металлический корпус с сигнальными светодиодами
Материал	цинковое литье под давлением
Установка	на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Электропроводка	специальное вставное соединение
Размеры (Ш х В х Г)	30 мм х 100 мм х 95 мм

Информация для заказа

ELM7222-9018	Терминал EtherCAT, 2-канальный интерфейс управления движением, серводвигатель, 48 В постоянного тока, 8 А, OCT, STO, Safe Motion, логика TwinSAFE
ELM7222-9019	Терминал EtherCAT, 2-канальный интерфейс управления движением, серводвигатель, 48 В постоянного тока, 8 А, OCT, DS402, STO, Safe Motion, логика TwinSAFE

Соответствие материалов

Номер КАС.	7439-92-1, 12060-00-3
ДОСТИГНУТЬ СВХК	Свинец, триоксид свинца и титана
Приложение XVII REACH	совместимый
Приложение XIV REACH	совместимый
СЦИП №.	Отправка в SCIP в процессе
ПОП	совместимый
РоХС	соответствует освобождению
Освобождение от RoHS	7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHS	www.beckhoff.com/china-rohs-io
CA Prop65	www.beckhoff.com/prop65
Отказ от ответственности	Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.

Соответствие материалов | SCIP

ELM7222-9019	Отправка в SCIP в процессе
