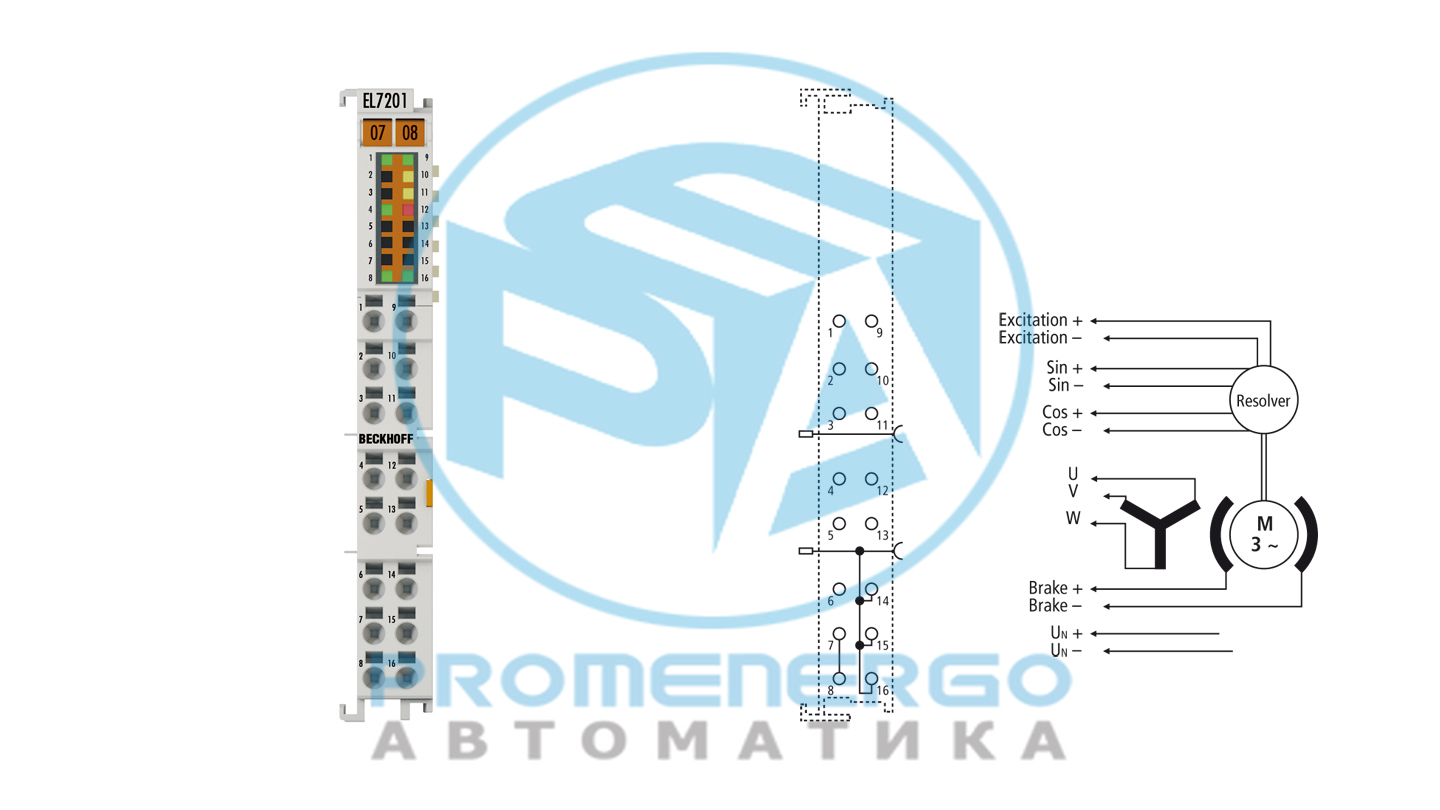

EL7201 | Терминал EtherCAT, 1-канальный интерфейс движения, серводвигатель, 48 В постоянного тока, 2,8 А, резольвер
Терминал EtherCAT для серводвигателя EL7201 со встроенным интерфейсом резольвера обеспечивает высокую производительность сервопривода в очень компактном исполнении. Технология быстрого управления...
Технические характеристики
Технические данные
| Технология | компактная технология привода |
|---|---|
| Технология подключения | прямое подключение двигателя + обратная связь |
| Количество входов | 1 х отзыв |
| Тип нагрузки | Синхронный двигатель с постоянными магнитами (PMSM) |
| Количество каналов | 1 |
| Количество выходов | 1 серводвигатель, 1 моторный тормоз |
| Электроника напряжения питания | 24 В постоянного тока (через силовые контакты) |
| Напряжение питания мощность | 8-48 В постоянного тока (внешнее) |
| Выходной ток (действующее значение) | 2,8 А |
| Пиковый ток (действующее значение) | макс. 5,7 А в течение 1 с |
| Увеличение производительности | да, через вентиляторный блок ZB8610 |
| Выходной ток с ZB8610 (среднеквадратичное значение) | макс. 4,5 А |
| Пиковый ток с ZB8610 (среднеквадратичное значение) | макс. 9,0 А в течение 1 с |
| Частота вращающегося поля | 0...599 Гц |
| Тактовая частота ШИМ | 16 кГц |
| Частота регулятора тока | 32 кГц |
| Номинальная частота регулятора скорости | 16 кГц |
| Выходное напряжение моторного тормоза | 24 В постоянного тока |
| Выходной ток моторного тормоза | макс. 0,5 А |
| Силовые контакты потребления тока | тип. 50 мА + ток удержания тормоза двигателя |
| Потребление тока | тип. 120 мА |
| Распределенные часы | да |
| Специальные возможности | компактный (шириной всего 12 мм), интегрированный в систему |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
