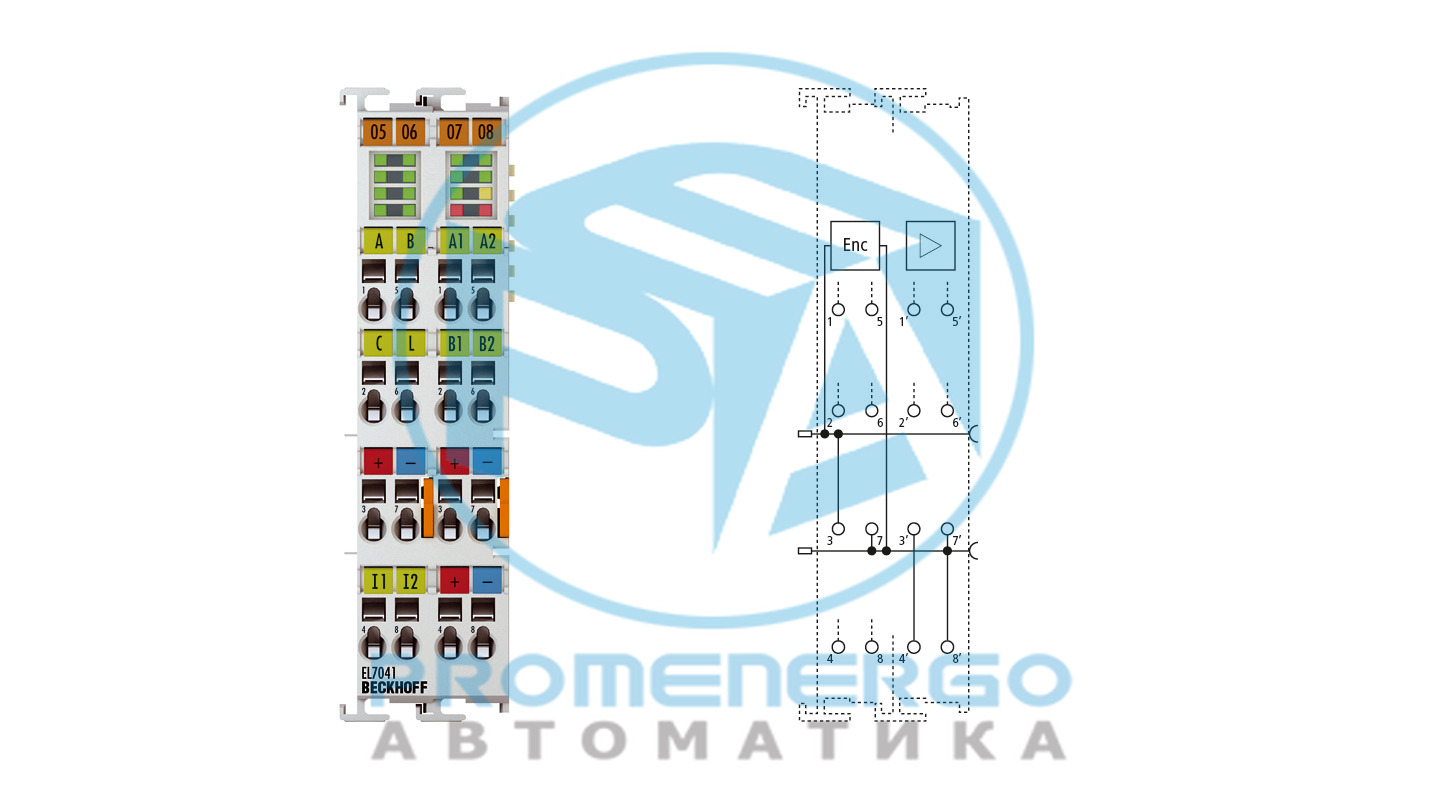

EL7041 | Терминал EtherCAT, 1-канальный интерфейс движения, шаговый двигатель, 48 В постоянного тока, 5 А, с инкрементальным энкодером
Терминал EtherCAT EL7041 предназначен для прямого подключения шаговых двигателей среднего диапазона мощности до 5 А и напряжения 8...48 В....
Технические характеристики
Технические данные
Технология компактная технология привода Технология подключения прямое подключение двигателя + обратная связь Количество входов 2 конечных положения, 1 датчик Тип нагрузки 2-фазный шаговый двигатель (уни-/биполярный) Количество каналов 1 Количество выходов 1 х шаговый двигатель Электроника напряжения питания 24 В постоянного тока (через силовые контакты) Напряжение питания мощность 8-48 В постоянного тока (внешнее) Выходной ток макс. 5,0 А Шаг частоты настраивается до 8000 полных шагов/с Схема шага 64-кратный микрошаг Частота регулятора тока ок. 30 кГц Разрешение ок. 5000 позиций в тип. приложений (за оборот) Входной сигнал энкодера 5-24 В постоянного тока, тип. 5 мА, несимметричный Подключение энкодера A, B, C, ворота/защелка Входная частота макс. 400 000 шагов/с (при 4-кратной оценке) Силовые контакты потребления тока тип. 50 мА Потребление тока тип. 140 мА Распределенные часы да Специальные возможности контроль дистанции хода, вход энкодера Электрическая изоляция 500 В (E-шина/потенциал поля) Относительная влажность 95%, без конденсата Масса ок. 90 г Рабочая температура 0...55°С Температура хранения -25...+85°С ЭМС устойчивость/излучение соответствует EN 61000-6-2/EN 61000-6-4 Устойчивость к вибрации/ударам соответствует EN 60068-2-6/EN 60068-2-27 Защищать. номинал/установка поз. IP20/см. документацию Подключаемый уровень проводки для всех терминалов ESxxxx Разрешения/маркировка CE, УЛ
Данные о жилье
Форма дизайна компактный клеммный корпус с сигнальными светодиодами Материал поликарбонат Установка на DIN-рейке 35 мм, в соответствии с EN 60715, с замком Монтаж в ряд с помощью двойной слот и ключевое соединение Маркировка маркировка серии BZxxxx Электропроводка одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой Сечение соединения s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 Сечение соединения AWG s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 Длина зачистки 8...9 мм Силовые контакты токовой нагрузки Я макс: 10 А Размеры (Ш х В х Г) 24 мм x 100 мм x 68 мм
Информация для заказа
EL7041 Терминал EtherCAT, 1-канальный интерфейс движения, шаговый двигатель, 48 В постоянного тока, 5 А, с инкрементальным энкодером ES7041 Терминал EtherCAT, 1-канальный интерфейс движения, шаговый двигатель, 48 В постоянного тока, 5 А, с инкрементальным энкодером, подключаемый уровень проводки
