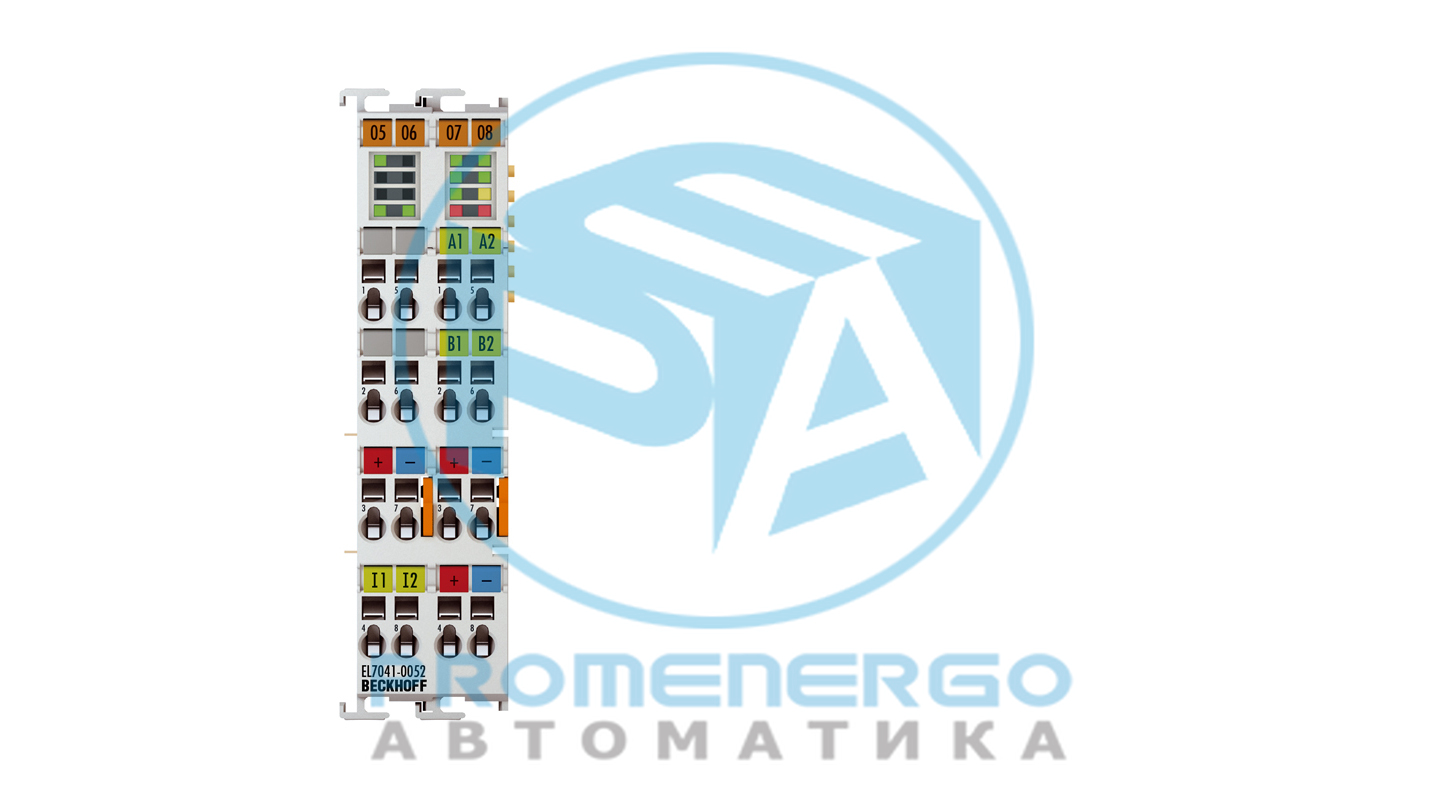

EL7041-0052 | Терминал EtherCAT, 1-канальный интерфейс движения, шаговый двигатель, 48 В постоянного тока, 5 А
Терминал EtherCAT EL7041-0052 предназначен для прямого подключения шаговых двигателей среднего диапазона мощности до 5 А и диапазона напряжений 8...48...
Технические характеристики
Технические данные
| Технология | компактная технология привода |
|---|---|
| Технология подключения | прямое подключение двигателя |
| Количество входов | 2 х конечное положение |
| Тип нагрузки | 2-фазный шаговый двигатель (уни-/биполярный) |
| Количество каналов | 1 |
| Количество выходов | 1 х шаговый двигатель |
| Электроника напряжения питания | 24 В постоянного тока (через силовые контакты) |
| Напряжение питания мощность | 8-48 В постоянного тока (внешнее) |
| Выходной ток | макс. 5,0 А |
| Шаг частоты | настраивается до 8000 полных шагов/с |
| Схема шага | 64-кратный микрошаг |
| Частота регулятора тока | ок. 30 кГц |
| Разрешение | ок. 5000 позиций в тип. приложений (за оборот) |
| Силовые контакты потребления тока | тип. 50 мА |
| Потребление тока | тип. 140 мА |
| Распределенные часы | да |
| Специальные возможности | контроль расстояния перемещения |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Относительная влажность | 95%, без конденсата |
| Масса | ок. 90 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 24 мм x 100 мм x 68 мм |
