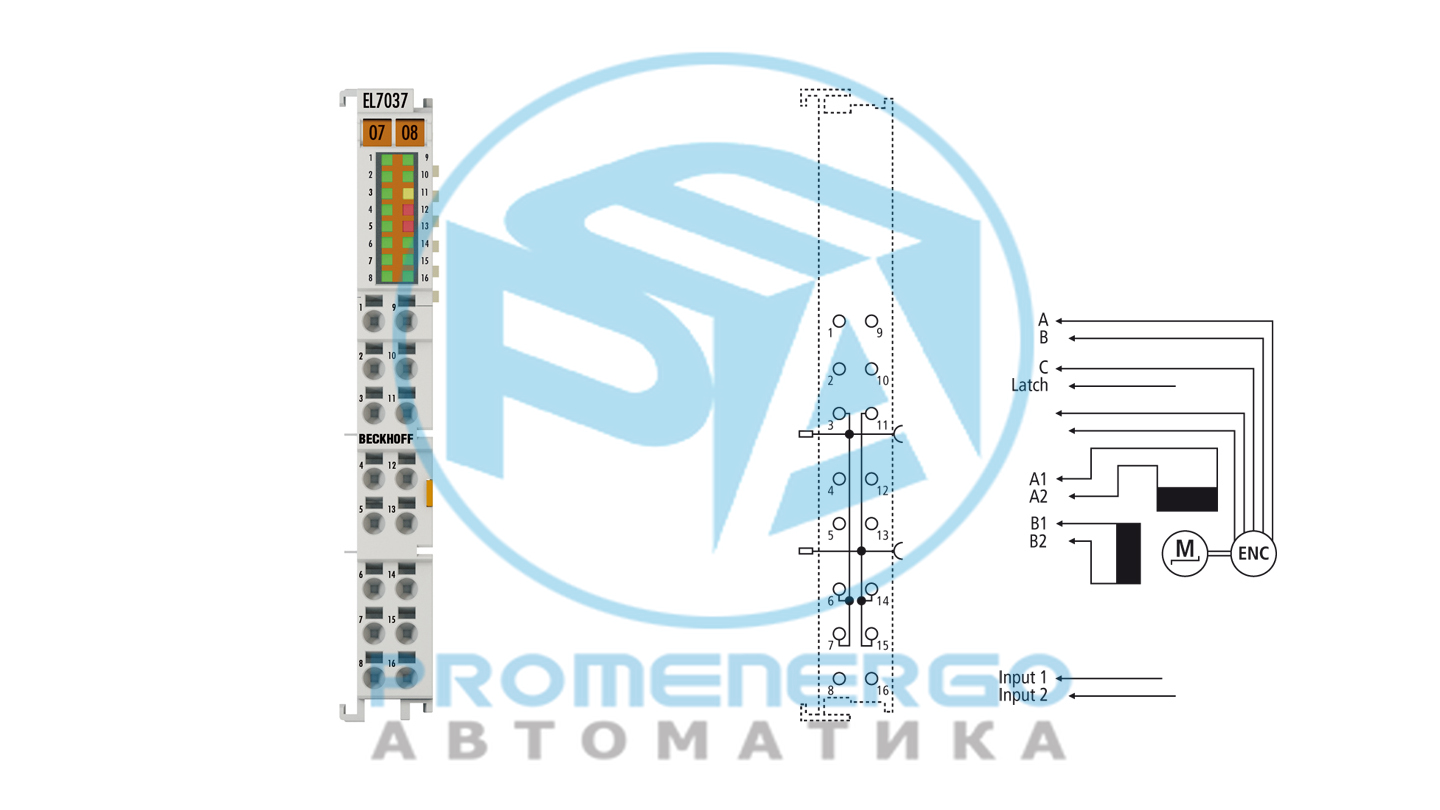

EL7037 | Терминал EtherCAT, 1-канальный интерфейс движения, шаговый двигатель, 24 В постоянного тока, 1,5 А, с инкрементальным энкодером
Терминал EtherCAT EL7037 предназначен для прямого подключения шаговых двигателей в диапазоне малой мощности до 1,5 А. Компактный выход шагового двигателя...
Технические характеристики
Технические данные
| Технология | компактная технология привода |
|---|---|
| Технология подключения | прямое подключение двигателя + обратная связь |
| Количество входов | 2 конечных положения, 1 датчик |
| Тип нагрузки | 2-фазный шаговый двигатель (уни-/биполярный) |
| Количество каналов | 1 |
| Количество выходов | 1 шаговый двигатель, 1 тормоз двигателя |
| Электроника напряжения питания | 24 В постоянного тока (через силовые контакты) |
| Напряжение питания мощность | 24 В постоянного тока (внутри через силовые контакты) |
| Выходной ток | макс. 1,5 А |
| Увеличение производительности | да, через вентиляторный блок ZB8610 |
| Выходной ток с ZB8610 | макс. 3,0 А |
| Шаг частоты | настраивается до 16 000 полных шагов/с |
| Схема шага | 64-кратный микрошаг |
| Частота регулятора тока | ок. 30 кГц |
| Разрешение | ок. 5000 позиций в тип. приложений (за оборот) |
| Входной сигнал энкодера | 5-24 В постоянного тока, тип. 5 мА, несимметричный |
| Входная частота | макс. 400 000 шагов/с (при 4-кратной оценке) |
| Силовые контакты потребления тока | тип. 50 мА + ток двигателя |
| Потребление тока | тип. 100 мА |
| Распределенные часы | да |
| Специальные возможности | контроль расстояния хода, вход энкодера, векторное управление |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Относительная влажность | 95%, без конденсата |
| Масса | ок. 50 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Подключаемый уровень проводки | ??? |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
