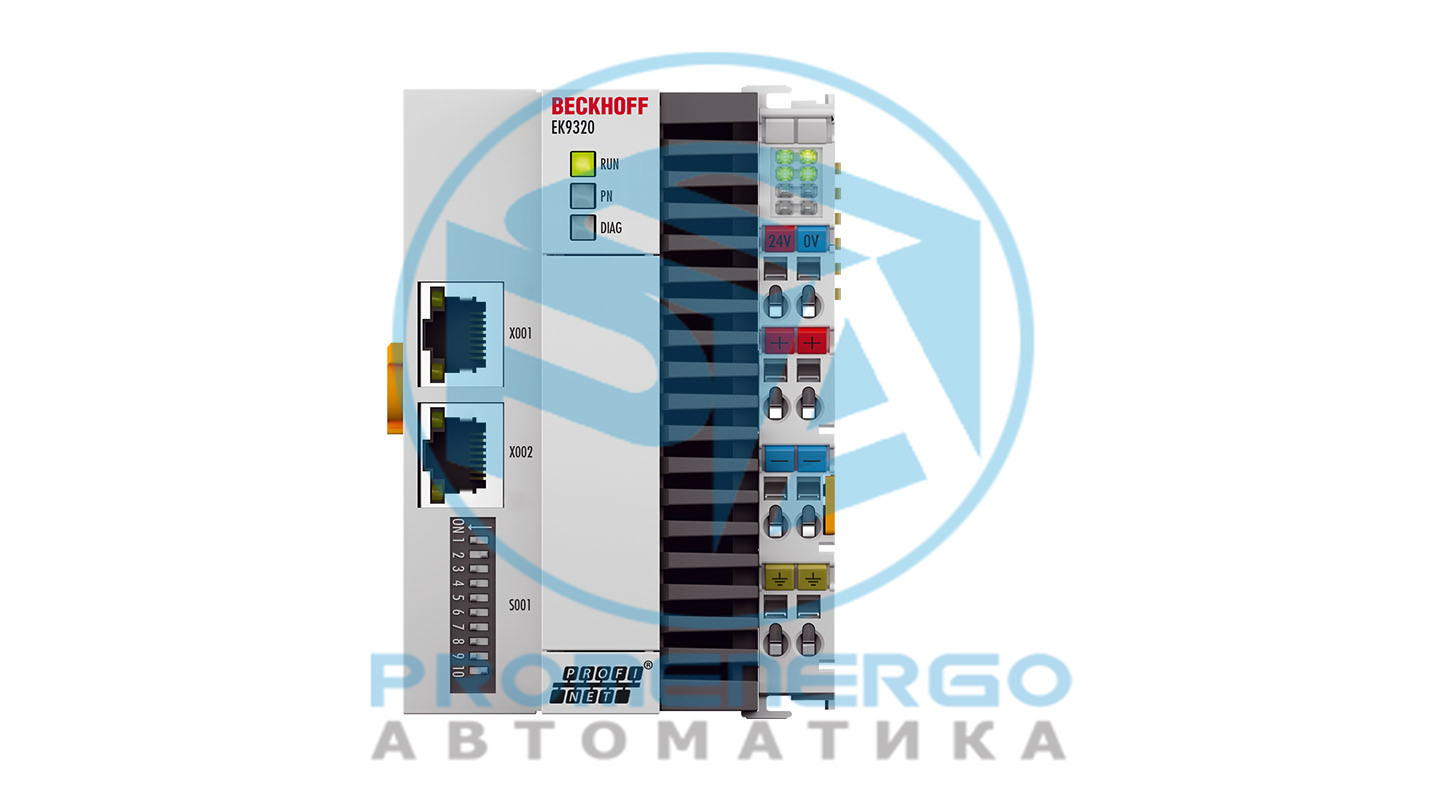

ЕК9320 | Шинный копплер PROFINET RT Предпочтительный тип
Копплер EK9320 является преемником EK9300. Он соединяет сети PROFINET RT с терминалами EtherCAT (ELxxxx), а также с EtherCAT Box...
Технические характеристики
Технические данные
| Задача в системе EtherCAT | подключение стандартных цифровых и аналоговых терминалов EtherCAT и модулей EtherCAT Box к сетям PROFINET RT |
|---|---|
| Количество терминалов EtherCAT | в зависимости от размера данных процесса |
| Тип/количество периферийных сигналов | в зависимости от размера данных процесса |
| Протокол | ПРОФИНЕТ РТ |
| Скорость передачи данных | 100/1000 Мбит/с |
| Конфигурация | не требуется |
| Шинный интерфейс | 2 x RJ45 (переключаемый) |
| Источник питания | 24 В постоянного тока (-15%/+20%) |
| Входной ток | тип. 120 мА + (общий ток E-шины)/4 |
| Потребление тока | до 2 А |
| Силовые контакты | макс. 24 В пост. тока/макс. 10 А |
| Электрическая изоляция | 500 В (силовой контакт/напряжение питания/Ethernet) |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 64 мм х 100 мм х 72 мм |
